Los procesos térmicos necesitan protección inmediata cuando se produce un fallo de límite de temperatura o de supervisión. El STL50 conmuta el sistema a un estado de funcionamiento seguro sin demora si se alcanza el límite admisible, o si se producen fallos como rotura de sonda, cortocircuito de sonda, error del dispositivo o fallo de la tensión de alimentación.
Funciona como limitador de temperatura de seguridad STB, monitor de temperatura de seguridad STW o limitador de temperatura de seguridad de gases de escape ASTB. Las entradas admiten Pt100 en conexión a 3 hilos y termopares J, K, N y S, con rangos de hasta 600,0 °C para Pt100 y hasta 1600 °C para el tipo S. El relé principal de guía forzada gestiona el límite de temperatura relevante para la seguridad.

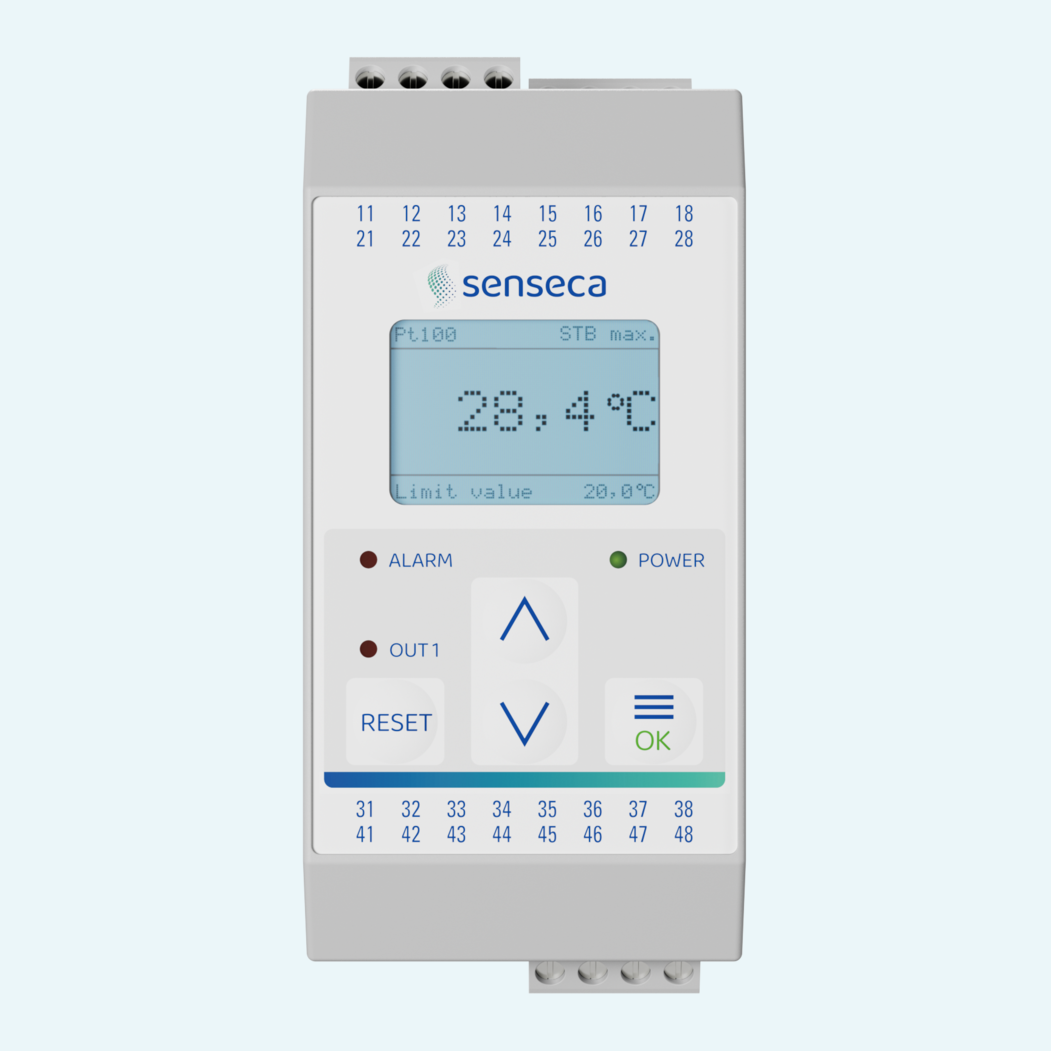

La configuración se realiza mediante botones frontales y una pantalla LCD gráfica. Las causas de error aparecen en texto claro, se almacenan en memoria y cuentan con el apoyo de un LED de ALARMA más una señal de 24 V DC para mensajes de alarma externos. Las certificaciones según EN 14597, EN 61508 SIL2 y EN ISO 13849 PL d respaldan los sistemas relevantes para la seguridad.
El dispositivo puede configurarse como STB, STW o ASTB, con supervisión de máximo o de mínimo según la tarea de seguridad seleccionada.

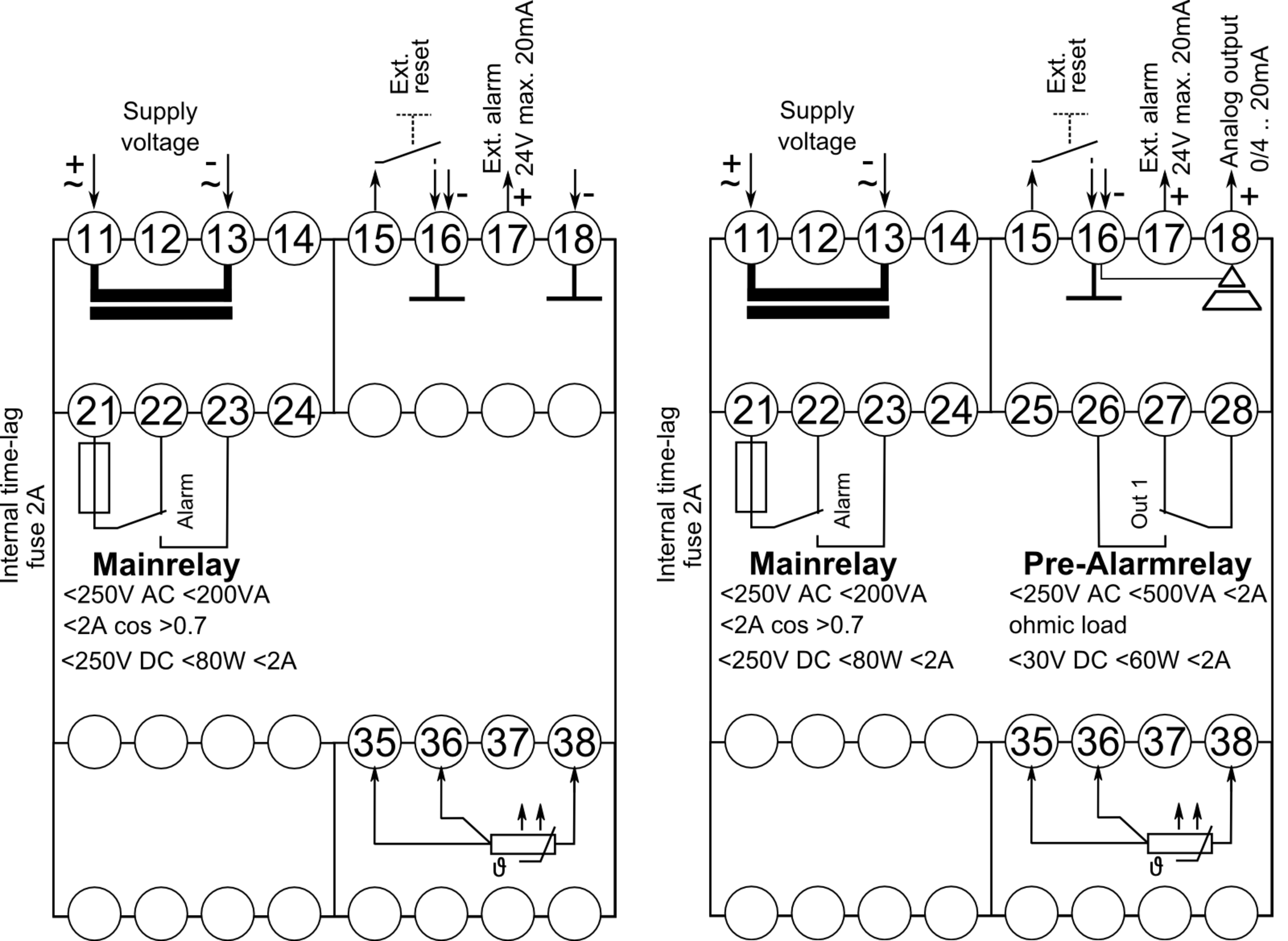

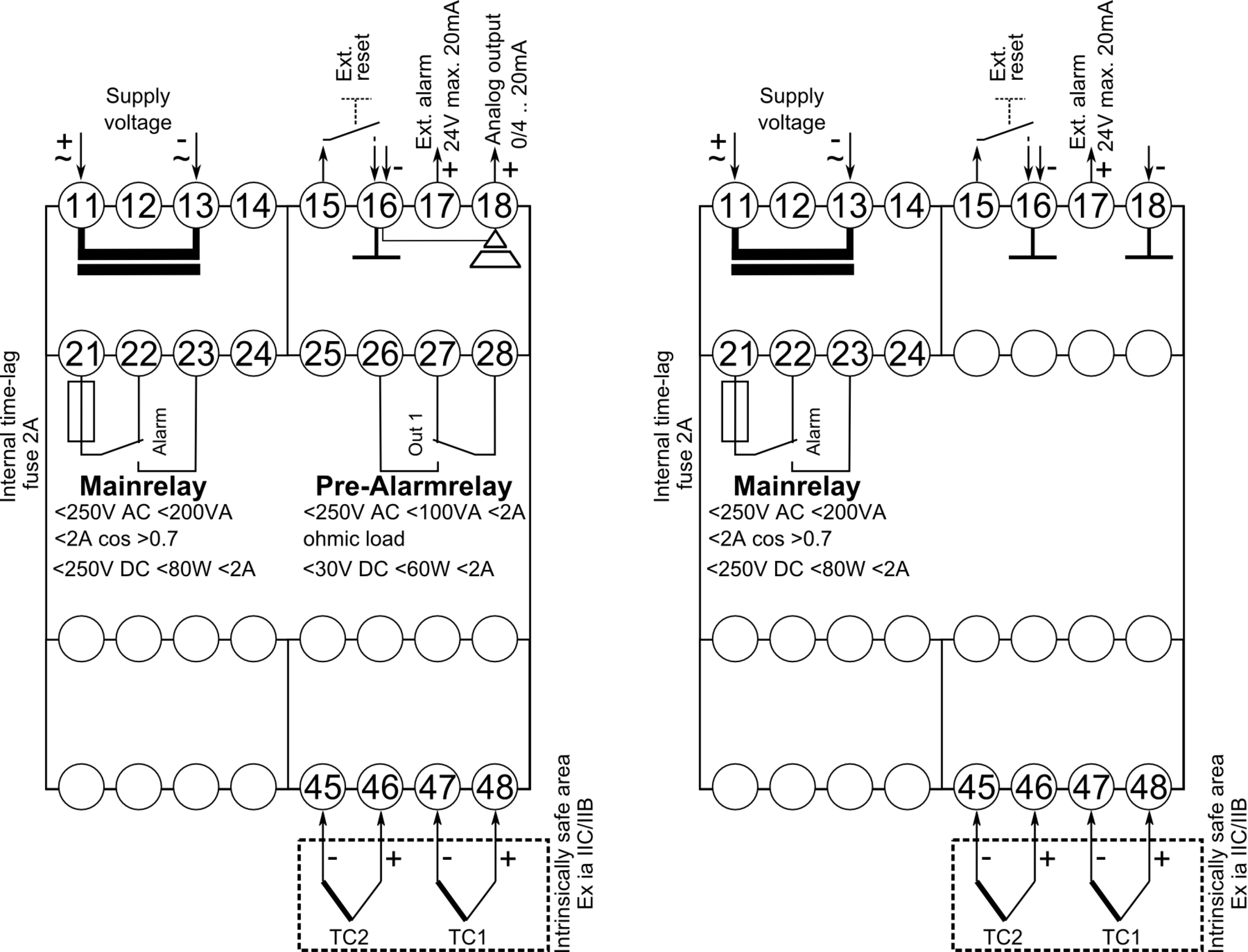

Las versiones de entrada admiten Pt100 en conexión a 3 hilos o termopares tipo J, K, N y S con compensación de unión fría integrada.
El relé principal es un relé SPDT de guía forzada para el límite de temperatura relevante para la seguridad y conmuta al estado seguro en caso de fallo.
Las versiones con salida 2RAO incluyen un relé de prealarma para señalización adicional antes de alcanzar el límite de seguridad.
La versión 2RAO incluye una salida 0/4...20 mA o 0/2...10 V con aislamiento galvánico y conmutación automática en función de la carga.
Una entrada de contacto permite el reinicio mediante un botón externo tras la eliminación del fallo en los modos de funcionamiento de limitador.
La protección por contraseña restringe el acceso a los parámetros de configuración relevantes para la seguridad y ayuda a evitar cambios no autorizados.

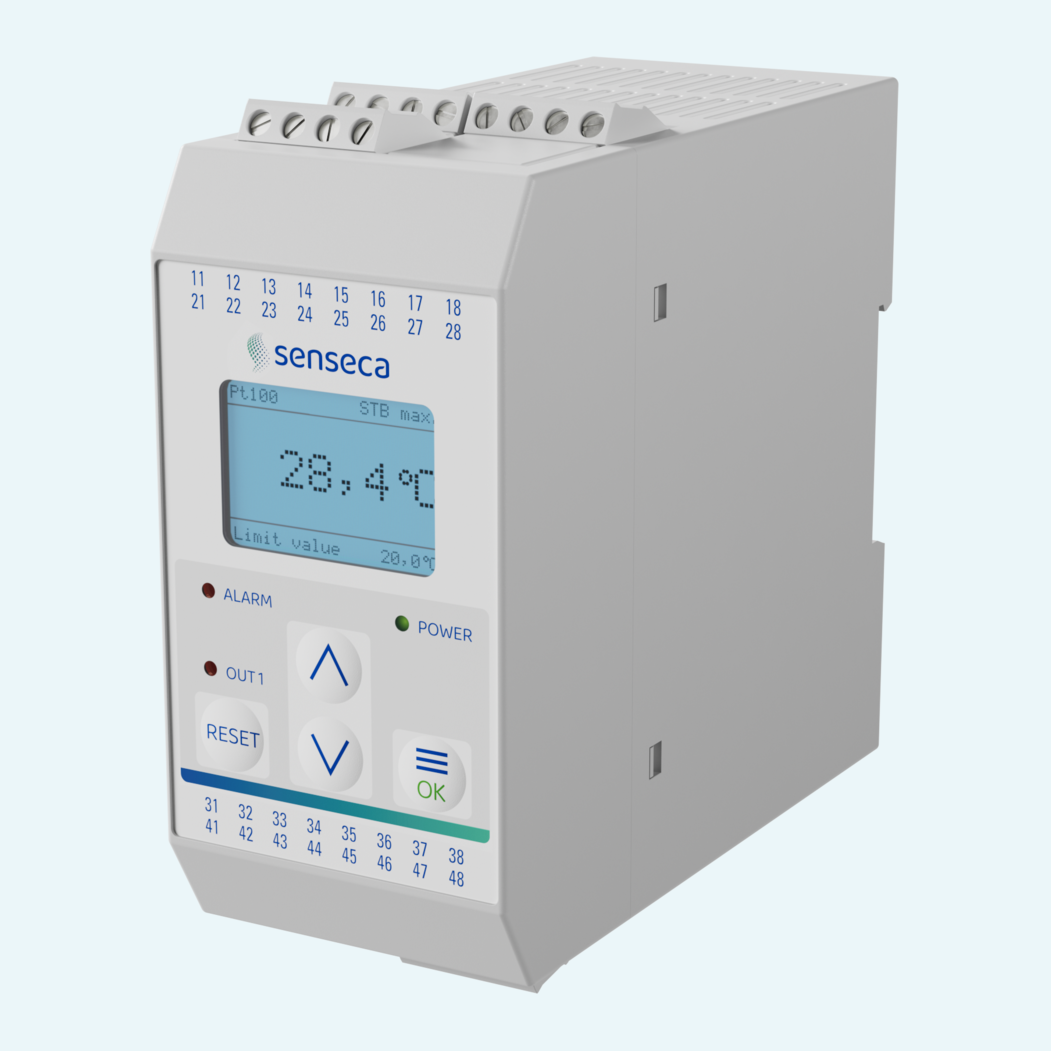

La carcasa de PA6.6 se monta en un carril portante TS35/TH35 y utiliza bornes de tornillo de 0,14...2,5 mm².
