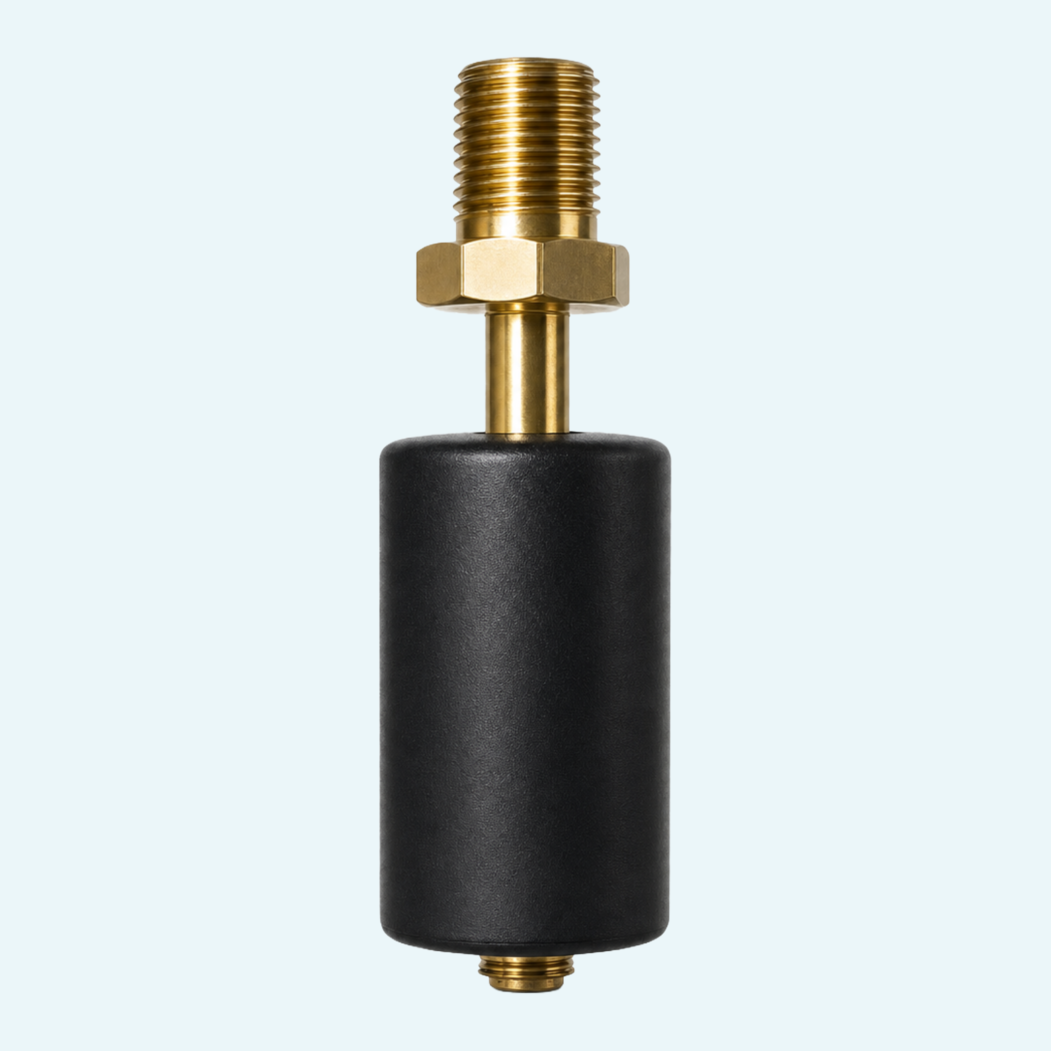

Para el control sencillo del nivel de líquido, estas unidades estándar ofrecen a los operadores de planta y a los integradores OEM una forma práctica de supervisar los puntos de conmutación sin añadir complejidad innecesaria. El flotador magnético activa un contacto de láminas dentro de la varilla de medición, lo que proporciona una función de conmutación clara para las aplicaciones de nivel de líquido.
El diseño mantiene bajo el esfuerzo de mantenimiento, ya que el flotador es el único elemento móvil. El cable y el contacto se sellan en la varilla con resina epoxi, con la polimerización realizada en un horno de temperatura controlada. Esta construcción permite un uso robusto en entornos industriales y un grado de protección (IP) mínimo de IP65.
La unidad funciona mediante un flotador magnético que activa un contacto de láminas situado dentro de la varilla de medición.
El cable de conexión y el contacto se sellan juntos dentro de la varilla con resina epoxi, seguido de una polimerización en un horno de temperatura controlada.
Las unidades estándar están disponibles con longitudes de cable de conexión de 1,5 m y 3,0 m. Otras longitudes de cable están disponibles a petición.
Las opciones de contacto incluyen los tipos SPST y SPDT, con las clases de contacto indicadas en las tablas de origen para las distintas variantes.
La nomenclatura abarca las opciones de rosca macho, incluida la rosca G (Gas) paralela UNI 228/1
La tabla de dimensiones define L1 como el punto de conmutación con líquidos de densidad relativa = 1, con una tolerancia del punto de conmutación de +/- 3 mm.
La construcción ATEX figura para la familia, según la referencia SIMPLE ATEX I
