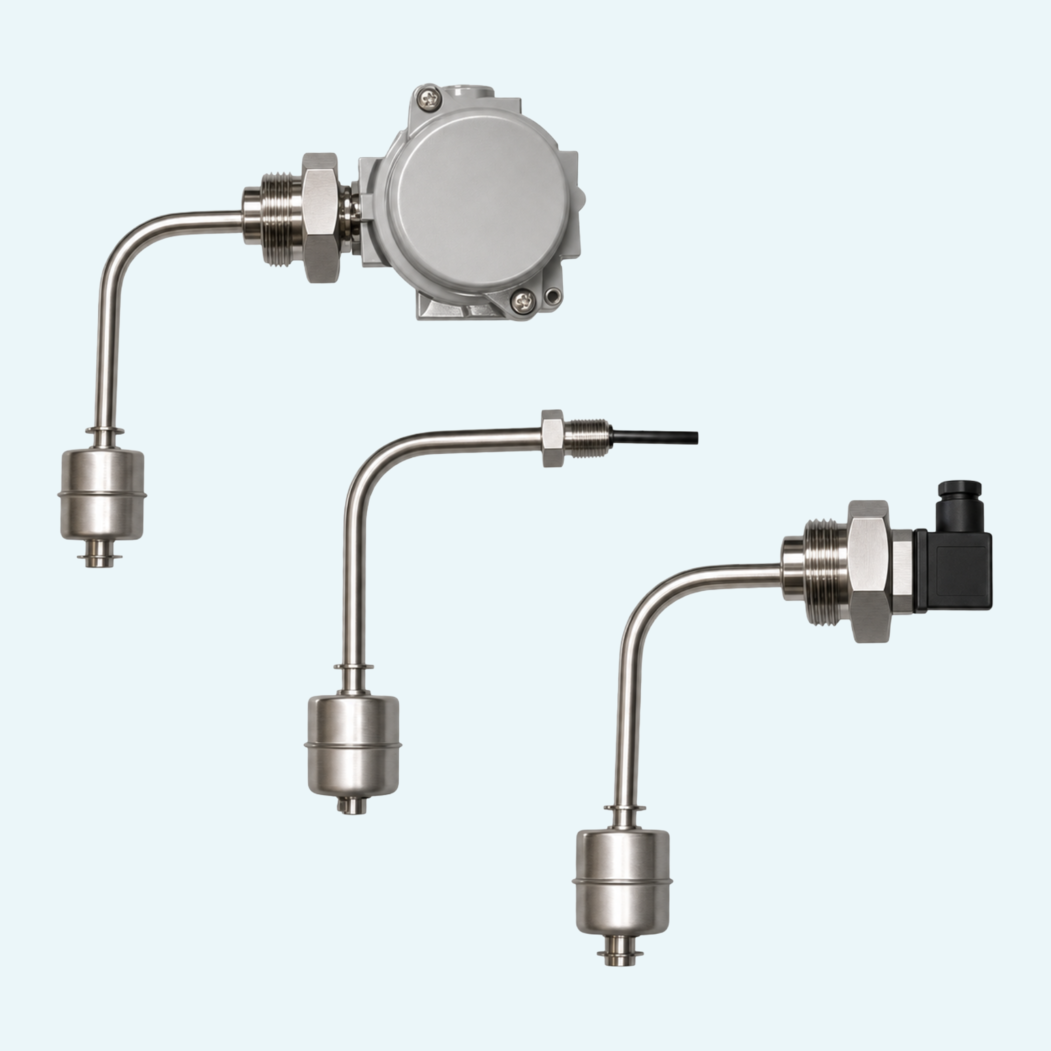

El control de depósitos en zonas con riesgo de explosión requiere una conmutación fiable con un concepto de protección de seguridad intrínseca. Este interruptor de nivel se utiliza para líquidos o combustible en depósitos subterráneos y exteriores donde se manipulan productos inflamables. Está certificado CESI 03 ATEX 265 Ext.2 II 1G Exia IIC T4/T5/T6 Ga y II 1/2G Exia IIC T4/T5/T6 Ga/Gb.
La construcción en acero inoxidable AISI 316 soporta aplicaciones exigentes en depósitos, mientras que las opciones de flotador definen el tipo de contacto, el valor nominal de presión y la clase de temperatura. La gama ofrece hasta 4 puntos de conmutación y una presión de trabajo máxima de 50 bar, según el flotador seleccionado. La temperatura de trabajo estándar alcanza hasta 100 °C, con ejecuciones de hasta 150 °C disponibles bajo pedido.
La integración eléctrica puede adaptarse con envolventes IP65, una envolvente IP66, conector DIN43650, salidas de cable IP65 y prensaestopas de hasta IP68. Los controles de nivel Exia deben conectarse a barreras activas o pasivas conforme a la norma EN 50020.
Las opciones de flotador incluyen los tipos S29, S32, S41 y S52, con tamaño, densidad relativa, tipo de contacto y valor nominal de presión definidos.
Se admite la instalación interna y externa con conexiones roscadas y embridadas. Las opciones de rosca incluyen UNI 228/1, UNI 7/1 y NPT.
Las opciones de salida incluyen envolventes IP65, una envolvente IP66, conector DIN43650, conexiones de cable IP65 y prensaestopas IP68 o IP67.
Las versiones de contacto incluyen los tipos SPST y SPDT con valores nominales especificados de tensión CA y CC, corriente y potencia.
Los contactos pueden cablearse de forma independiente, con una conexión común o según lo solicitado. Se indican las opciones de estado de contacto NO, NC y SPDT.
Los puntos de conmutación L1 ÷ L4 se miden desde el eje de la conexión roscada o embridada, con tolerancias generales de +/- 3 mm.
