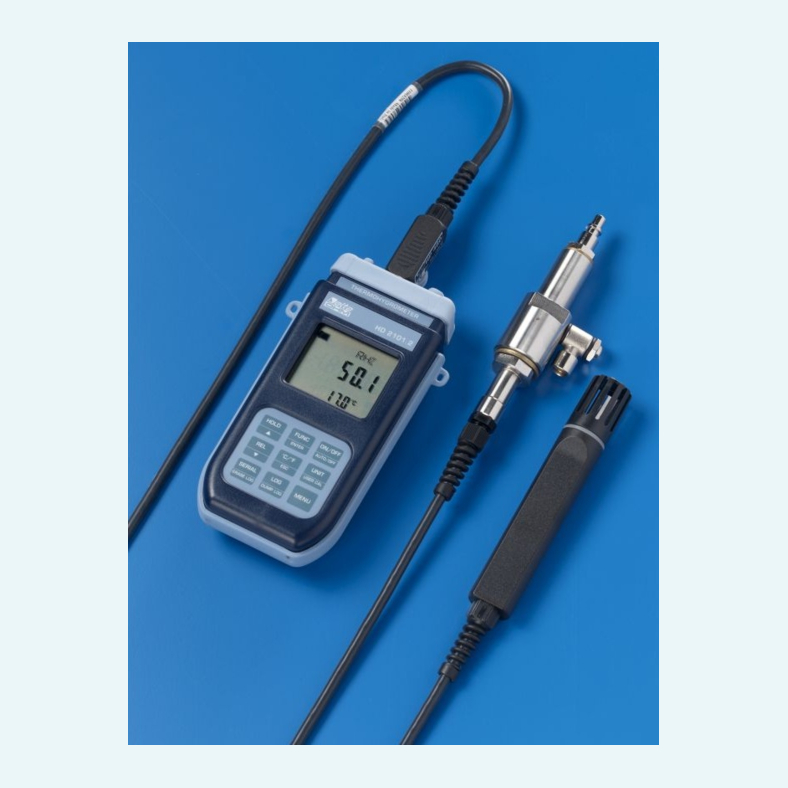

El HP480 es una sonda combinada de temperatura Pt100 y humedad relativa diseñada específicamente para la medición del punto de rocío en sistemas de distribución de aire comprimido. Equipada con un módulo SICRAM para compatibilidad plug-and-play con el instrumento, incorpora un filtro sinterizado de acero inoxidable AISI 316 de 15µ, una cámara de medición de acero inoxidable, una válvula de regulación del flujo de aire y tres acoplamientos rápidos de 1/4" (estándar italiano, alemán y americano) para una instalación sin herramientas y sin necesidad de detener el sistema. Rango de funcionamiento: -40...+60 °C, 0...100 %RH, 0...16 bar. Exactitud del punto de rocío: ±1 °C DP (0...+20 °C DP). La monitorización del punto de rocío en el aire comprimido evita la corrosión de las tuberías, la formación de hielo, el crecimiento bacteriano en sistemas médicos y garantiza una lubricación adecuada de los accionamientos neumáticos. Grado de protección IP65. Longitud de cable de 2 m.
| Exactitud de humedad relativa |
±1.5% RH (0...90%RH) ±2.0% RH (90...100%) @ T=15...35°C ±(1.5 + 1.5% of the displayed value)% RH in the remaining temperature range
|
|---|---|
| Rango de humedad relativa |
0...100 %RH
|
| Tipo de sensor de humedad relativa |
Capacitive
|
| Tipo de sensor de temperatura |
Pt100
|
| Exactitud de temperatura |
±0.25 °C
|
| Rango de temperatura |
-40...+60 °C
|
| Temperatura de funcionamiento |
-40...+80 °C
|
|---|---|
| Carcasa con grado de protección |
IP65
|
| Conexión |
8-pole male DIN45326 connector
|
|---|---|
| Cable |
2 m
|
| Material |
AISI 316 stainless steel, AISI 304 stainless steel
|
La sonda puede instalarse en cualquier posición. La conexión al aire comprimido puede realizarse mediante una conexión roscada o mediante una conexión rápida.

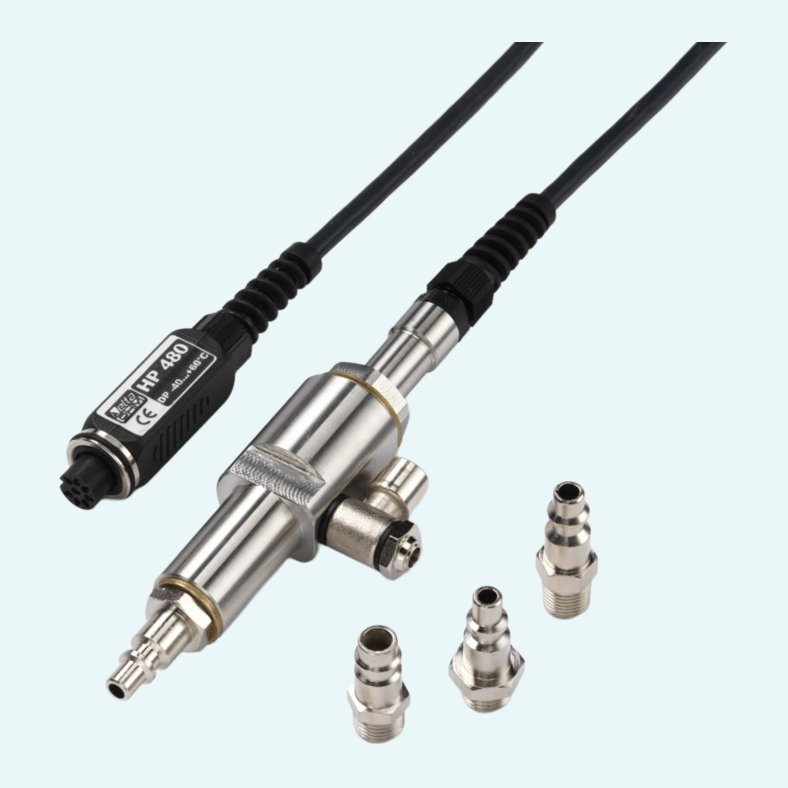

La conexión permite una instalación y retirada rápidas de la sonda sin detener el sistema. Se suministran 3 acoplamientos diferentes: 1/4” estándar italiano, alemán y americano.
La sonda está equipada con un filtro de acero sinterizado, cámara de medición de acero inoxidable y válvula de control del flujo de aire. Adecuada para la medición de aire comprimido con punto de rocío de hasta la clase 3 según la norma ISO8573-1.

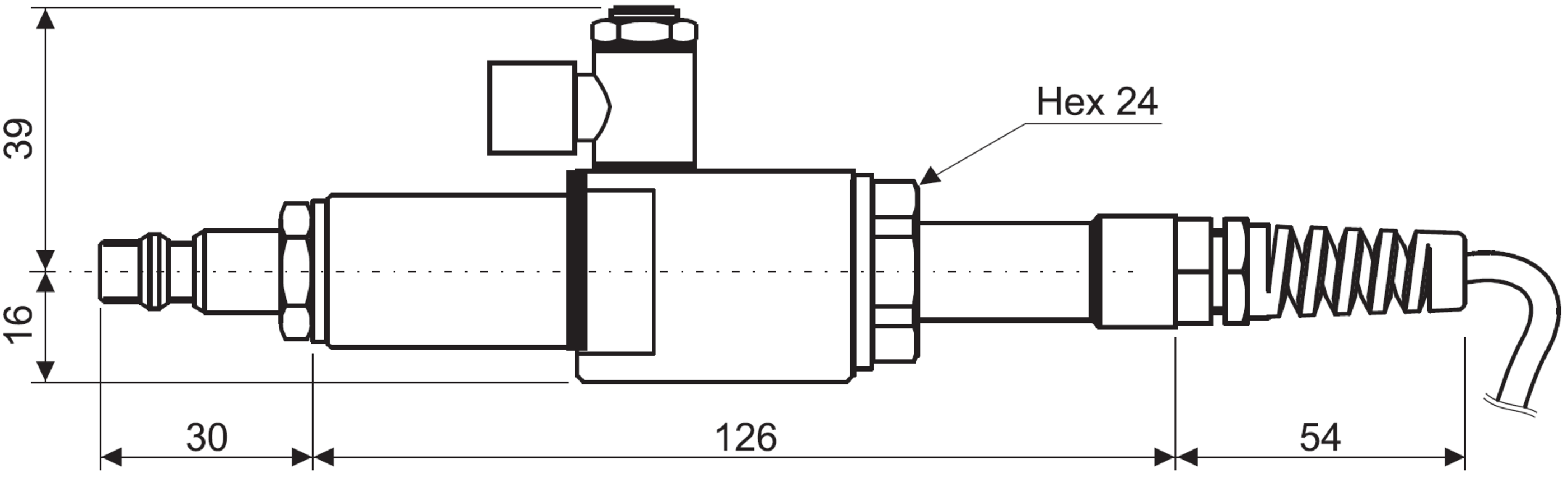

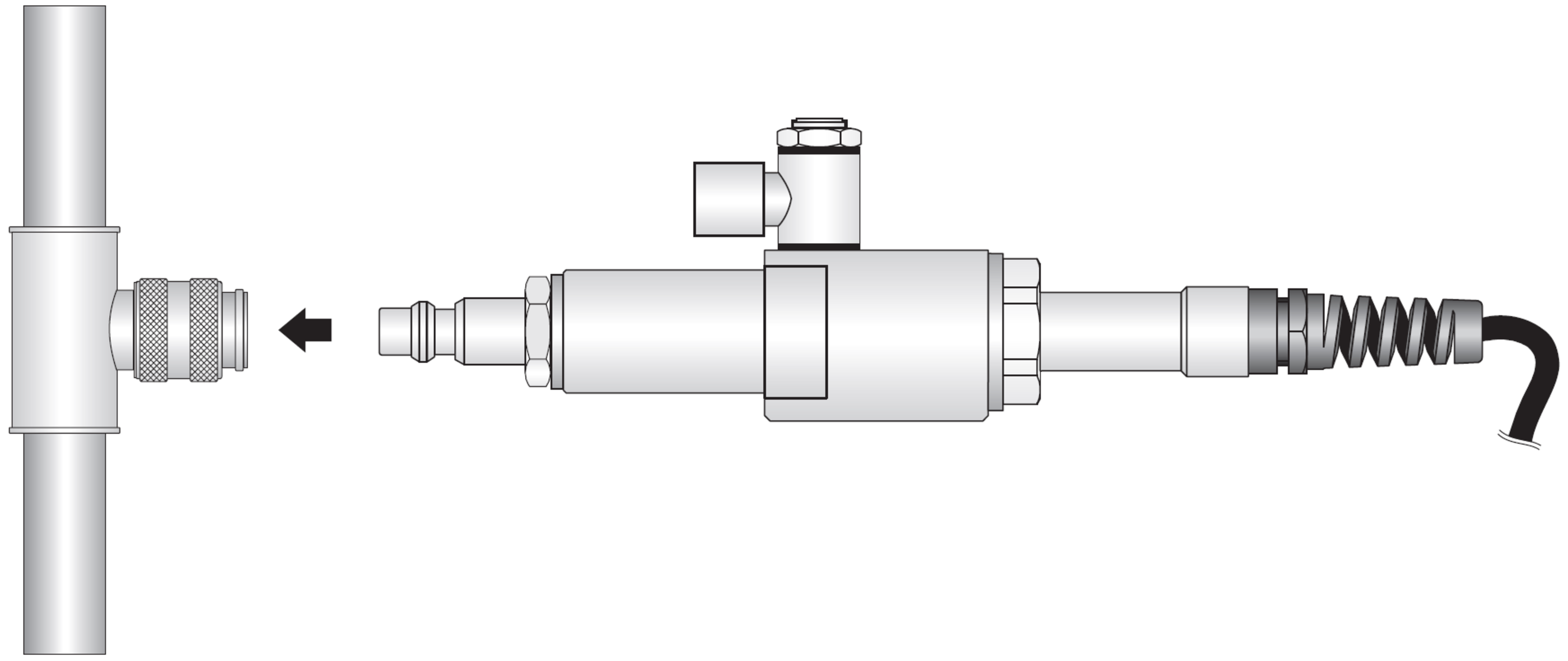

Para conectar mediante acoplamiento rápido, puede utilizar uno de los acoplamientos estándar de 1/4” suministrados. Se pueden utilizar otros acoplamientos distintos de los suministrados, siempre que dispongan de una rosca G 1/4” en el lado que se acopla a la sonda.

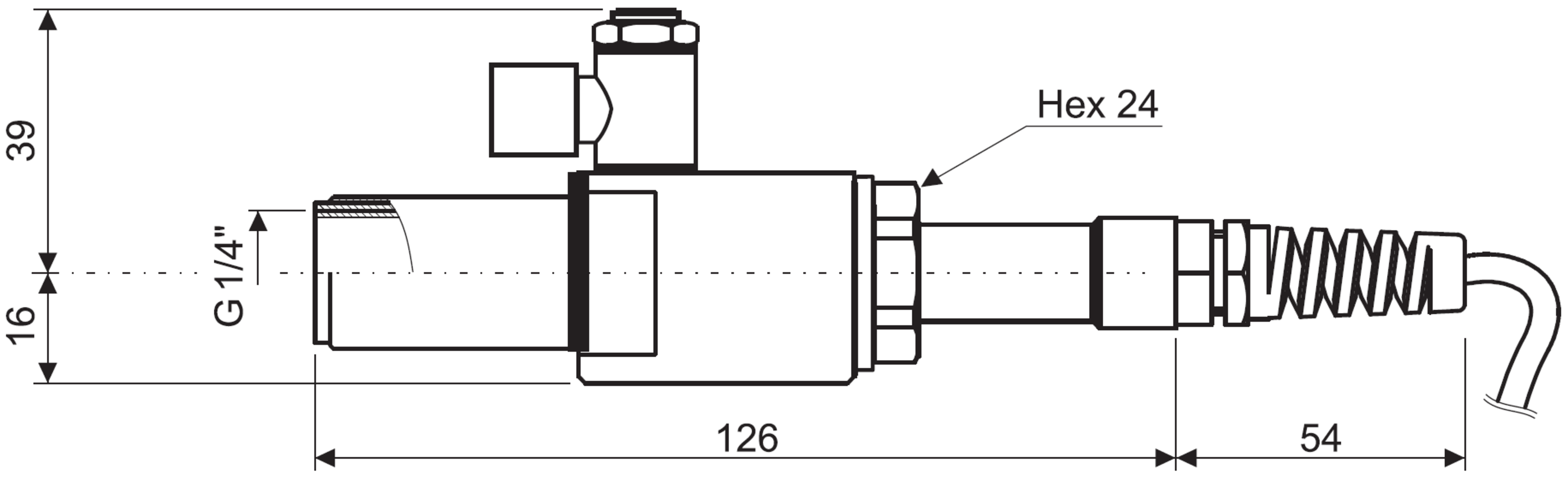

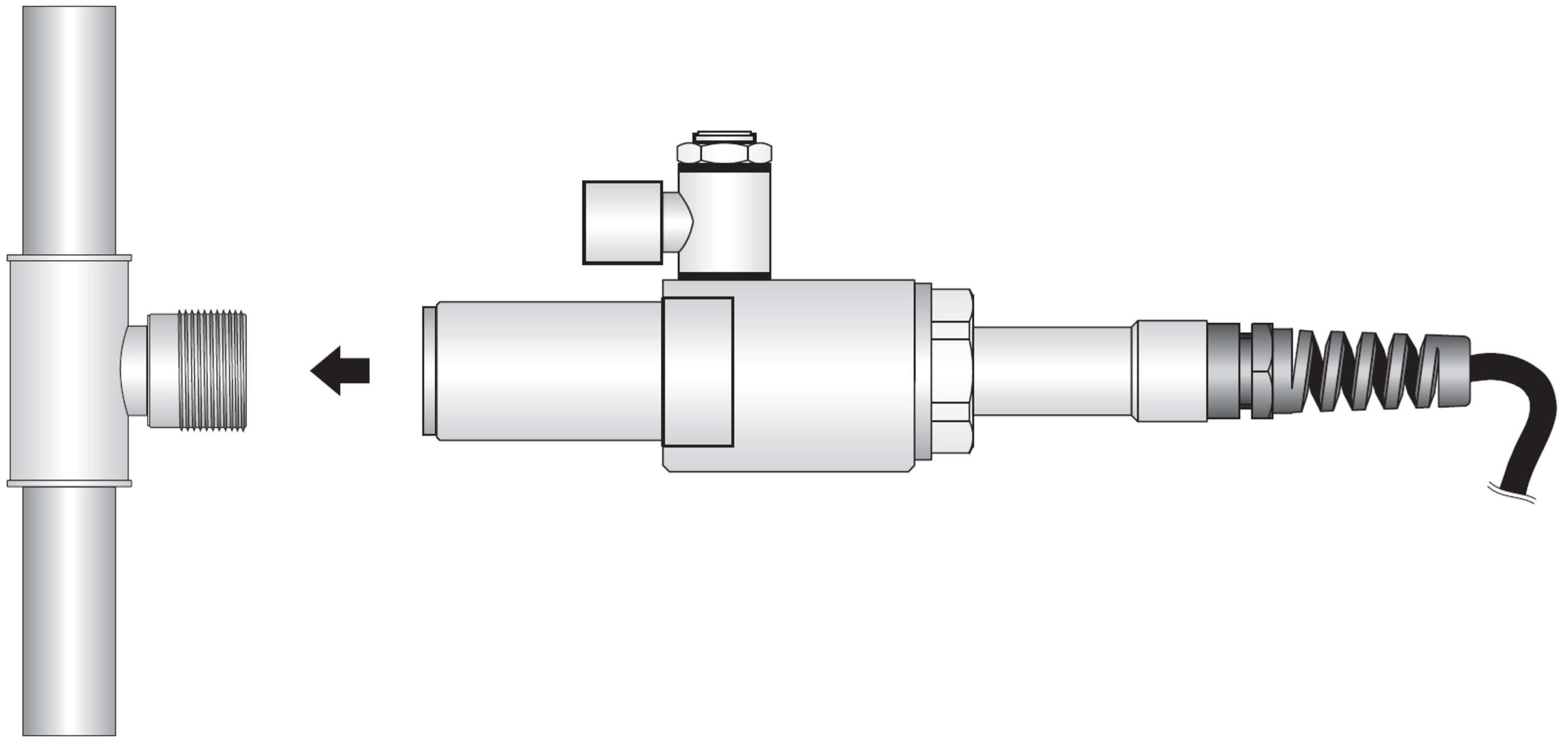

Para la conexión mediante acoplamiento roscado, la conexión debe tener una rosca externa G 1/4” en el lado que se colocará en la sonda. La conexión debe ser hermética. Al instalar o retirar la sonda, es necesario despresurizar el sistema.

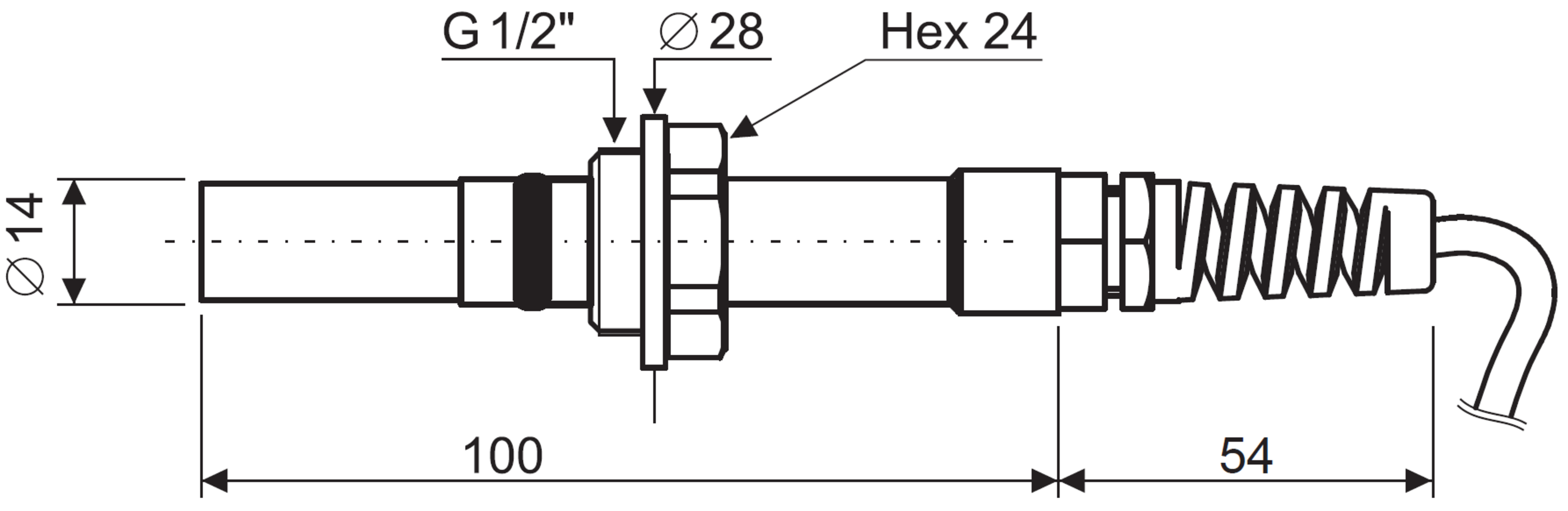

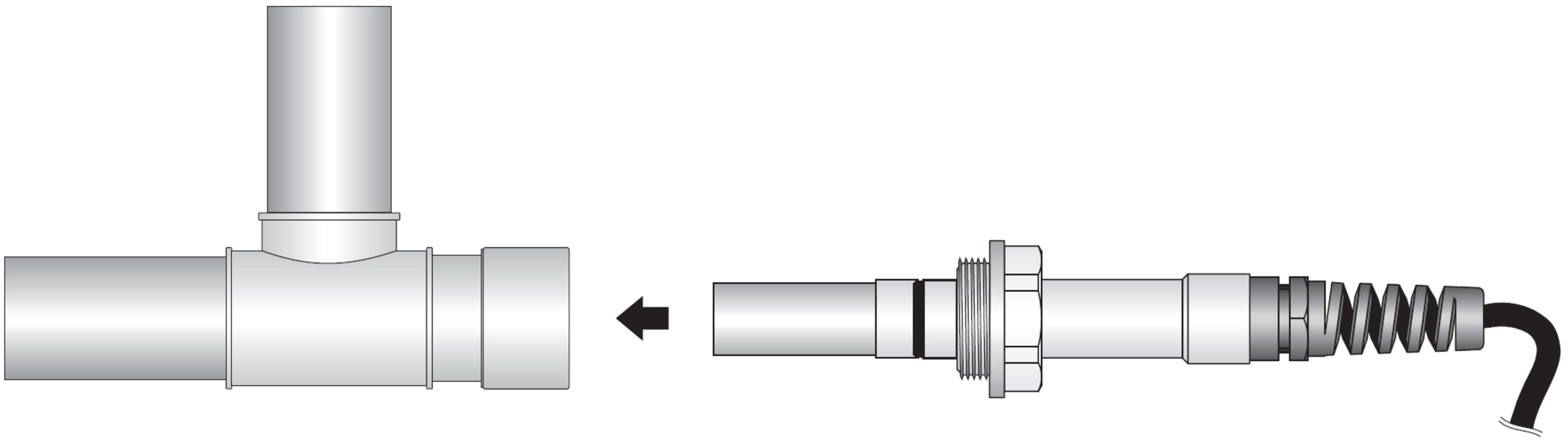

Para la conexión directa de la sonda, utilice un racor con rosca interna G 1/2” en el lado que se colocará en la sonda. La conexión debe ser hermética. Al instalar o retirar el modelo HP480, es necesario despresurizar el sistema. Asegúrese de que la sonda no obstruya el flujo normal de aire a través de la línea de distribución.
En todos los modos de instalación, se recomienda colocar en la instalación, aguas arriba del sensor, una válvula de seguridad que pueda cerrarse manualmente en caso de mantenimiento de la sonda.
Compruebe periódicamente la limpieza del filtro sinterizado de la sonda, con el fin de mantener unas características de respuesta óptimas de la sonda. El filtro puede lavarse con un detergente que no deje residuos.
