Las señales de baja presión requieren una medición estable, especialmente en ventilación, monitorización de filtros y control de salas limpias. Los transmisores HD404 miden la presión relativa a la atmósfera o la presión diferencial, con versiones analógicas que cubren 50…1000 Pa y versiones RS485 Modbus-RTU disponibles para rangos de 250 Pa, 1000 Pa o 100 mbar.
El sensor piezorresistivo compensado en temperatura ofrece una excelente linealidad, repetibilidad y estabilidad a lo largo del tiempo. Para aplicaciones en las que la deriva de cero es importante, las versiones AZ igualan periódicamente la presión diferencial en la entrada del sensor, compensan el offset y permanecen insensibles a la posición de montaje.
La integración en sistemas de climatización (HVAC) y automatización de edificios es sencilla. Las salidas incluyen 0…10 V, 4…20 mA activa o RS485 Modbus-RTU, con pantalla LCD opcional de 4 dígitos para lectura local. Las versiones SR convierten la presión en velocidad de flujo de aire para aplicaciones con tubos de Pitot o Darcy, y también pueden mostrar la velocidad de flujo de aire calculada al combinarse con la opción de pantalla.
La serie mide la presión relativa a la atmósfera o la presión diferencial. Los modelos analógicos utilizan versiones G para presión relativa 0…+f.e. y versiones D para presión diferencial -f.e.…+f.e.
Los modelos analógicos permiten seleccionar entre rangos de medición BAJO y ALTO mediante interruptor DIP, lo que ayuda a adaptar la escala de salida a la aplicación.

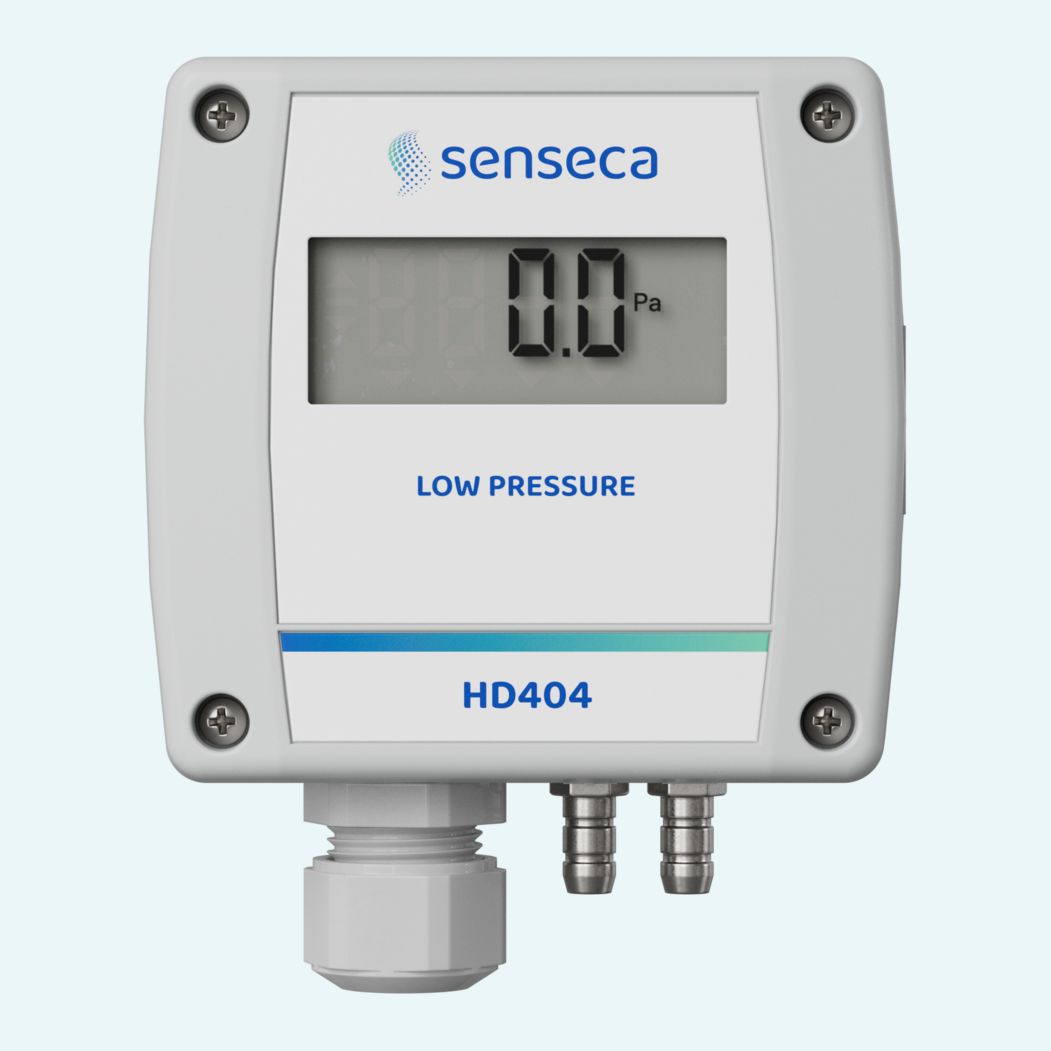

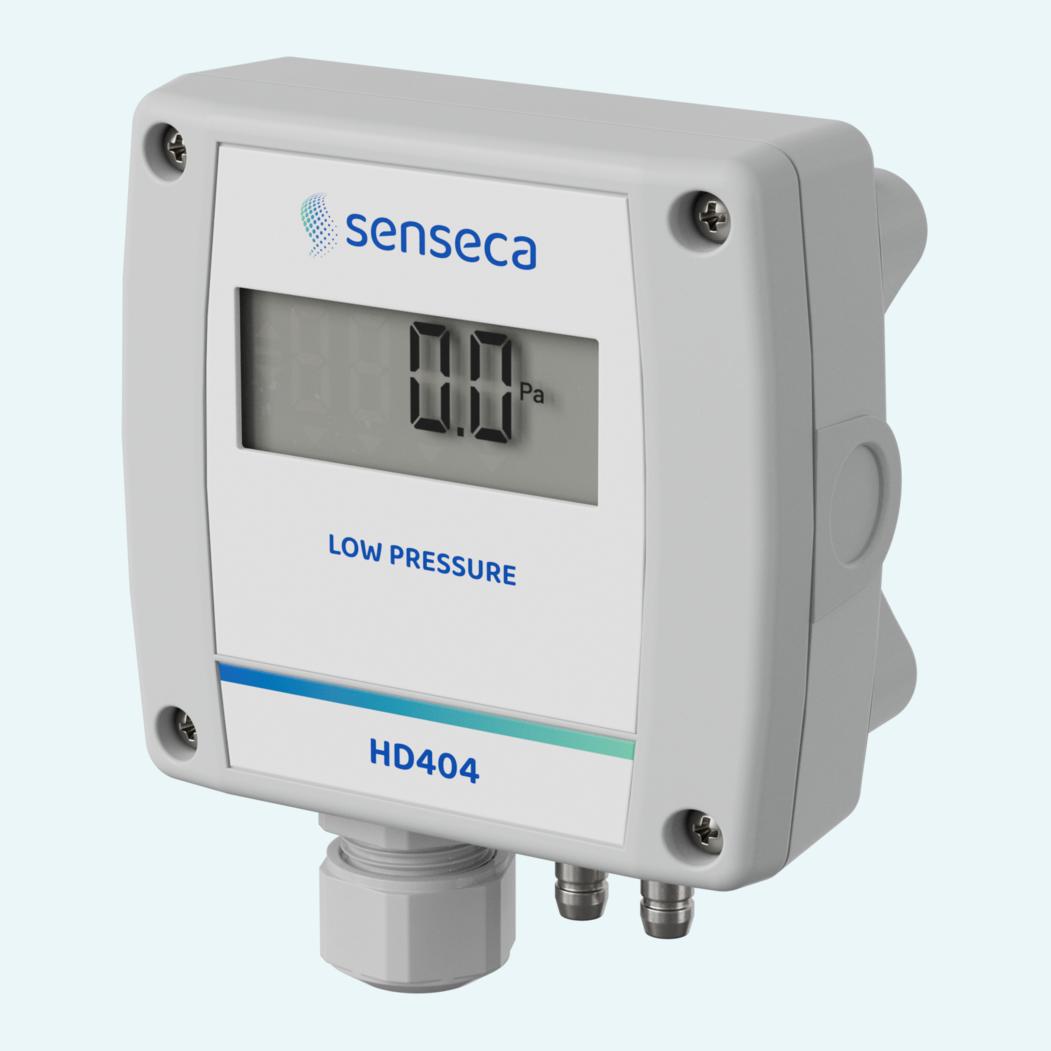

Las versiones con la opción L incluyen una pantalla LCD de 4 dígitos que muestra la presión en la unidad de medición seleccionada. Las versiones SR con pantalla también pueden mostrar la velocidad de flujo de aire calculada.
El modo FAST proporciona un tiempo de respuesta de 0,125 s en modo presión. El modo SLOW puede configurarse en 1, 2 o 4 s, y se recomienda cuando existe turbulencia en el flujo de aire.
Los modelos HD404ST admiten dirección Modbus, velocidad en baudios y parámetros de comunicación configurables, con terminación de línea RS485 integrada seleccionable mediante puente.

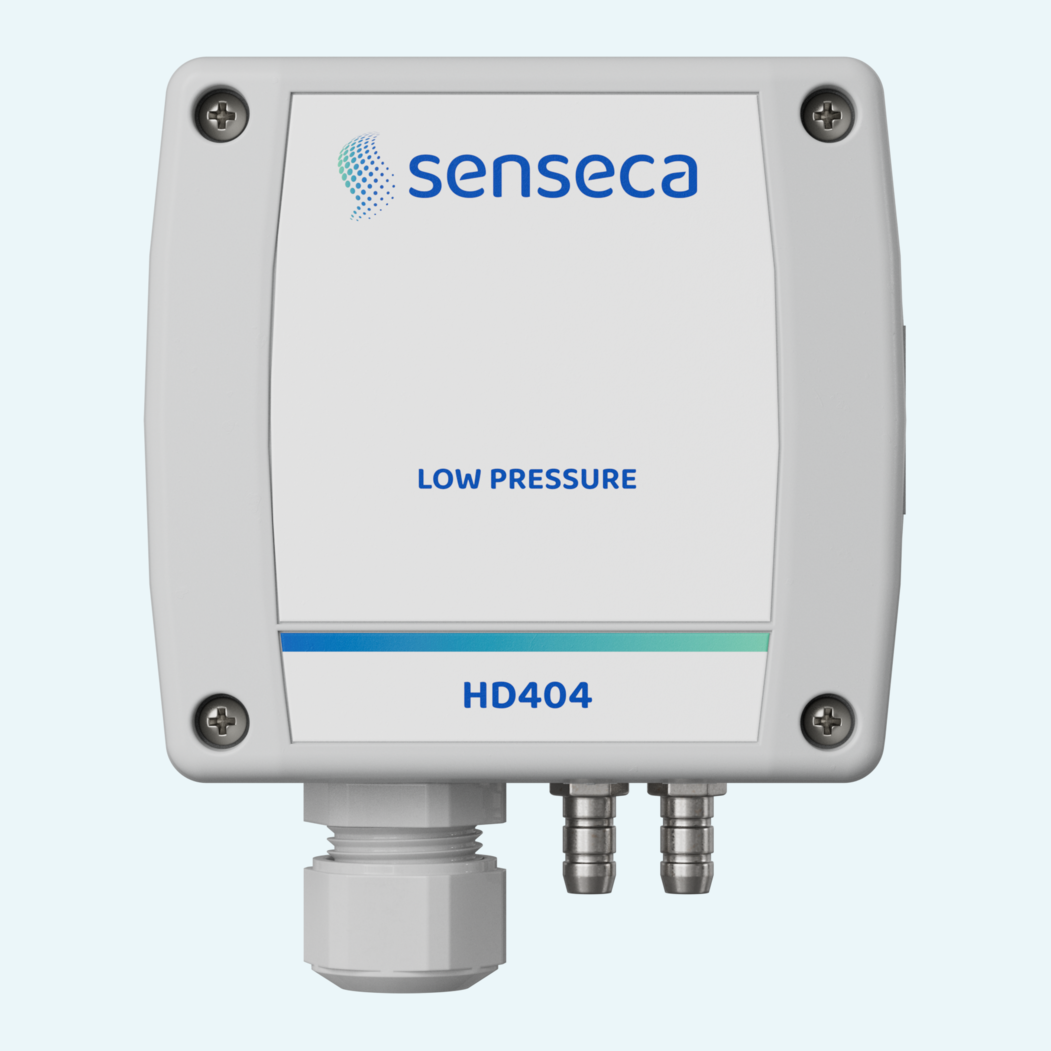

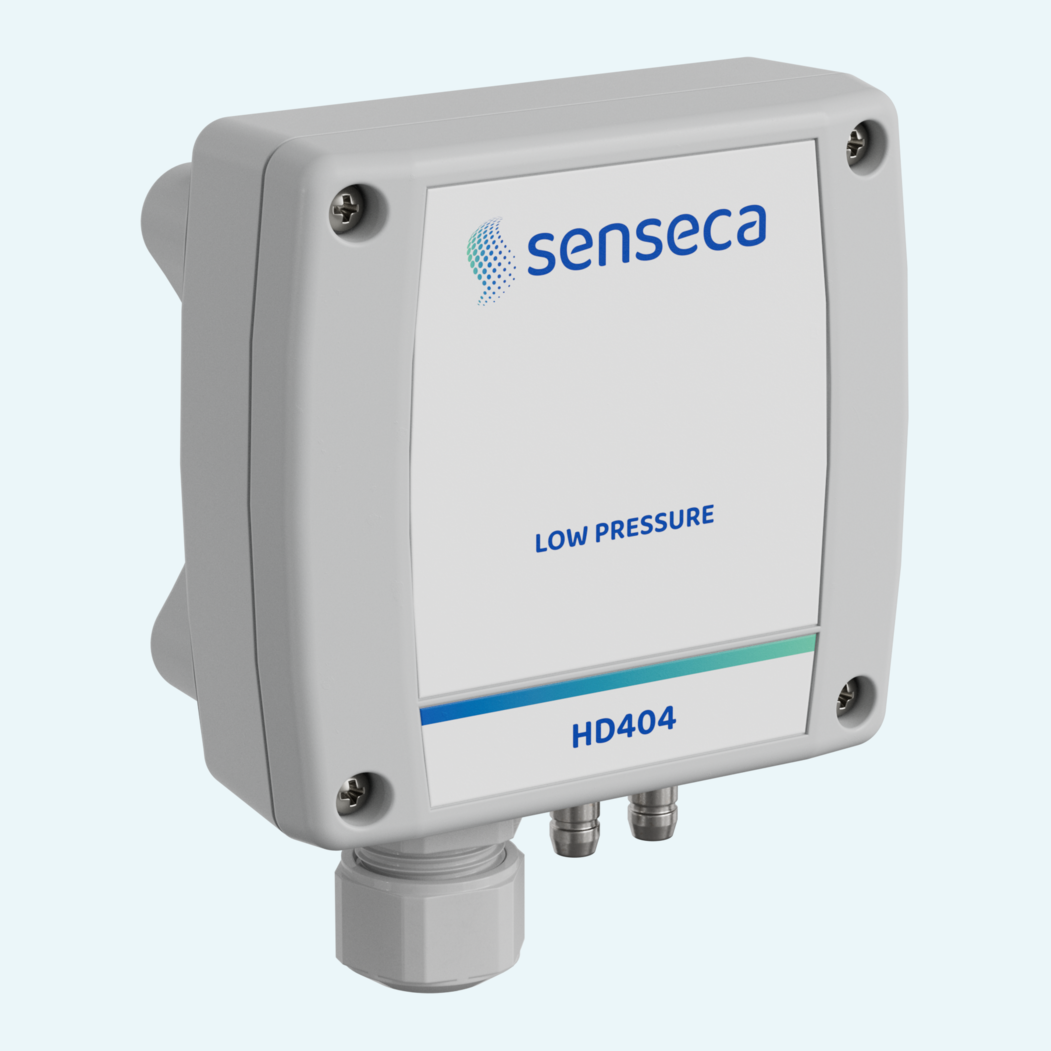

La carcasa de ABS para montaje en pared incluye conexiones de presión de Ø 6 mm, racores de latón niquelado, bornes de tornillo y un prensaestopas PG9.
Código: HD404T [1] [2] [3] [4] [5]
Ejemplo: HD404T3PGAZSR
[1] Fondo de escala nominal (f.e.)
1P = 100 Pa
1M = 10 mmH2O
1I = 0,4” H2O
2P = 250 Pa
2M = 25 mmH2O
2I = 0,8” H2O
3P = 500 Pa
3M = 50 mmH2O
3I = 2” H2O
4P = 1000 Pa
4M = 100 mmH2O
4I = 4” H2O
[2] Tipo de medición
D = presión diferencial –f.e.…+f.e
G = presión relativa respecto a la atmósfera 0…+f.e.
[3] Opción de autocero
En blanco = sin autocero (no disponible para HD404T1 – HD404T2)
AZ = con circuito de autocero (obligatorio para HD404T1 – HD404T2)
[4] Pantalla
En blanco = sin pantalla
L = con pantalla LCD
[5] Tipo de salida
En blanco = salida de presión
SR = salida de velocidad de aire (solo versiones G)
Código: HD404ST [1] [2] [3] [4]
Ejemplo: HD404ST2AZLSR
[1] Fondo de escala nominal (f.e.)
2 = -250 … +250 Pa
4 = -1000 … +1000 Pa
5 = -100 … +100 mbar
[2] Opción de autocero
En blanco = sin autocero (no disponible para HD404ST2)
AZ = con circuito de autocero (obligatorio para HD404ST2)
[3] Pantalla
En blanco = sin pantalla
L = con pantalla LCD
[4] Tipo de salida
En blanco = salida de presión
SR = salida de velocidad de aire (solo versiones G)
