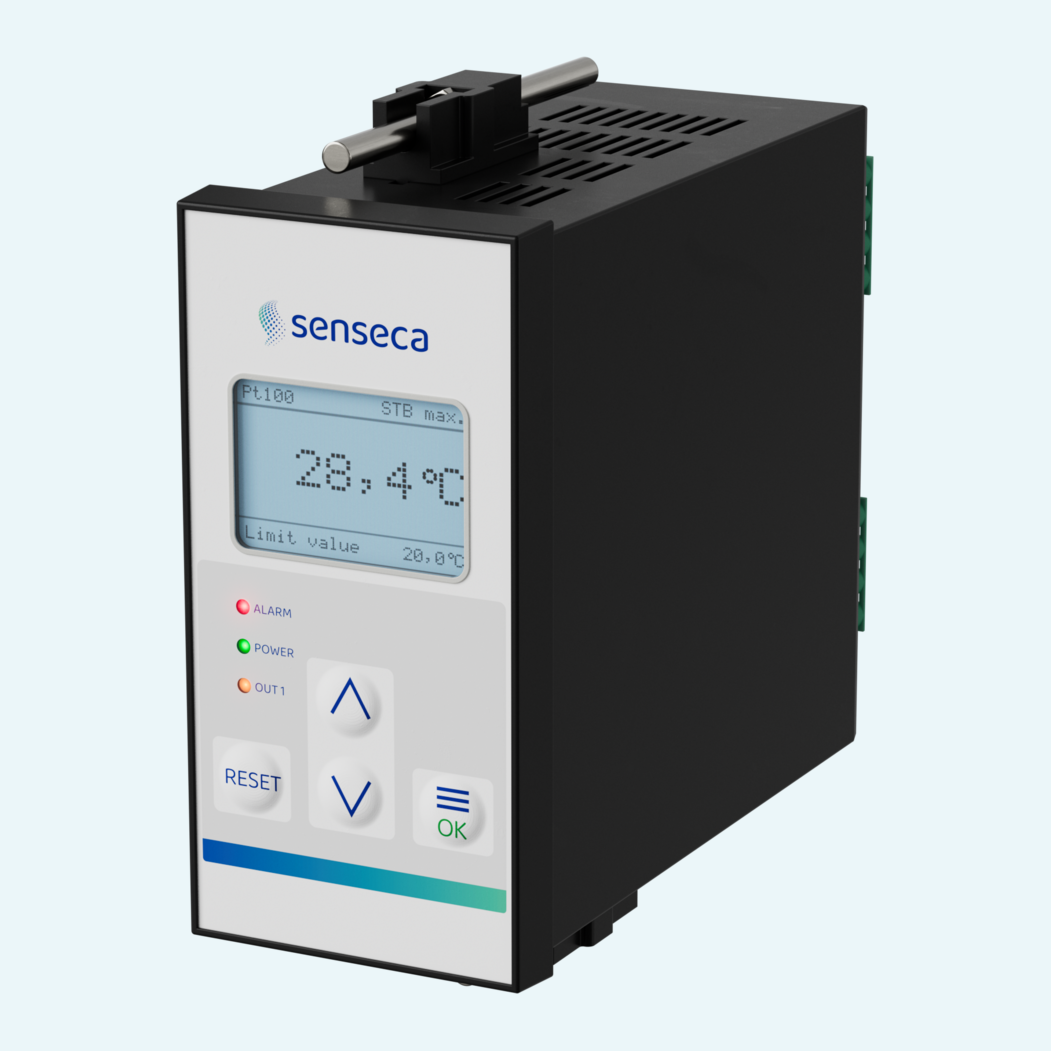

Thermische Prozesse benötigen einen definierten sicheren Zustand, wenn Temperaturen den zulässigen Bereich verlassen oder in der Überwachungskette ein Fehler auftritt. Dieser Sicherheitstemperaturbegrenzer überwacht den Temperaturgrenzwert und schaltet unverzüglich ab, wenn der Grenzwert erreicht wird oder Fehler wie Fühlerbruch, Fühlerkurzschluss, Softwarefehler oder unzulässige Versorgungsspannung auftreten.
Das Gerät kann als STB, ASTB oder STW betrieben werden und unterstützt die Maximal- oder Minimalüberwachung mit oder ohne Halte-Funktion. Es ist nach DIN EN 61508 SIL2 und DIN EN ISO 13849 PL d zertifiziert und für Anwendungen nach DIN EN 14597 zugelassen. Die Eingänge decken Pt100 in 3-Leiter-Anschluss sowie Doppelthermoelemente vom Typ J, K, N und S ab.

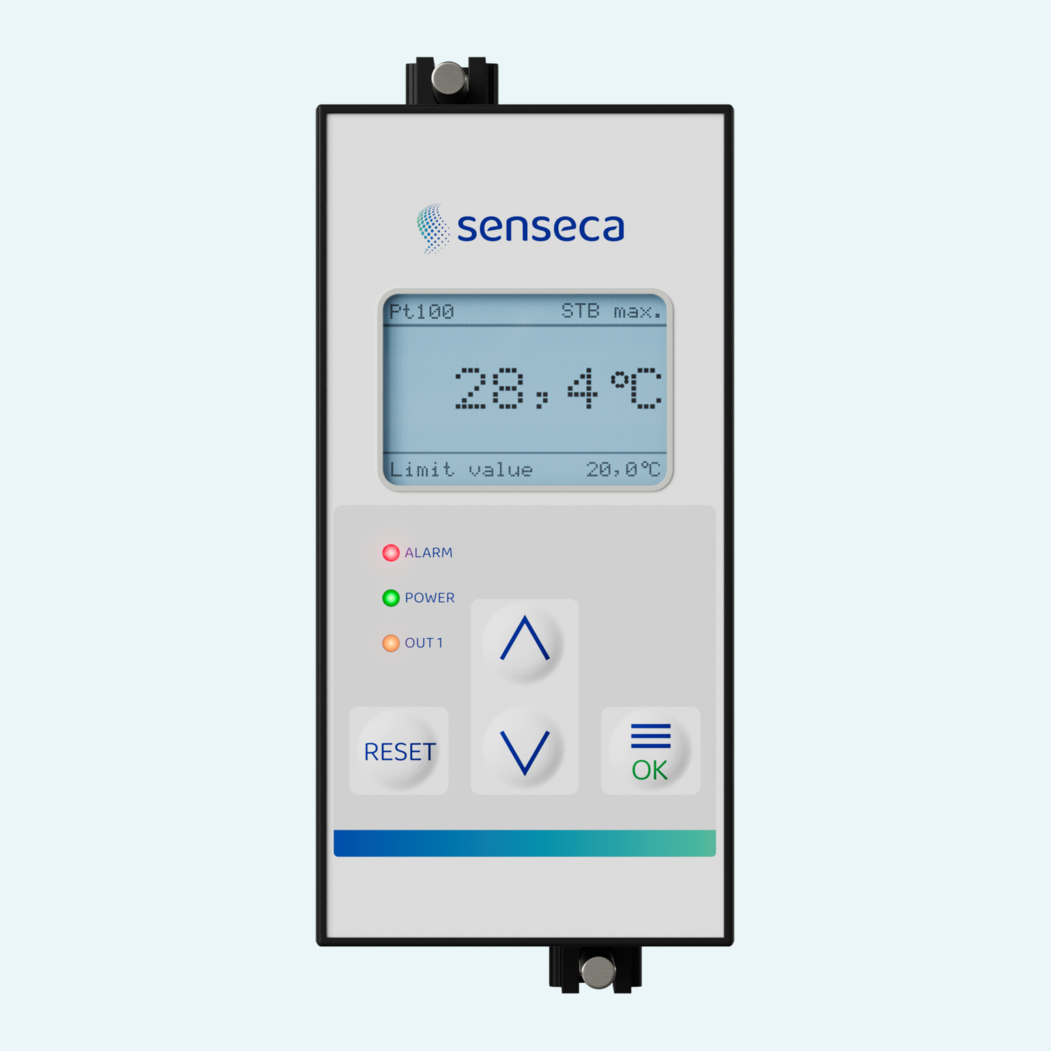

Für eine klare Diagnose werden Fehler im Klartext auf dem grafischen LCD mit 128 x 64 Pixel und weißer Hintergrundbeleuchtung angezeigt, und der letzte Fehler wird gespeichert. Ein sicherheitsrelevantes SPDT-Hauptrelais, ein Voralarmrelais, ein galvanisch getrennter Analogausgang und ein externes 24-V-DC-Alarmsignal unterstützen die Integration in sicherheitsrelevante Steuerungssysteme.
Das Gerät kann als STB, ASTB oder STW für die Maximal- oder Minimalüberwachung konfiguriert werden.

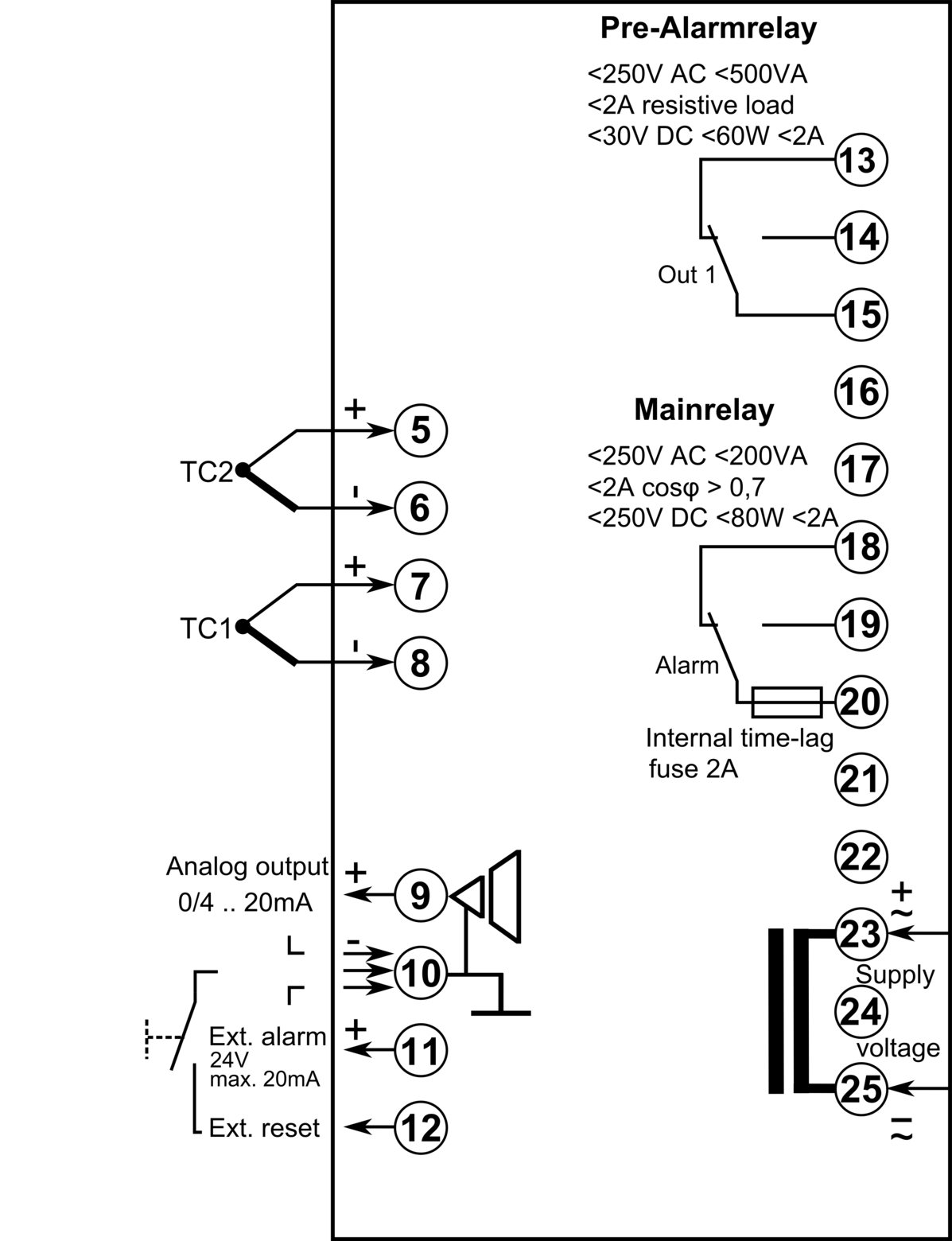

Die Eingangsvarianten unterstützen den Pt100-Anschluss in 3-Leiter-Technik oder Doppelthermoelemente vom Typ J, K, N und S.
Temperaturgrenzwert und Schalthysterese sind über die frontseitigen Tasten programmierbar.
Im STB-Modus erfolgt nach Fehlerbehebung eine manuelle Rückstellung über die Fronttaste oder eine externe Taste. Der STW setzt sich automatisch zurück.
Der letzte Fehler wird als Klartext gespeichert und kann auf der Arbeitsebene angezeigt und gelöscht werden.
Der Passwortschutz beschränkt den Zugriff auf sicherheitsrelevante Konfigurationseinstellungen.
