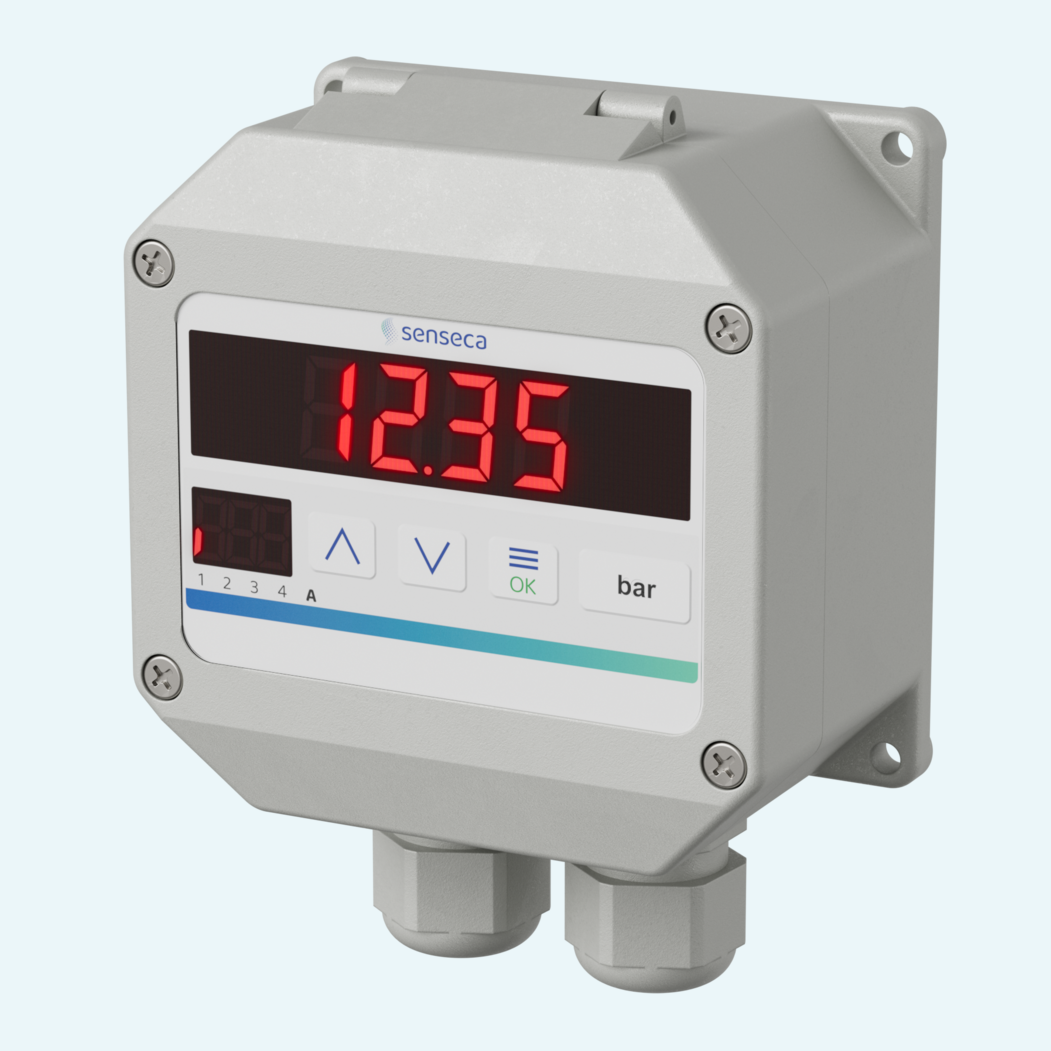

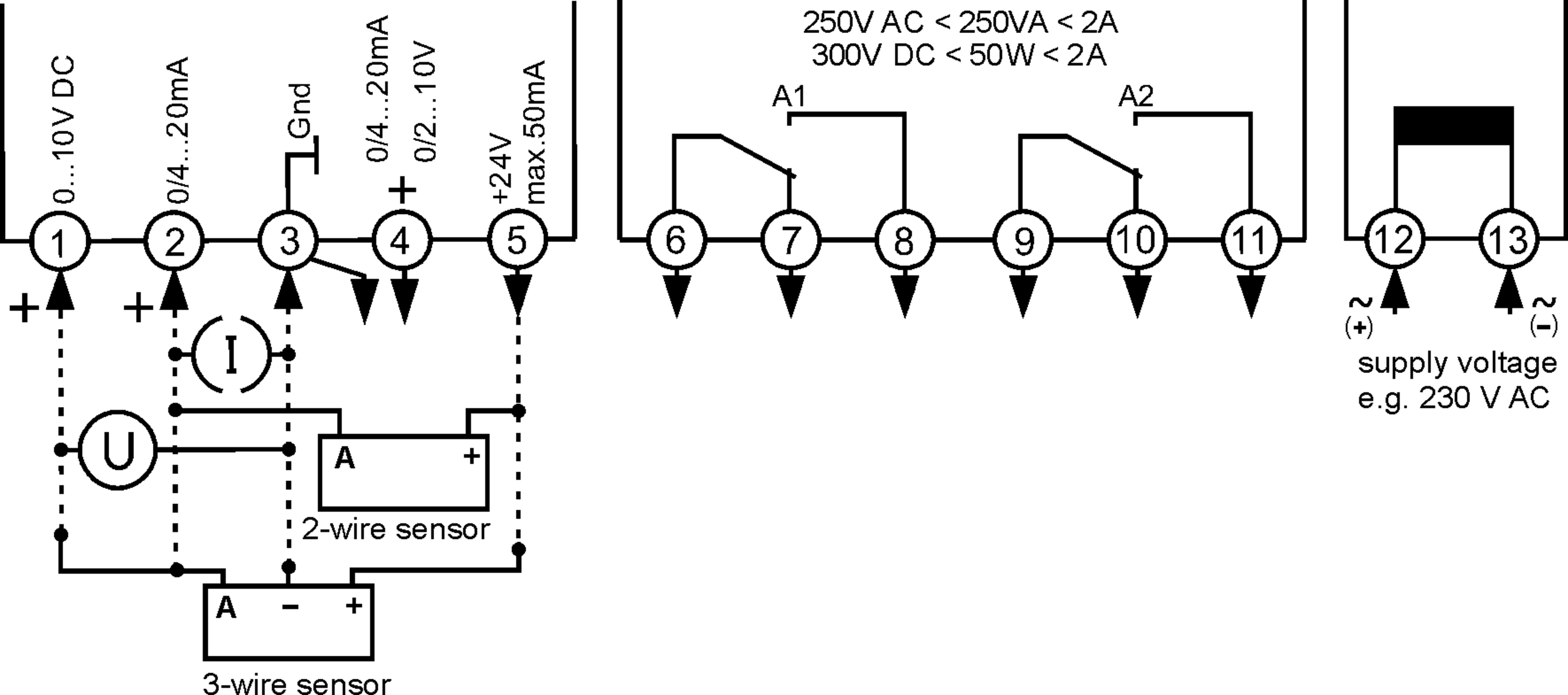

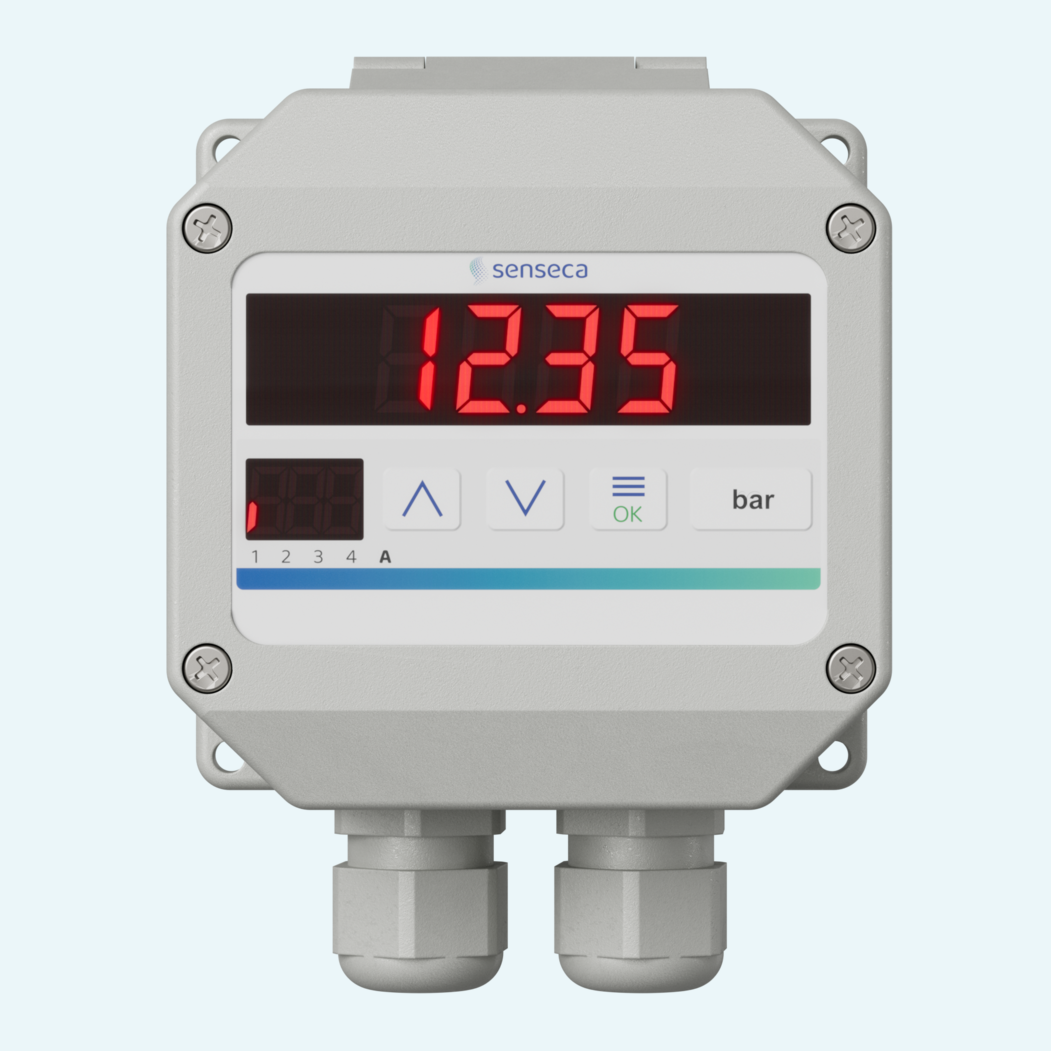

Feldsignale lassen sich einfacher nutzen, wenn der Messwert direkt am Installationsort sichtbar ist. Der S1010 erfasst genormte 0/4 ... 20-mA- und 0 ... 10-V-DC-Signale, zeigt den skalierten Wert an und unterstützt den Direktanschluss von 2- und 3-Leiter-Messumformern.
Anzeigebereich und Dezimalpunkt sind innerhalb von ±9999(0) Digit frei programmierbar, sodass sich das Display an Druck-, Temperatur- oder andere Messumformerwerte anpassen lässt. Ein 14,2 mm hohes rotes LED-Display sorgt für eine klare Anzeige vor Ort, während die integrierte 24-V-Messumformerspeisung in vielen Installationen den Bedarf an separater Sensorversorgung reduziert.
Für die lokale Überwachung und Signalweiterleitung kann das Gerät mit bis zu 2 Relais-Alarmausgängen und einem Analogausgang ausgestattet werden. Min./Max.-Schaltverhalten, Hysterese sowie Ein-/Ausschaltverzögerungen von 1 s bis 9 h sind programmierbar. Das IP65-Feldgehäuse mit Klappdeckel und Kabelverschraubungen eignet sich für Feldmontageanwendungen.
Das Messgerät erfasst 0/4 ... 20-mA-Stromsignale und 0 ... 10-V-DC-Spannungssignale. Der Stromeingang hat einen Eingangswiderstand von 10 Ω, der Spannungseingang >100 kΩ.
Anfangswert, Endwert und Position des Dezimalpunkts sind programmierbar. Im Konfigurationsmenü stehen zudem eine feste Nullpunkteinstellung und eine Anzeigekorrektur zur Verfügung.
Der wählbare digitale Filter mittelt fortlaufend die letzten 16 Messwerte und zeigt das Ergebnis auf dem Display an.
Die Relaisausgänge können für Minimal- oder Maximalschaltung konfiguriert werden. Sollwert, Hysterese, Einschaltverzögerung und Ausschaltverzögerung sind programmierbar.
Der optionale Analogausgang liefert 0/4 ... 20 mA oder 0/2 ... 10 V DC. Der Ausgang schaltet abhängig von der Bürde automatisch zwischen Strom- und Spannungsmodus um.
Die optionalen Min.- und Max.-Spitzenwertfunktionen zeigen die gespeicherten Minimal- und Maximalwerte an, die manuell oder beim Ausschalten zurückgesetzt werden können.
Die Spannungsversorgung ist über den Bestellcode als 230 V AC, 115 V AC, 24 V AC oder 24 V DC wählbar.
| Genauigkeit |
0.1 %
|
|---|---|
| Analog-Eingangstyp (Strom) |
4…20 mA, 0…20 mA
|
| Analog-Eingangstyp (Spannung) |
0…10 V
|
| Anzahl der Analogeingänge |
1
|
| Schutzart Front |
IP65
|
|---|---|
| Schutzart der Klemmen |
IP20
|
| Betriebstemperatur |
-20...+55 °C
|
| Anzahl der Analogausgänge (aktiv) |
0, 1
|
|---|---|
| Art des Analogausgangs |
4…20 mA, 0…20 mA,0…10 V, 2…10V
|
| Temperaturkoeffizient |
0.01 %/K
|
| Genauigkeit |
0.1 %
|
| Bürden, max. (Stromausgang) |
< 500 Ω
|
| Bürden, max. (Spannungsausgang) |
> 500 Ω
|

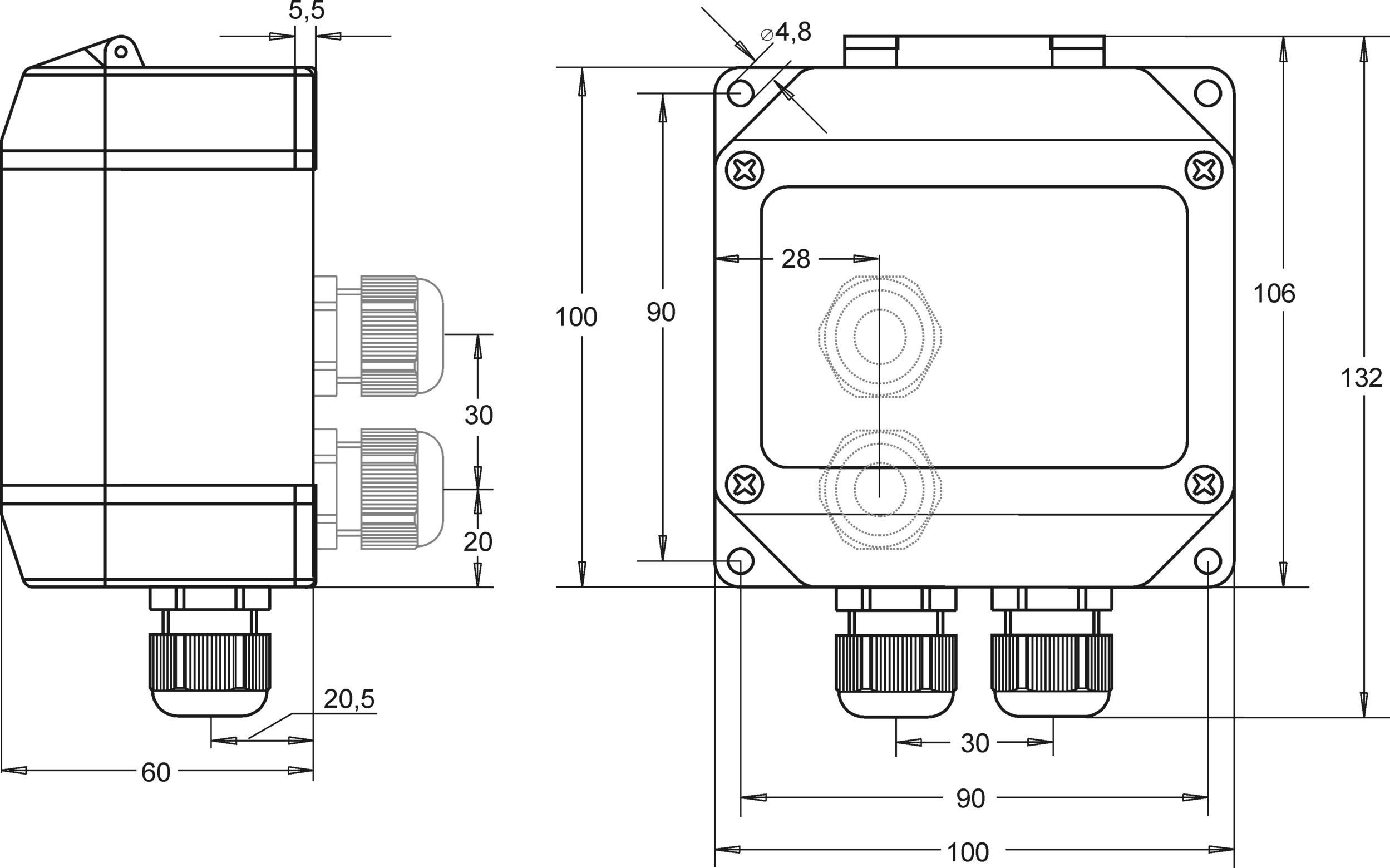

| Abmessungen des Gehäuses |
100 mm x 100 mm x 60 mm
|
|---|---|
| Gehäusematerial |
PA6-GF 15/15
|
| Montage |
Field
|
| CE-Konformität |
Ja
|
|---|
| Art des elektrischen Anschlusses |
Clamp terminals
|
|---|
| Hilfsspannung |
230 V AC, 115 V AC, 24 V AC, 24 V DC
Für 230 V AC ±10 % 50 ... 60 Hz: 230 V AC Für 24 V DC ±15 %: 24 V DC |
|---|---|
| Leistungsaufnahme |
< 3.5 VA
|
| Schutzklasse |
III
|
| Verschmutzungsgrad |
2
|
| Nennspannung |
250 V AC
|
| Prüfspannung |
4 kV DC
|
| Toleranz Hilfsspannung |
Für 230 V AC ±10 % 50 ... 60 Hz: ± 10 %
Für 24 V DC ±15 %: ± 15% |
| Typ Schaltausgangs |
Relais,SPDT
|
|---|---|
| Kontaktbelastbarkeit Relais AC |
< 2 A < 250 VA < 250 V
|
| Kontaktbelastbarkeit Relais DC |
< 2 A < 50 W < 300 V
|
| Transmitterspeisung |
24 V DC
|
|---|---|
| Strom |
< 50 mA (25 mA mit Relais und Analogausgang)
|
| Interner Widerstand (Ri) |
~ 150 Ω
|
| Genauigkeitsangabe |
±2 Digit
|
|---|---|
| Anzeigetyp |
LED
|
| Art der Bedienelemente |
3 Button
|
| Beschreibung |
LED, 2-stellig, rot, 7 mm (Parameter- und Ausgangsanzeige)
|
| Anzeigebereich |
±9999(0) Digit
|
