Geschwindigkeit, Durchfluss, Durchlaufzeit und Umdrehungen pro Zeiteinheit erfordern oft mehr als eine einfache Anzeige. Dieses Panelmeter wertet Impulsraten aus und wandelt sie anhand einer definierten Zeiteinheit in Produktivitätswerte um, was dem Bedienpersonal einen klaren, lokalen Überblick über zeitbezogene Prozessleistung verschafft.

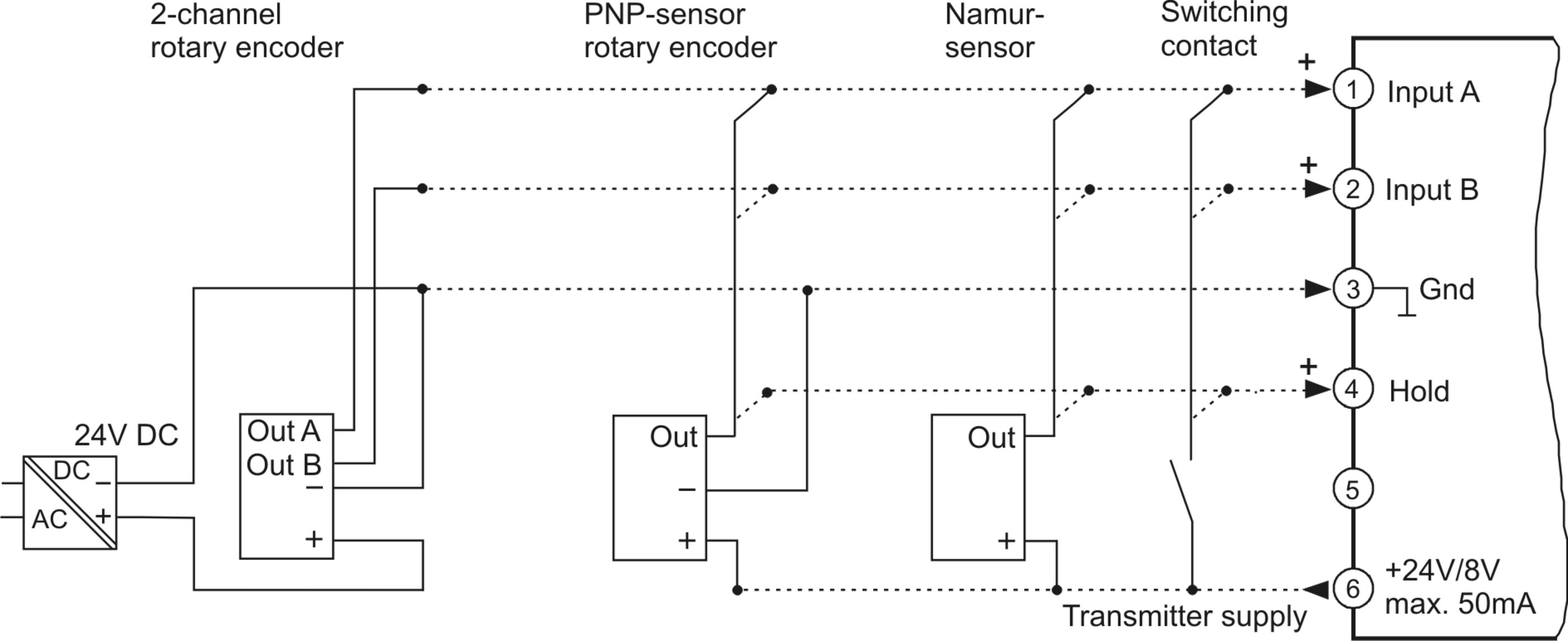

Zwei konfigurierbare Digitaleingänge unterstützen Summen-, Differenz-, Verhältnis- und Produktmessung sowie Drehgebersignale. Separate Eingangsvorteiler, ein programmierbarer Divisor und Faktor sowie wählbare Zeitbasen in Sekunden, Minuten oder Stunden helfen, die Anzeige an das Impulssignal und die erforderliche Einheit anzupassen. Die 14,2 mm rote LED-Anzeige zeigt Werte im Bereich von -99999 ... 99999 Digit.

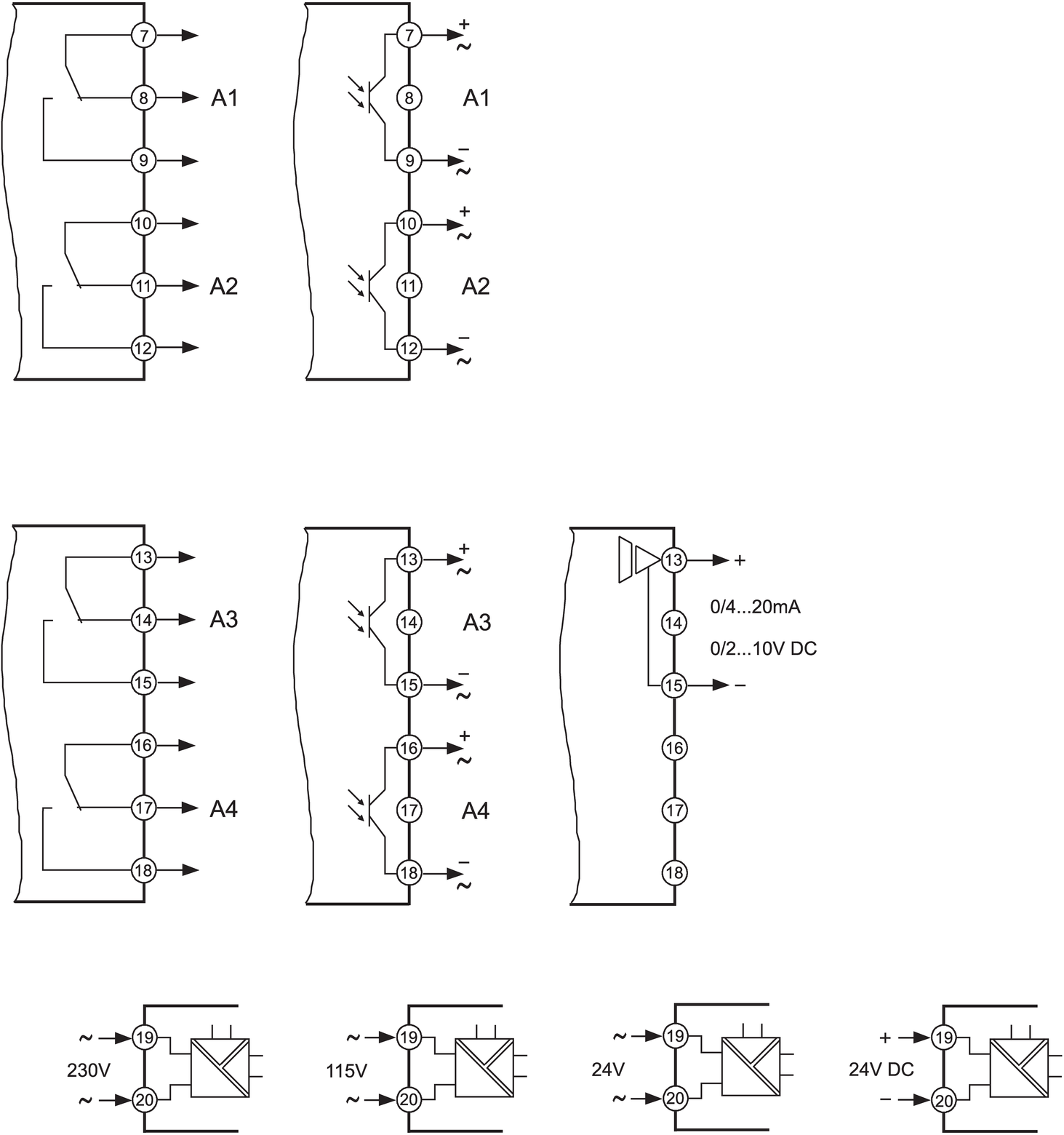

Für Steuerung und Überwachung sind Ausführungen mit bis zu vier Wechsel-Relais- oder Transistor-Alarmausgängen sowie einem galvanisch getrennten 0/4 ... 20-mA- oder 0/2 ... 10-V-Analogausgang erhältlich. Die integrierte 24/8-V-DC-Geberversorgung, der Halteeingang und der frontseitige Schutz gegen das Eindringen von Fremdkörpern (IP65) machen das Gerät im DIN-Format 96 x 48 mm praktisch für Automatisierungsschaltschränke.
Das Gerät unterstützt Eingangsmodi für A aufwärts/B abwärts, A aufwärts/B aufwärts, Drehgeber, Verhältnis- oder Durchlaufzeitberechnung sowie prozentuale Abweichungsberechnungen.
Eingang A und Eingang B verfügen jeweils über einen programmierbaren Vorteiler von 1 ... 9999 Digit, wodurch nur jeder n-te Impuls gezählt wird.
Die integrierte Versorgung stellt 24 V DC für PNP-Initiatoren und 8 V DC für Namur-Initiatoren bereit, mit Ri von ca. 150 Ω und max. 50 mA.
Der Anzeigewert kann über ein 24-V-DC-Steuersignal oder einen potenzialfreien Kontakt eingefroren werden.
Die rote LED-Anzeige verwendet eine Nullunterdrückung führender Nullen. Option 01 fügt Min.- und Max.-Spitzenwertspeicher-Funktionen hinzu.
Die Alarmausgänge bieten wählbares Min.- oder Max.-Schaltverhalten, Hysterese sowie Einschalt- und Ausschaltverzögerungszeiten von 1 s bis 9 h.
