Die kontinuierliche Sauerstoffüberwachung in Luft erfordert ein Gerät, das dem Bediener eine übersichtliche lokale Anzeige sowie ein nutzbares Ausgangssignal für Steuerungs- oder Aufzeichnungssysteme liefert. Dieser Messumformer zeigt den Sauerstoffgehalt direkt in % an, während das Ausgangssignal je nach Gerätetyp als 4-20 mA oder als Spannungssignal bereitgestellt werden kann.

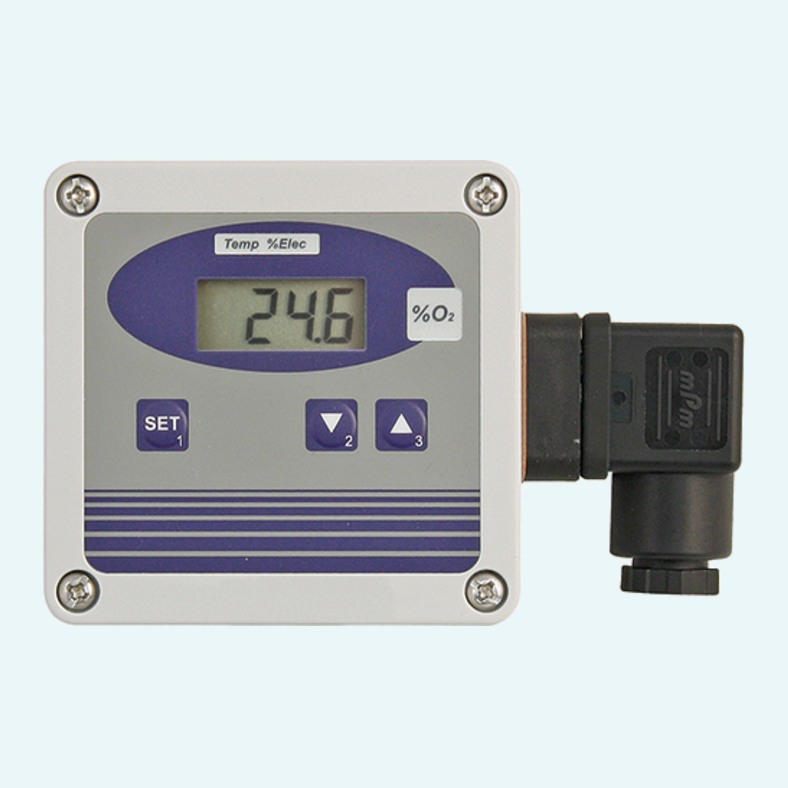

Die Baureihe arbeitet mit elektrochemischen Sauerstoffpartialdrucksensoren und zeigt den Sauerstoffwert auf einem ca. 10 mm hohen, 4-stelligen LCD-Display an. Für Servicezwecke kann das Display zusätzlich die Sensortemperatur und den Elektrodenzustand anzeigen, was dem Wartungspersonal nach der Kalibrierung nützliche Informationen liefert.
Die Installation ist bei stationären Anwendungen unkompliziert. Das ABS-Gehäuse ist für die Wandmontage ausgelegt und entspricht der Schutzart IP65, mit Ausnahme der Anschlussbuchsen für Sensor und Temperaturfühler. Die Konfiguration ermöglicht die Einstellung des mittleren atmosphärischen Absolutdrucks von 500...2000 mbar, was eine korrekte Bewertung des Elektrodenzustands auf unterschiedlichen Höhenlagen unterstützt.

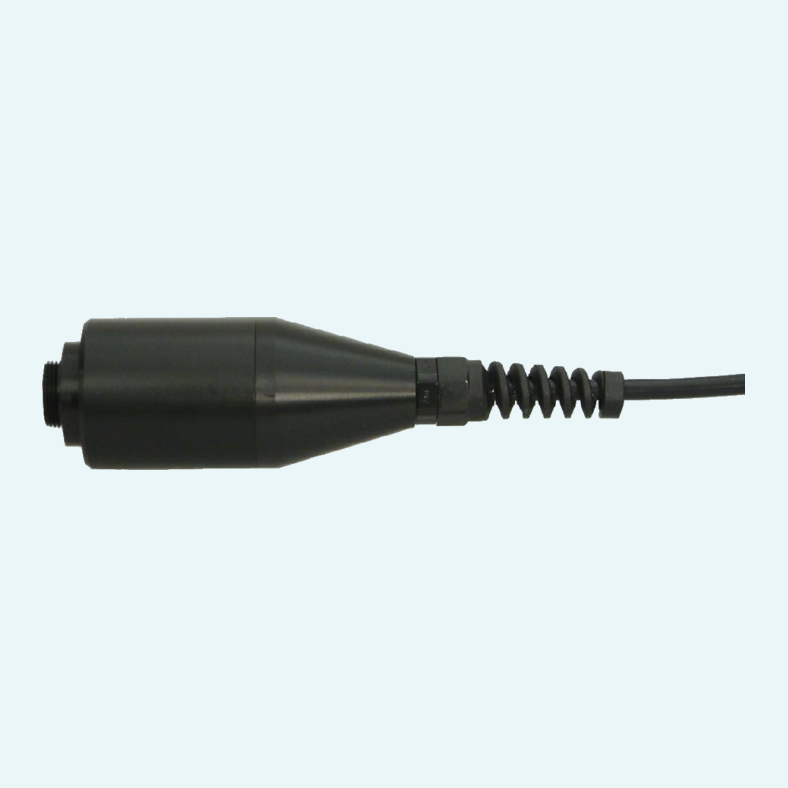

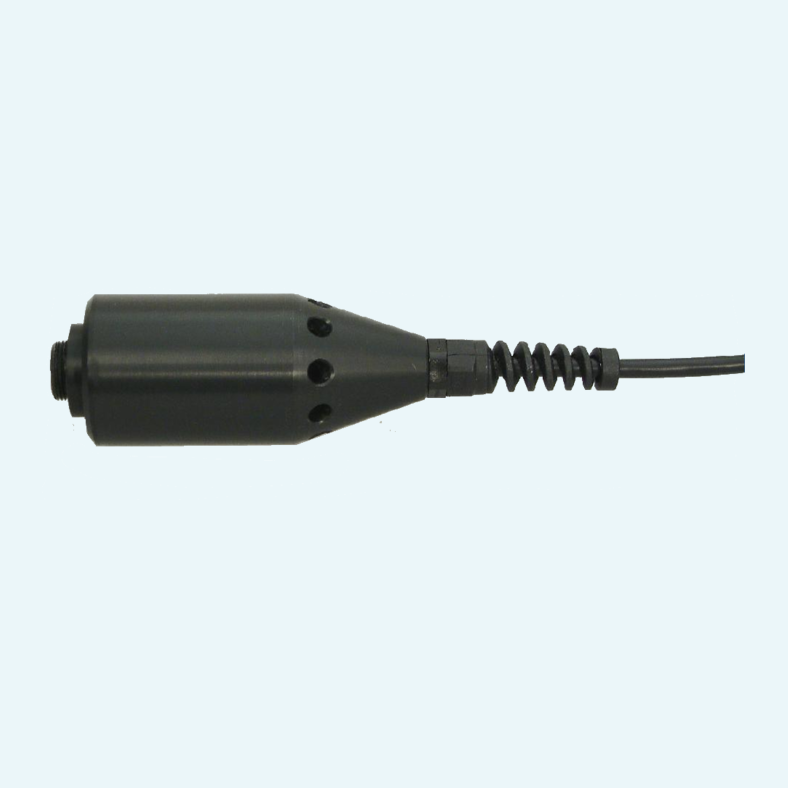

Der Messumformer verwendet elektrochemische Sauerstoffpartialdrucksensoren zur Messung von gasförmigem Sauerstoff in luftbezogenen Anwendungen.
Das Display zeigt im Normalbetrieb den Sauerstoffgehalt an und kann per Tastendruck auf die Sensortemperatur oder den Elektrodenzustand umgeschaltet werden.
Die Kalibrierung erfolgt in Umgebungsluft, nachdem sich der Sensor an die Umgebungstemperatur angepasst hat; bei ungültigen Bedingungen werden Fehlermeldungen angezeigt.
Der mittlere atmosphärische Absolutdruck kann von 500...2000 mbar konfiguriert werden, um eine korrekte Bewertung des Elektrodenzustands zu ermöglichen.
Der Anschluss erfolgt über einen Winkelstecker nach DIN 43650, mit Verdrahtungsoptionen für 2-Leiter-, 3-Leiter- oder 4-Leiter-Anschluss je nach Gerätetyp.

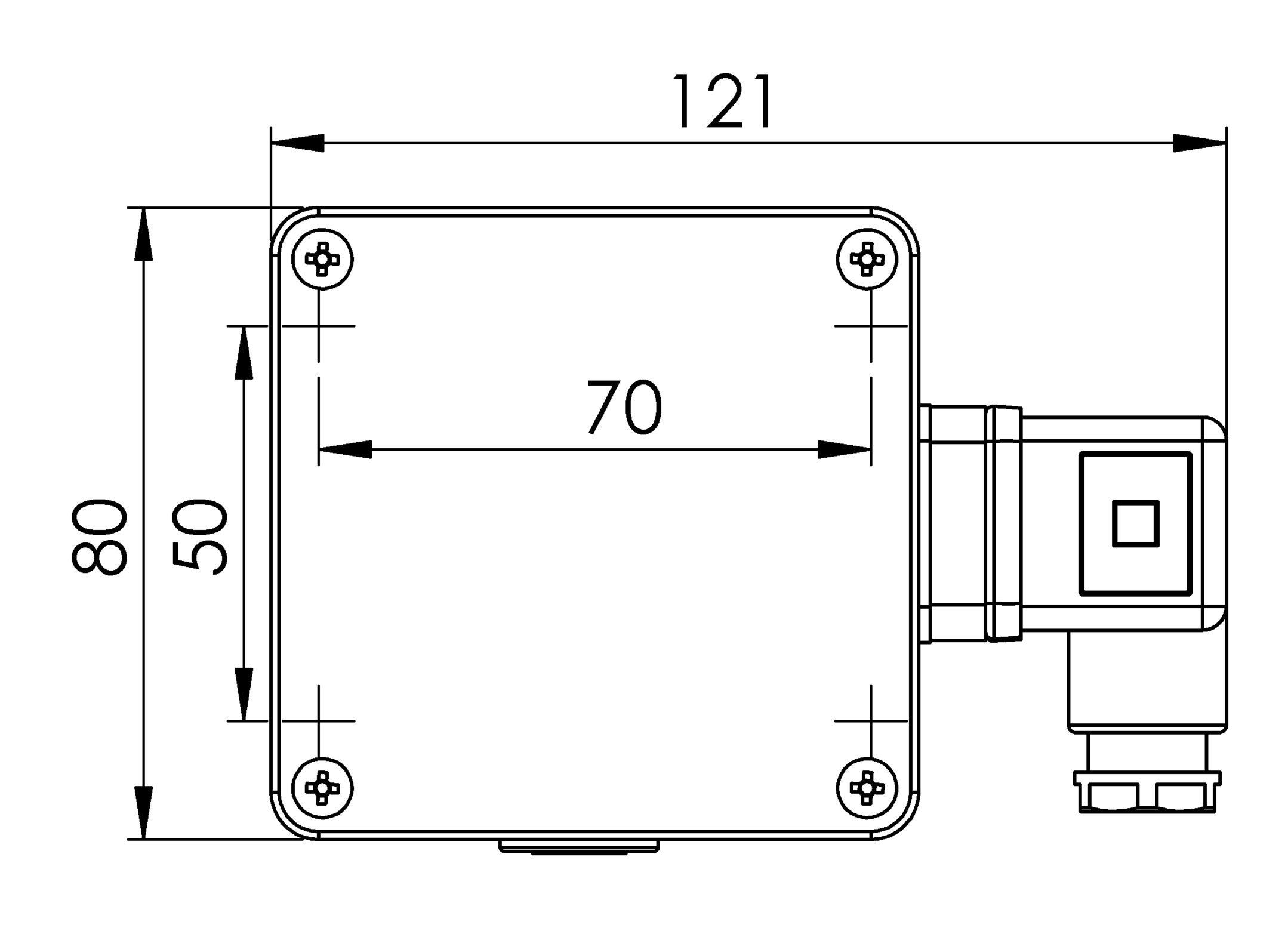

Das ABS-Gehäuse verfügt über innenliegende Befestigungsbohrungen für die Wandmontage und misst 82 x 80 x 55 mm ohne Winkelstecker und Sensorbuchsen.
Das Gerät arbeitet bei 0 bis 45 °C und 0 bis 95 %RH nicht kondensierend, mit einer Lagertemperatur von -20 bis 70 °C.
