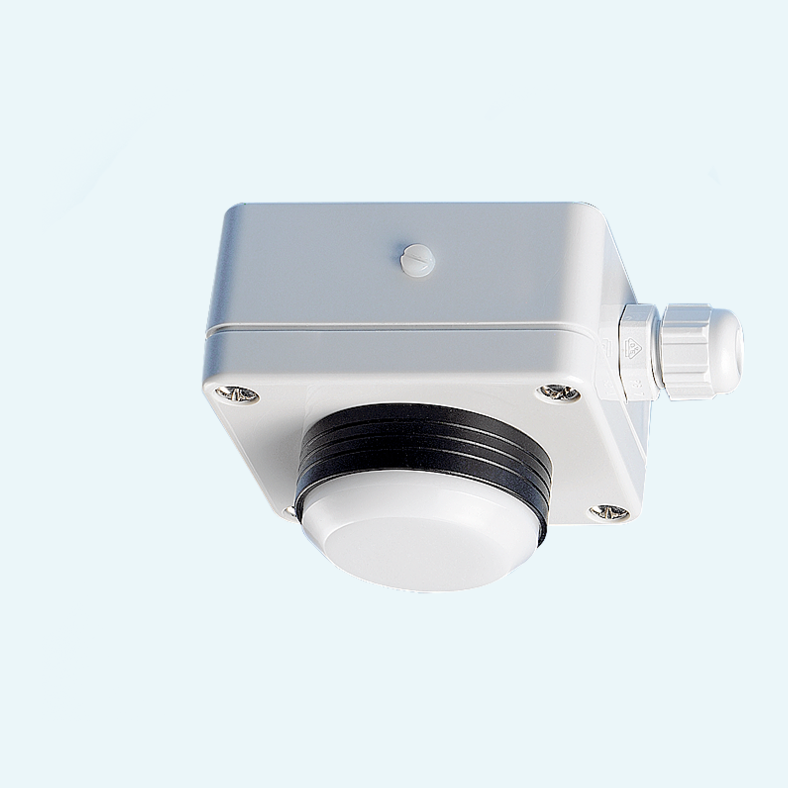

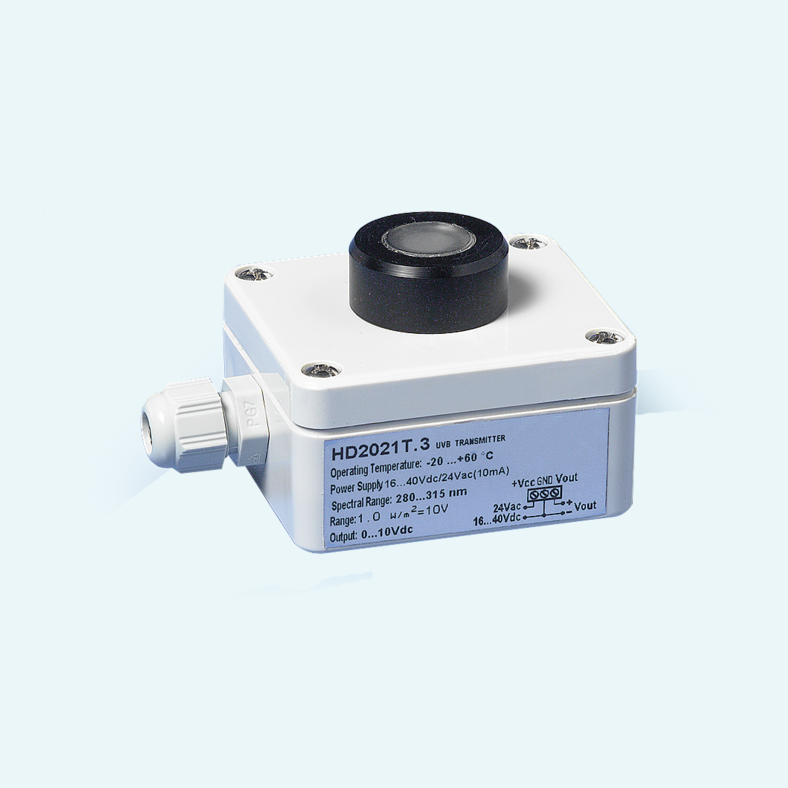

Eine zuverlässige Licht- und Strahlungsüberwachung trägt dazu bei, Arbeitsplätze, öffentliche Bereiche und technische Prozesse unter Kontrolle zu halten. Die Transmitter-Familie HD2021T... wandelt die photometrische Beleuchtungsstärke und die radiometrische Bestrahlungsstärke in ein 0…10-Vdc-Ausgangssignal um, wobei Versionen mit 0…1 V, 0…5 V und 4…20 mA bei einer Mindestbestellmenge von 5 Einheiten erhältlich sind.
Die Familie deckt die sichtbare Beleuchtungsstärke, die Sonnenstrahlung im Band von 400…1050 nm sowie die UVA-, UVB- und UVC-Bestrahlungsstärke ab. Dies macht sie geeignet für Büro- und Produktionsbeleuchtung, Theater, Museen, Sportanlagen, Straßenbeleuchtung, Tunnel, Anlagen für den Gartenbau unter Glas, die Steuerung von Bräunungslampen und die UVC-Überwachung in Kläranlagen.
Die Installation ist dank der Schutzart IP66 im Innen- und Außenbereich möglich. Die werkseitige Kalibrierung auf den bestellten Endwertbereich unterstützt eine klare Integration in Datenerfassungs- oder Steuerungssysteme, während modellspezifische Filter und Fotodioden die spektrale Empfindlichkeit an den erforderlichen Messbereich anpassen.
Die Familie verwendet Si-, GaP- und SiC-Fotodioden mit Filtern, die auf die Messaufgaben im sichtbaren Bereich, VIS-NIR, UVA, UVB oder UVC abgestimmt sind.
Der 0…10-V-Ausgang wird werkseitig gemäß dem zum Bestellzeitpunkt angegebenen Endwertbereich kalibriert.
Der Standardausgang ist 0…10 Vdc. Versionen mit 0…1 V, 0…5 V oder 4…20 mA sind auf Anfrage bei einer Mindestbestellmenge von 5 Einheiten erhältlich.
Der Betrachtungswinkel wird gemäß dem Kosinusgesetz für Licht- und Bestrahlungsstärkemessung korrigiert.
Modelle mit Spannungsausgang verwenden die Klemmen GND, +Vdc und Vlux. Modelle mit Stromausgang verwenden die Klemmen +Vcc und Iout.
Ein Empfindlichkeitspotentiometer ermöglicht die Nachjustierung nach der Installation, beispielsweise gegen ein Referenz-Luxmeter im Arbeitsbereich.
