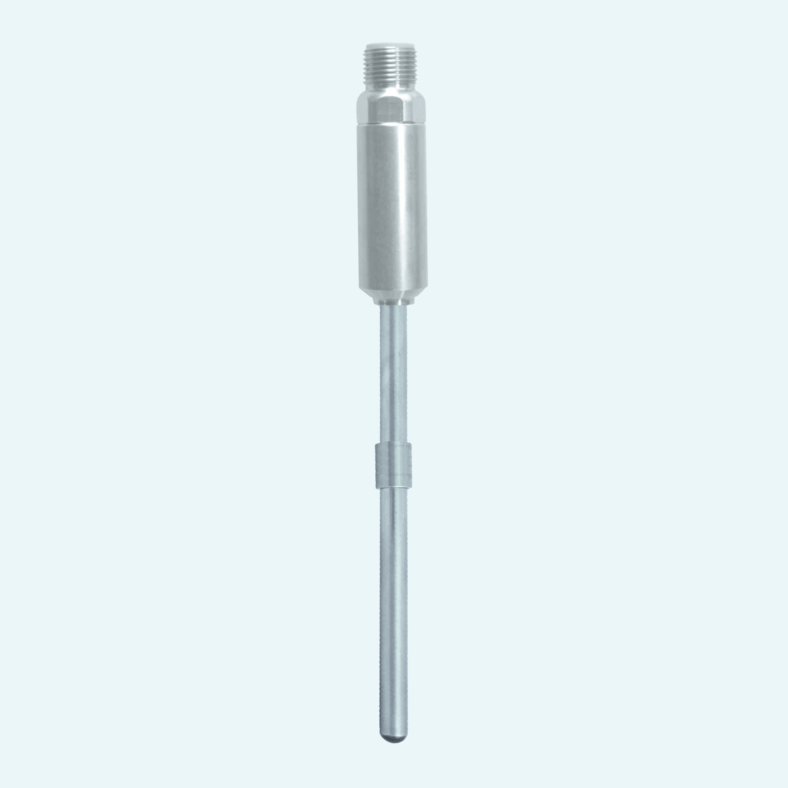

In explosionsgefährdeten Industriebereichen steht oft nur wenig Platz für die Installation zur Verfügung, während die Temperaturmessung dennoch zur Ex-Zone und den Prozessgrenzen passen muss. Dieser kompakte Widerstandstemperaturfühler ist als Einstechfühler für explosionsfähige Atmosphären konzipiert und verwendet einen M12-Anschluss für eine abnehmbare Kabelanbindung.
Pt100- und Pt1000-Ausführungen verwenden gemantelte Widerstandsthermometer-Elemente in 4-Leiter-Bauweise. Je nach Konfiguration decken Pt100/Pt1000-Ausführungen ohne Halsrohr -50 ... +100 °C ab. Mit Halsrohr decken Pt100-Ausführungen -200 ... +600 °C und Pt1000-Ausführungen -70 ... +600 °C ab.
Die Standardausführung GTF 111-Ex verwendet eine Fühlerlänge von 100 mm, einen Fühlerrohrdurchmesser von 6 mm und ein Fühlerrohr aus Edelstahl. Konfigurierbare Fühlerrohrdurchmesser von 3 bis 8 mm und Halsrohrausführungen unterstützen unterschiedliche Installationsanforderungen, während Ex-ia-Ausführungen für definierte Gas- und Staubzonen gelistet sind.
Der Fühler ist mit gemantelten Pt100- oder Pt1000-Widerstandsthermometer-Elementen der Klasse B erhältlich.
Pt100- und Pt1000-Ausführungen verwenden für den Messkreis einen elektrischen 4-Leiter-Anschluss.

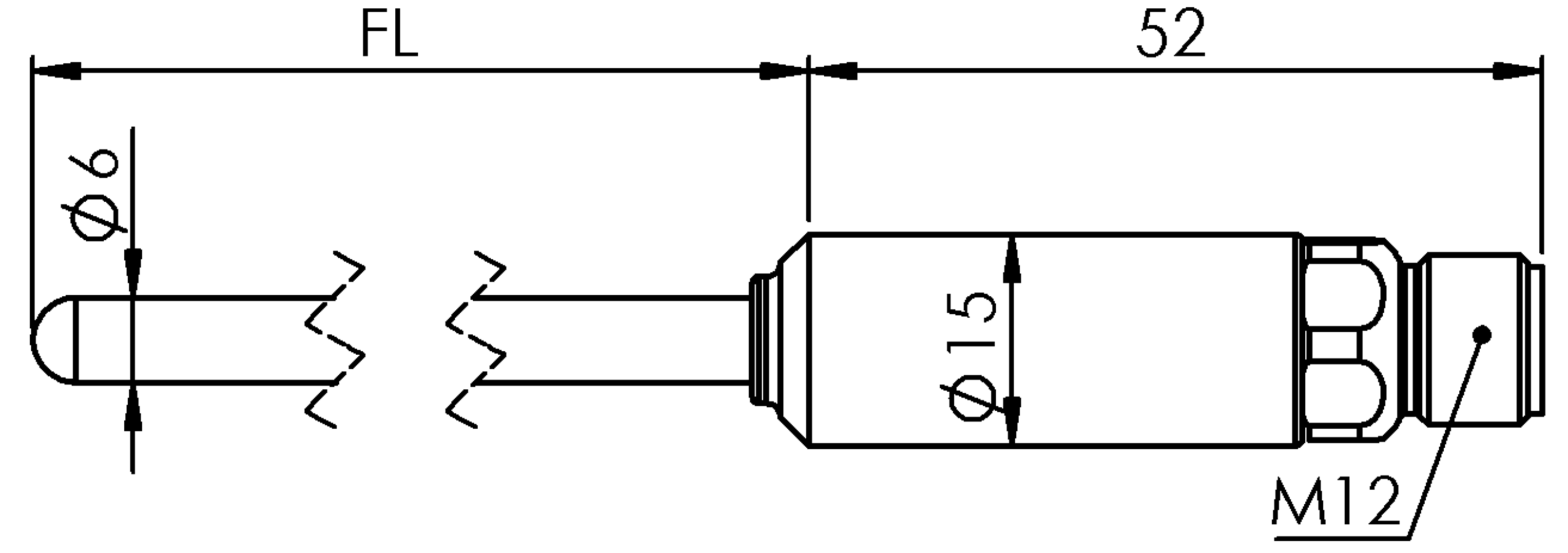

Die Standardausführung GTF 111-Ex verfügt über eine Fühlerlänge von 100 mm, einen Fühlerrohrdurchmesser von 6 mm und eine Wandstärke von mindestens 1,0 mm.

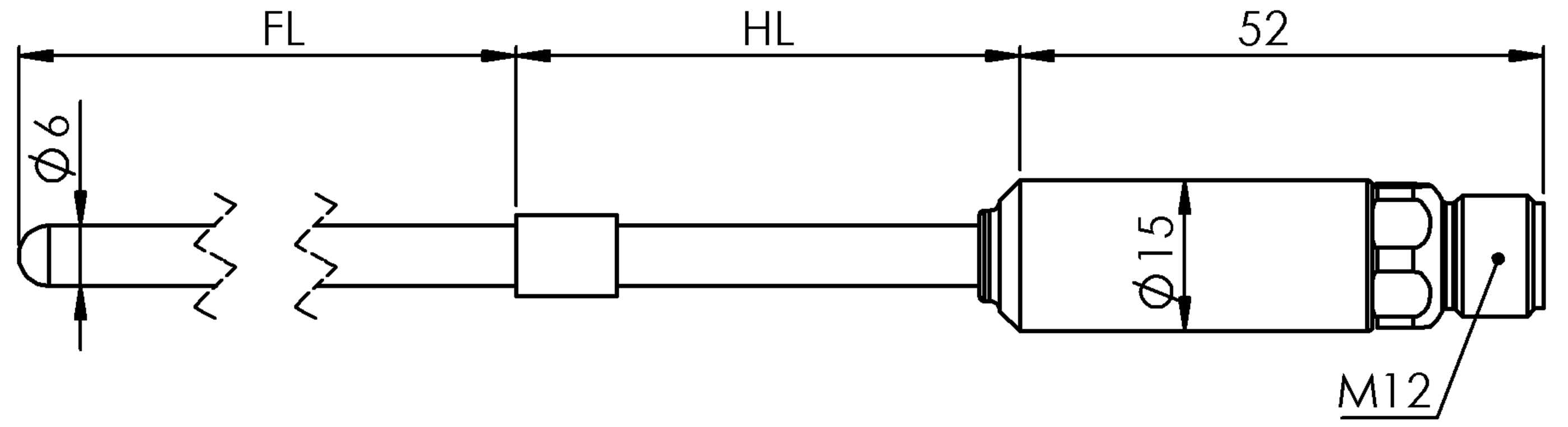

Ausführungen mit Halsrohr sind mit einer Standard-Halsrohrlänge von 50 mm gelistet.
Das Fühlerrohr besteht aus Edelstahl, wobei als Werkstoffoptionen unter anderem 1.4404, 1.4435 und 1.4571 gelistet sind.
Je nach gewählter Konfiguration sind Fühlerrohrdurchmesser von 3, 4, 5, 6 und 8 mm möglich.
Als Außengewindetypen sind G, R, NPT und M mit mehreren gelisteten Gewindegrößen möglich.
| Medientemperatur |
-200...+100 °C (mit Halsrohr Pt100: -200 ... +100 °C / Pt1000: -70 ... +600 °C)
|
|---|
| Temperatursensor |
Pt100, Pt1000, Class B
|
|---|---|
| Messprinzip |
RTD
|
| CE-Konformität |
Ja
|
|---|
| Art des elektrischen Anschlusses |
4-pole M12
|
|---|
| Material |
Stainless steel 1.4404, Stainless Steel 1.4435, Stainless steel 1.4571, Inconel 600
|
|---|---|
| Sondenlänge |
Für 50 mm: 50 mm
Für 100 mm: 100 mm Für 50 mm: 50 mm Für 100 mm: 100 mm Für 250 mm: 250 mm |
| Sondendurchmesser |
Für 6 mm: 6 mm
|
