Beengter Schaltschrankplatz sollte die Zuverlässigkeit der Prozessüberwachung nicht einschränken. Dieser kompakte Grenzwertschalter überwacht einen oder zwei Grenzwerte aus Temperatur und abgeleiteten Regelsignalen, mit Universaleingängen für Spannung, Strom, Pt100, Thermoelemente und Potentiometer.

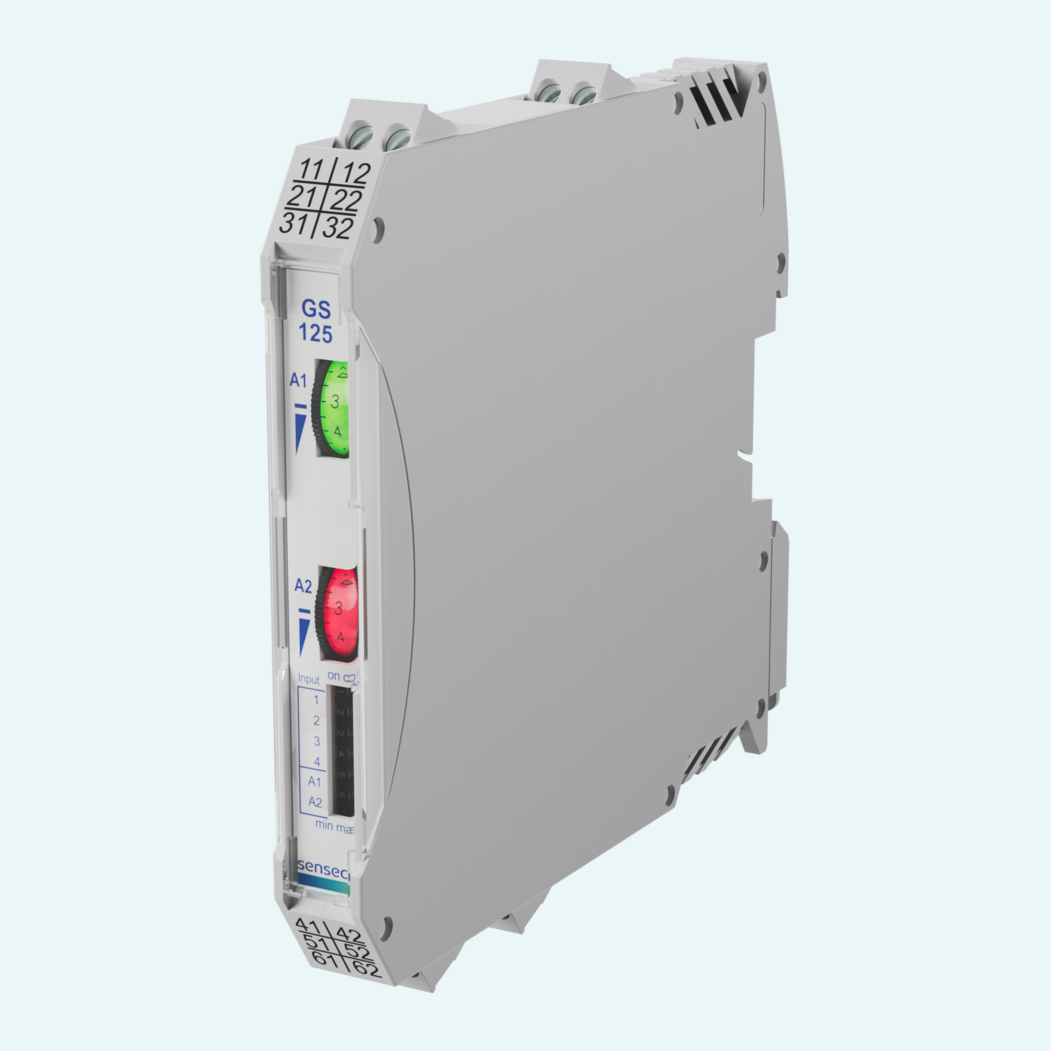

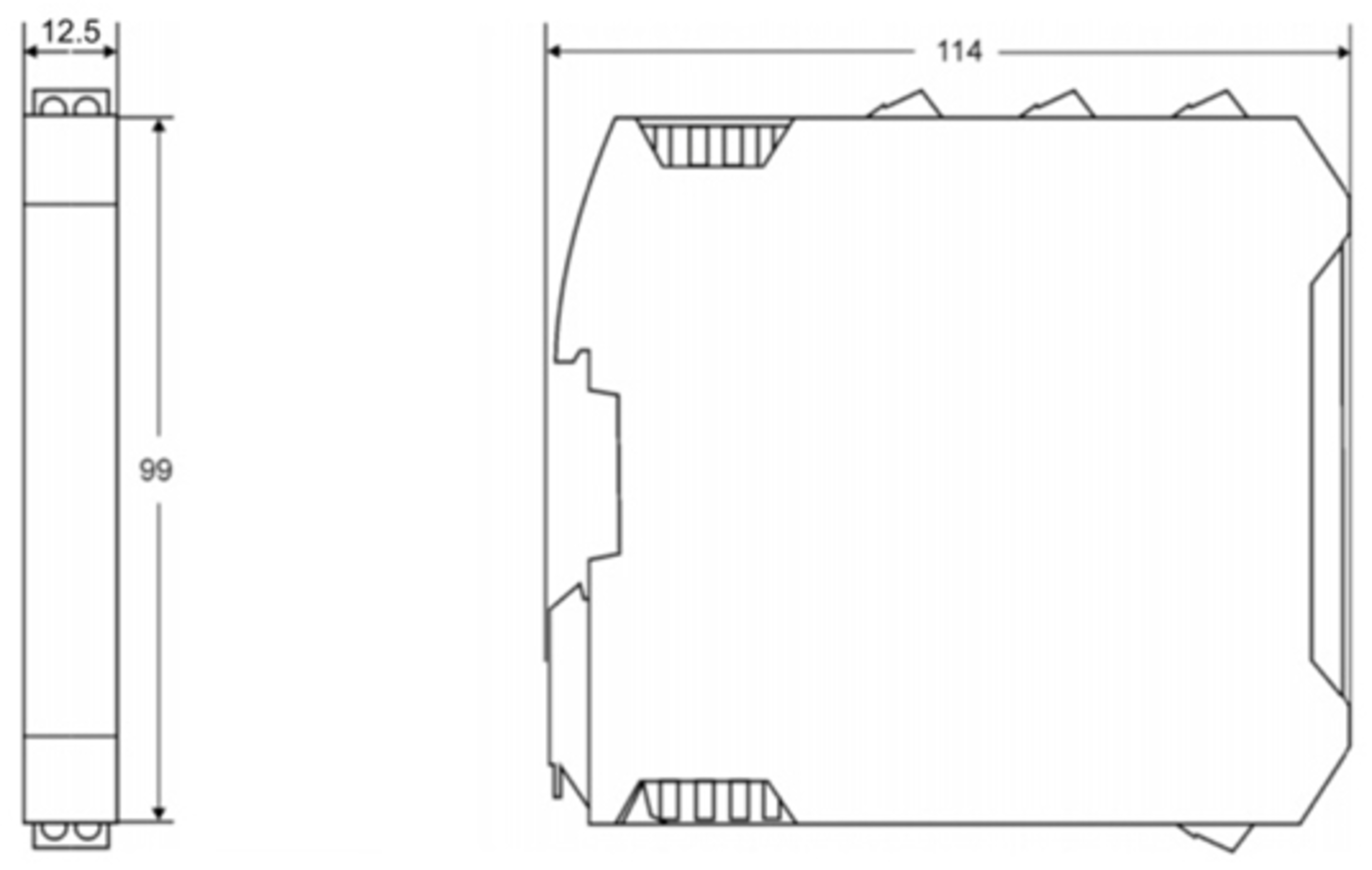

Die Konfiguration über frontseitige DIP-Schalter sorgt für eine übersichtliche Inbetriebnahme, während beleuchtete Einstellräder den Relaisstatus direkt in Rot oder Grün anzeigen. Das 12,5 mm breite Gehäuse ermöglicht eine platzsparende Montage auf TS35-Hutschiene, und abnehmbare kodierte Klemmen sorgen für eine strukturierte Installation im Schaltschrank.
Für flexible Schaltaufgaben stehen Versionen mit einem Relais, zwei Relais in Universalanschluss oder zwei potentialfreien Schließerkontakten zur Verfügung. Ein optionaler 4...20-mA-Istwertausgang gibt das Eingangssignal wieder, und Weitbereichs-Spannungsversorgungsversionen decken 20...125 V DC oder 20...250 V AC ab. Funktionale Sicherheit bis SIL2 gemäß EN61508 unterstützt eine zuverlässige Integration.
Der Messeingang wird über frontseitige DIP-Schalter ausgewählt. Unterstützt werden Signale wie Spannung, Strom, Pt100, Thermoelemente und Potentiometer.

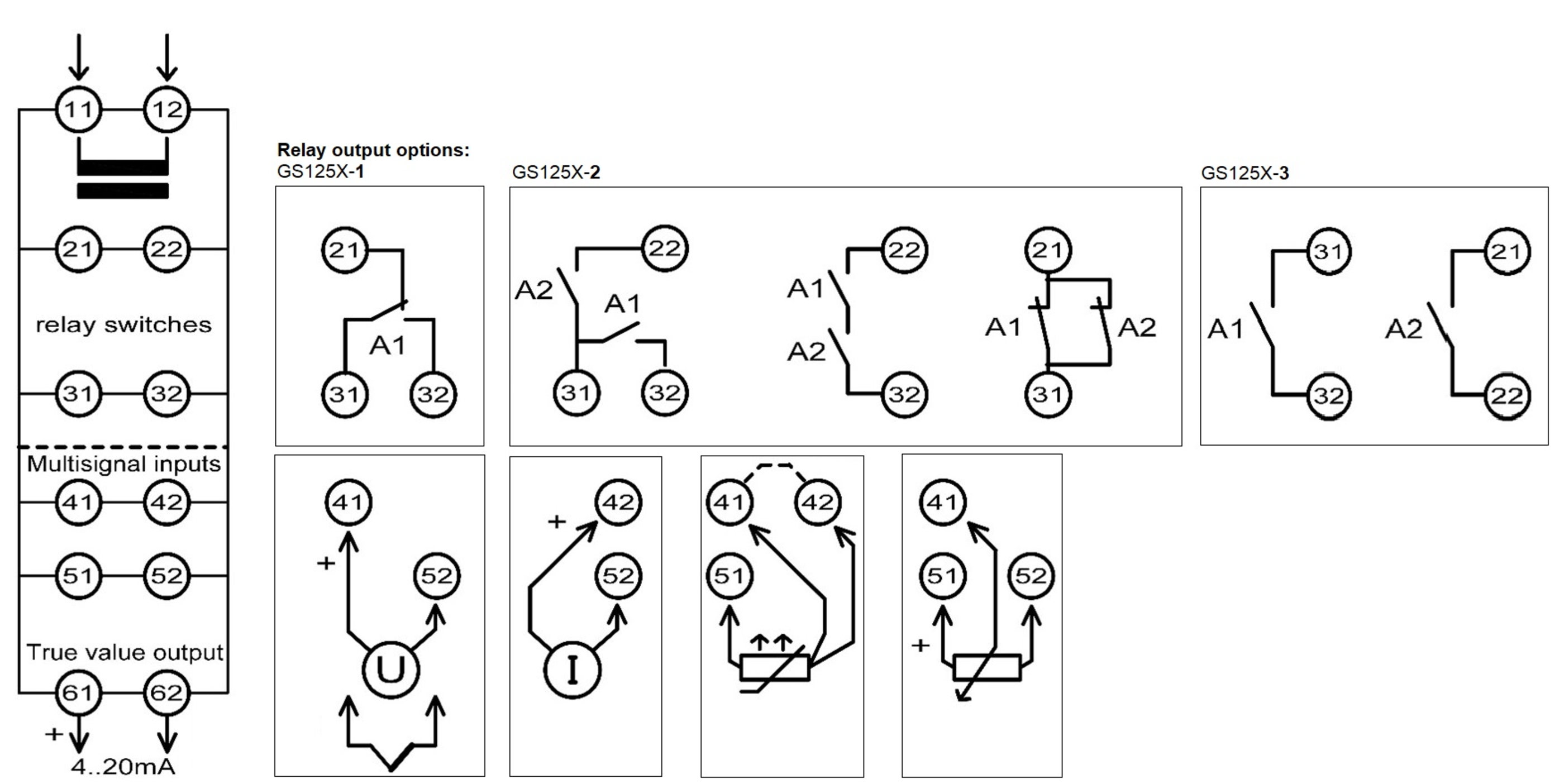

Die Geräteversionen verfügen über ein Wechselrelais, zwei Relais mit Universalanschluss oder zwei potentialfreie Schließerkontakte für unterschiedliche Schaltkreise.
Das Relaisschaltverhalten kann über DIP-Schalter an der Gerätevorderseite als Minimum- oder Maximumkontakt eingestellt werden.
Versionen mit Analogausgang geben das jeweilige Eingangssignal als 4...20 mA wieder. Der Ausgang ist nicht galvanisch vom Eingangssignal getrennt.

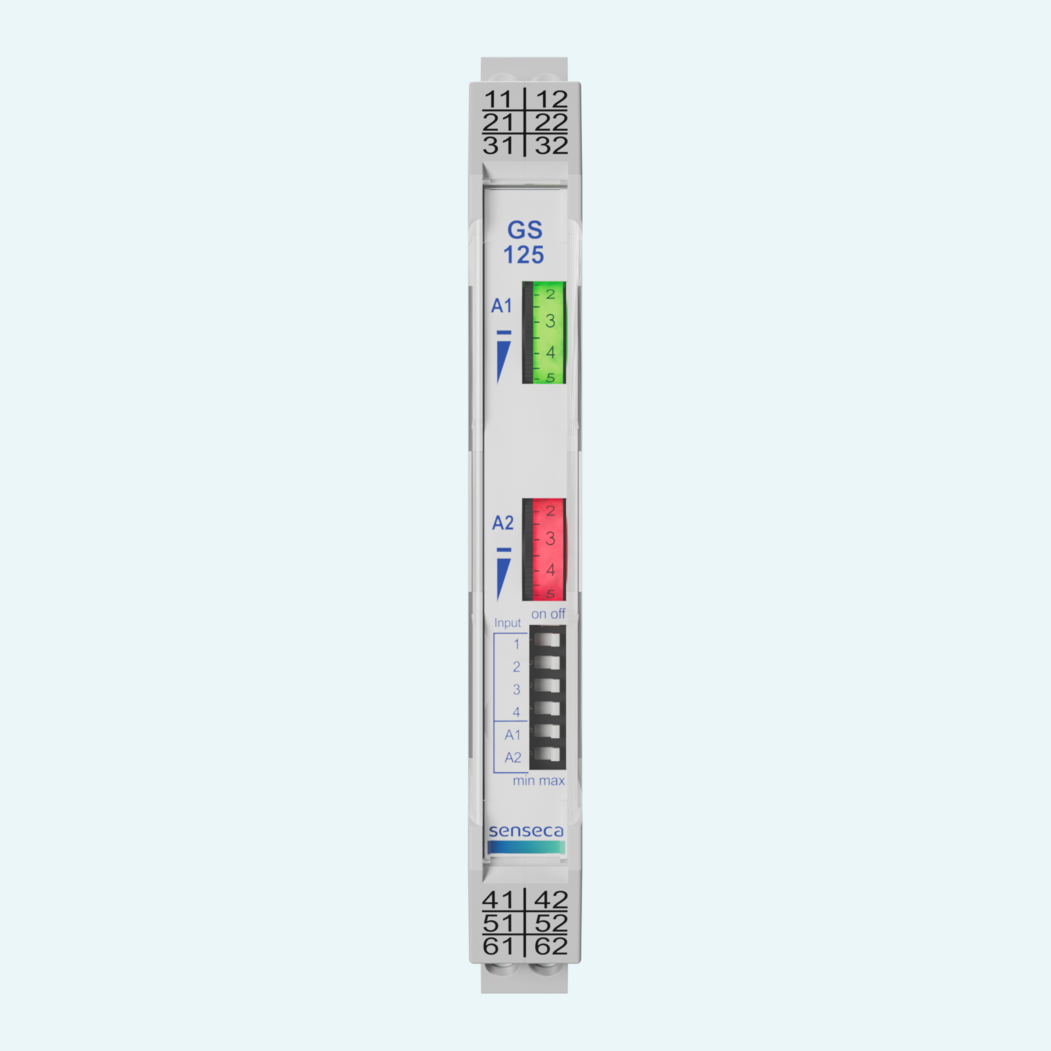

Die Grenzwerte werden über frontseitige Einstellräder eingestellt. Die Skalenbeleuchtung dient als Betriebsanzeige für den Relaiszustand.
Das Gerät überwacht Fühlerbruch, Kurzschluss und Messbereich (je nach Eingangsart). Im Fehlerfall werden die Relais inaktiv.
Geräteversionen sind für 24 V DC, 24 V DC mit Power-Rail-Anschluss oder für eine Weitbereichsversorgung von 20...125 V DC und 20...250 V AC erhältlich.
Das Gehäuse wird auf einer TS35-Hutschiene montiert und verfügt über abnehmbare kodierte Klemmen. Push-in-Klemmen sind optional erhältlich.
