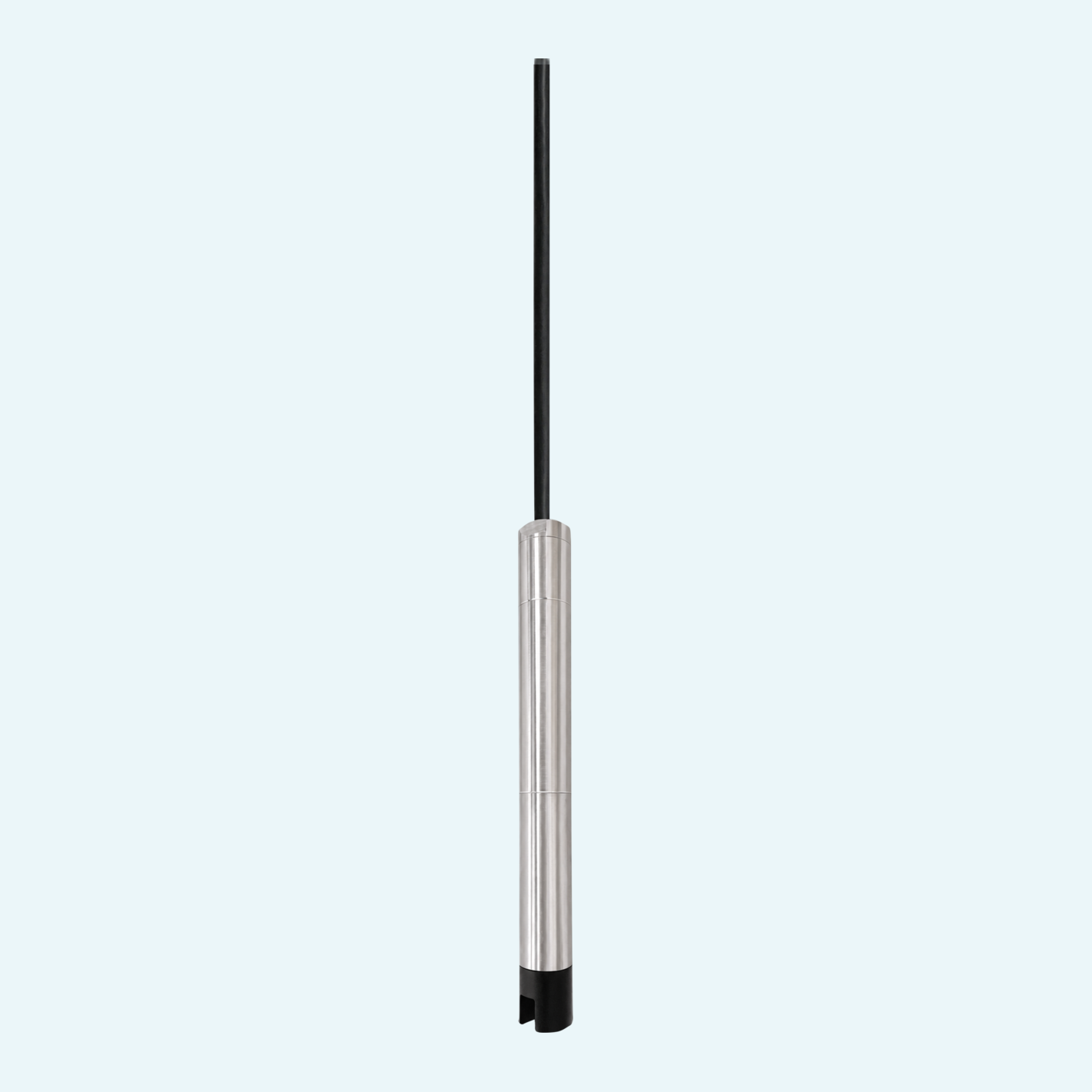

Eine zuverlässige Leitfähigkeitsmessung in engen Schächten, Bohrlöchern und anspruchsvollen Flüssigkeitsanwendungen erfordert einen kompakten Sensor, der auch unter rauen Bedingungen zuverlässig arbeitet. Conducont LP4SL überwacht kontinuierlich Leitfähigkeit und Temperatur in Süßwasser, Abwasser und Salzwasser, mit einer schlanken D22mm-Bauform für beengte Einbaustellen.
Die 4-Elektroden-Graphit-Messzelle ermöglicht eine temperaturkompensierte Leitfähigkeitsmessung von 1…50.000 µS/cm, selbst bei verschmutzten Flüssigkeiten. Ein integrierter Pt1000-Sensor sorgt für die Temperaturmessung von -20…+70°C und liefert dem Anwender sowohl den kompensierten Leitfähigkeitswert als auch die gemessene Temperatur über die digitale Schnittstelle.
Für den Langzeiteinsatz in rauen Umgebungen kombiniert der Messumformer ein Edelstahlgehäuse mit einem dickwandigen Verlängerungskabel und Stahlkern. Die Schutzart IP68 ermöglicht ein Eintauchen bis 50 m/5 bar, während die RS485-Modbus-RTU-Kommunikation, die 6…35-VDC-Versorgung und der integrierte Überspannungsschutz die Integration in Überwachungs- und Steuerungssysteme vereinfachen.
Die konduktive Graphit-Messzelle erfasst die Leitfähigkeit als temperaturkompensierten Primärwert und als nicht kompensierten Wert.
Ein Pt1000-Sensor nach IEC 60751 misst die Flüssigkeitstemperatur und stellt den Wert über die digitale Schnittstelle zur Verfügung.
Der Messumformer kommuniziert über eine bidirektionale RS485-Schnittstelle mit Modbus-RTU-Protokoll. Die Standard-Baudrate beträgt 9600 Baud, mit konfigurierbaren Einstellungen von 4800…38400 Baud.
Die D22mm-Sensorkonstruktion ist für beengte Einbaustellen wie Bohrlöcher und Schächte mit kleinem Durchmesser vorgesehen.
Das längslaufende Trägerkabel umfasst einen Stahlkern und ein Schirmgeflecht. Als Kabelmantelmaterialien stehen PE und PUR zur Verfügung.
Die Parametrierung und Bedienung erfolgen über die integrierte kabelgebundene Schnittstelle, einschließlich der Einstellungen für Adresse, Baudrate, Einheiten, Dämpfung und Offsets.
