Opzione di prodotto selezionata per Amplificatore di isolamento. Tutte le informazioni seguenti si riferiscono all'opzione di prodotto selezionata.
Gli armadi elettrici a spazio ridotto necessitano comunque di un'affidabile separazione dei segnali. TS125 converte e isola i segnali di commutazione digitali provenienti da encoder passivi, contatti di commutazione, iniziatori NAMUR secondo DIN EN 60947-5-6 e uscite elettroniche passive.

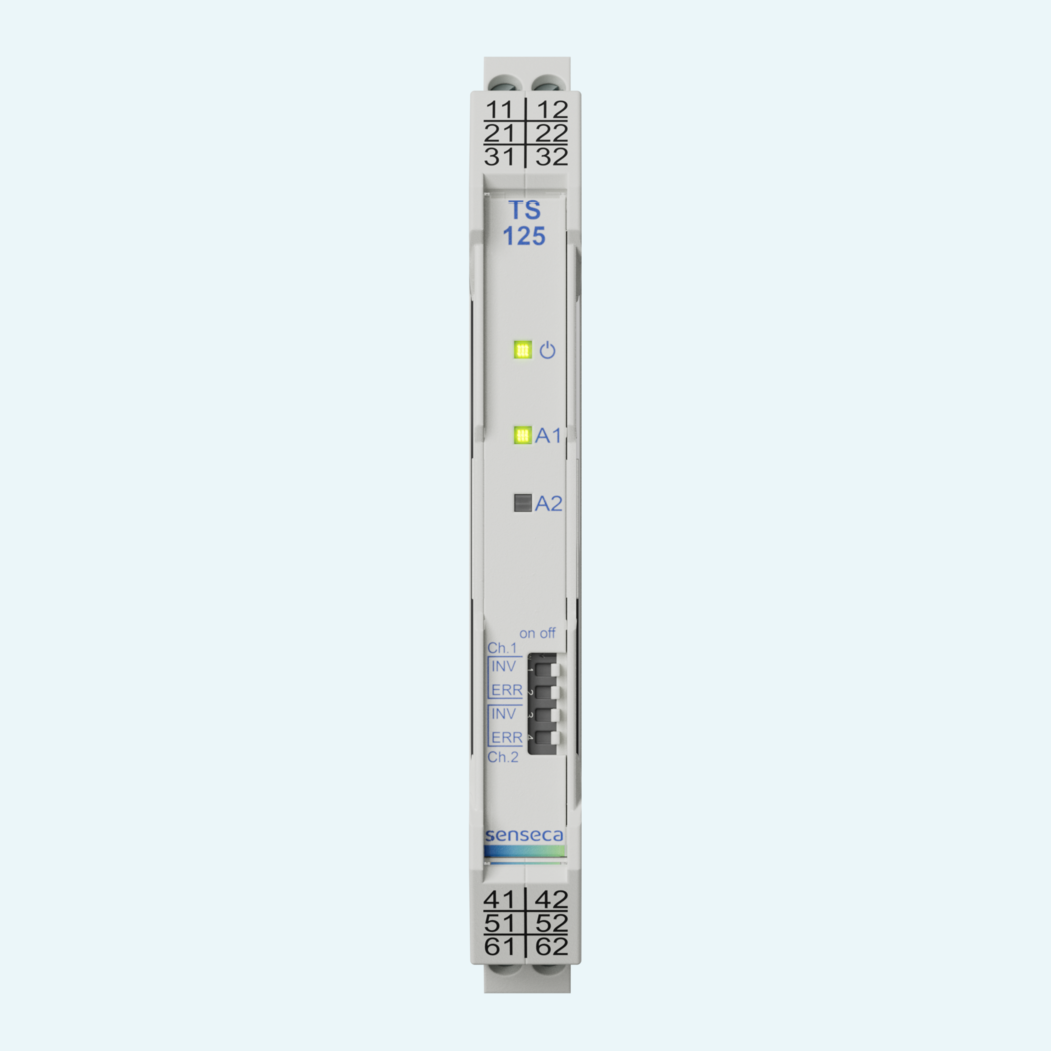

La custodia per guida DIN da 12,5 mm consente di risparmiare spazio di installazione mantenendo al contempo la commutazione a relè chiara e configurabile. Le versioni di TS125 offrono uscite a relè con funzione di chiusura e sono disponibili come dispositivi a canale singolo o a doppio canale. Una versione a canale singolo con un secondo relè può essere utilizzata come relè parallelo o relè di guasto.
Per una maggiore affidabilità di processo, il monitoraggio di linea opzionale rileva la rottura del filo al di sotto di 0,2 mA e il cortocircuito al di sopra di 7 mA. I DIP switch consentono un comportamento del relè diretto o invertito, mentre i LED frontali indicano lo stato del relè e le condizioni di guasto. Le versioni selezionate supportano ingressi a sicurezza intrinseca per sensori destinati ad aree pericolose, ed è possibile l'utilizzo in sistemi SIL2.
I dispositivi accettano encoder passivi, contatti di commutazione, iniziatori NAMUR secondo DIN EN 60947-5-6 e uscite elettroniche passive di dispositivi di terze parti.

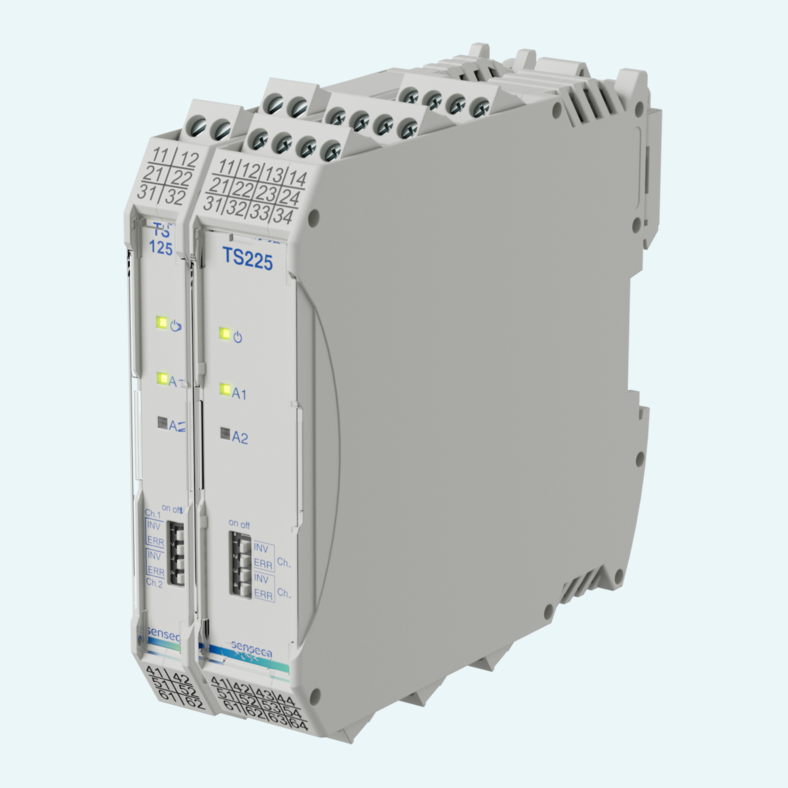

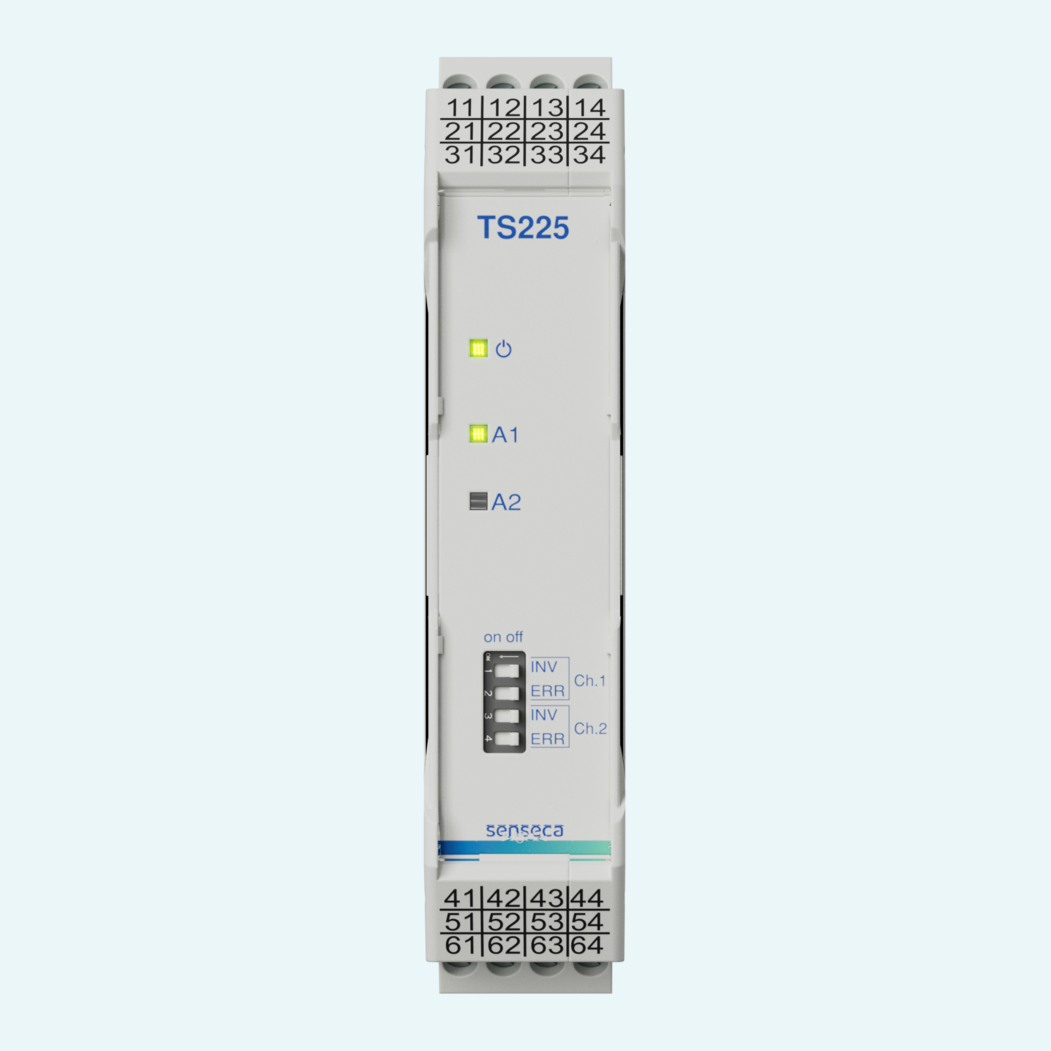

Le versioni TS125 forniscono uscite a relè con funzione di chiusura. Le versioni TS225 forniscono uscite a relè con funzione di scambio.
La famiglia comprende versioni a singolo canale e a doppio canale. È disponibile una versione a singolo canale con un secondo relè da utilizzare come relè parallelo o relè di guasto.
I DIP switch frontali impostano il comportamento diretto o invertito dell'uscita e attivano il monitoraggio degli errori per il corrispondente canale di ingresso.
Quando il monitoraggio è attivato, il dispositivo valuta le soglie di corrente per le condizioni di circuito aperto e cortocircuito e segnala gli errori tramite i LED frontali.
Le versioni TS125M e TS225M utilizzano un'alimentazione a campo di tensione esteso. Le versioni TS125L e TS125LP funzionano con 24 V DC +/- 15 %.
Le versioni TS125LP possono essere alimentate tramite un adattatore Power Rail per guida DIN, utilizzando un sistema bus nella guida di supporto per semplificare il cablaggio di più dispositivi
Sono disponibili versioni con ingressi a sicurezza intrinseca per il collegamento di sensori idonei in aree pericolose, nel rispetto dei valori chiave di sicurezza specificati.
| Ingresso binario |
Namur, Voltage-free contact
|
|---|
| Umidità relativa di funzionamento |
< 95 %RH
|
|---|---|
| Grado di protezione frontale |
IP30
|
| Grado di protezione dei terminali |
IP20
|
| Temperatura di esercizio |
-10...+60 °C
|
| Temperatura di stoccaggio |
-20...+80 °C
|

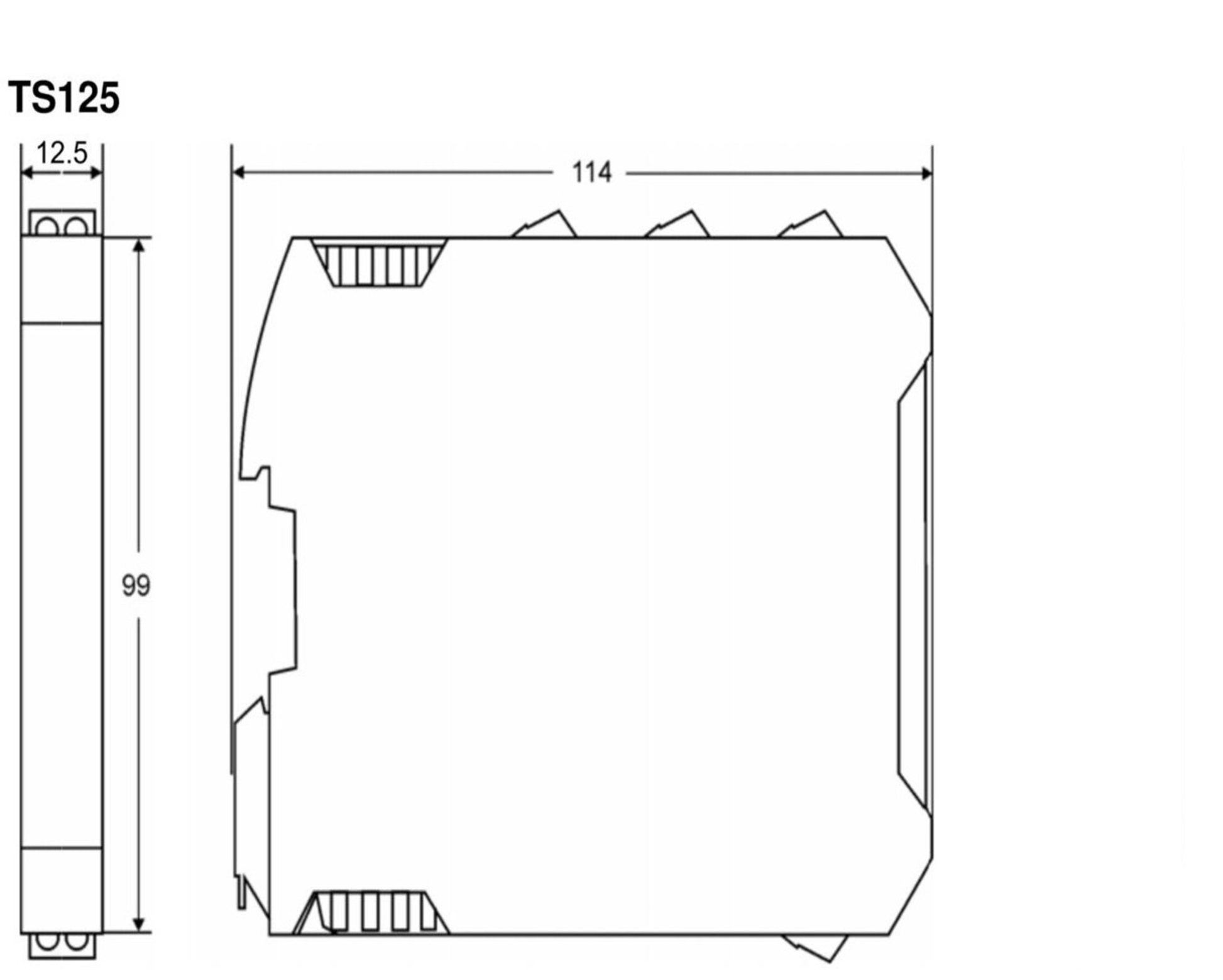

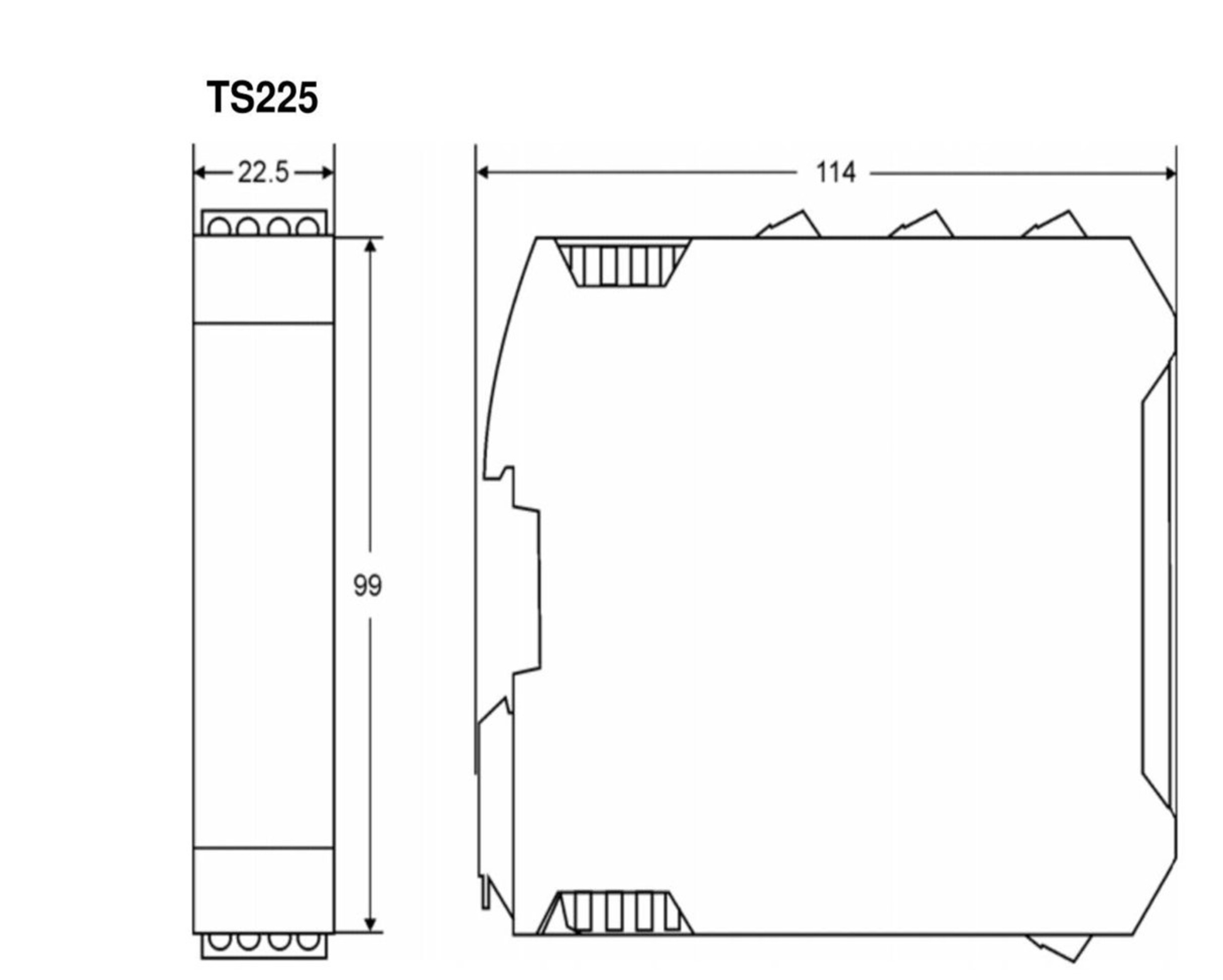

| Dimensioni della custodia/alloggiamento |
12.5 mm x 99 mm x 114 mm
|
|---|---|
| Materiale della custodia/alloggiamento |
PA6.6
|
| Conforme alla marcatura CE |
Sì
|
|---|---|
| Marcatura ATEX |
II (1) G [Ex ia Ga] IIC, II (1) D [Ex ia Da] IIIC, II 3 G Ex ec nC [ic] IIB T4 Gc
|
| Tensione ausiliaria |
24 V DC, 20…125 V DC, 85…253 V AC
Per 24 V DC ±15 %: 24 V DC Per 24 V DC ±15 %: 24 V DC |
|---|---|
| Consumo energetico |
< 1.5 VA, (1,5 W)
|
| Tensione di prova |
3 kV
|
| Tolleranza della tensione ausiliaria |
Per 24 V DC ±15 %: ± 15%
Per 24 V DC ±15 %: ± 15% |
| Tipo di uscita di commutazione |
Relais,SPST
|
|---|---|
| Capacità di carico dei contatti dei relè CA |
< 2 A < 500 VA < 250 V
|
| Capacità di carico dei contatti dei relè CC |
< 2 A < 60 W < 125 V
|
| Numero di uscite di commutazione |
1, 2
|
| Tipo di comandi |
Dip-Switches
|
|---|

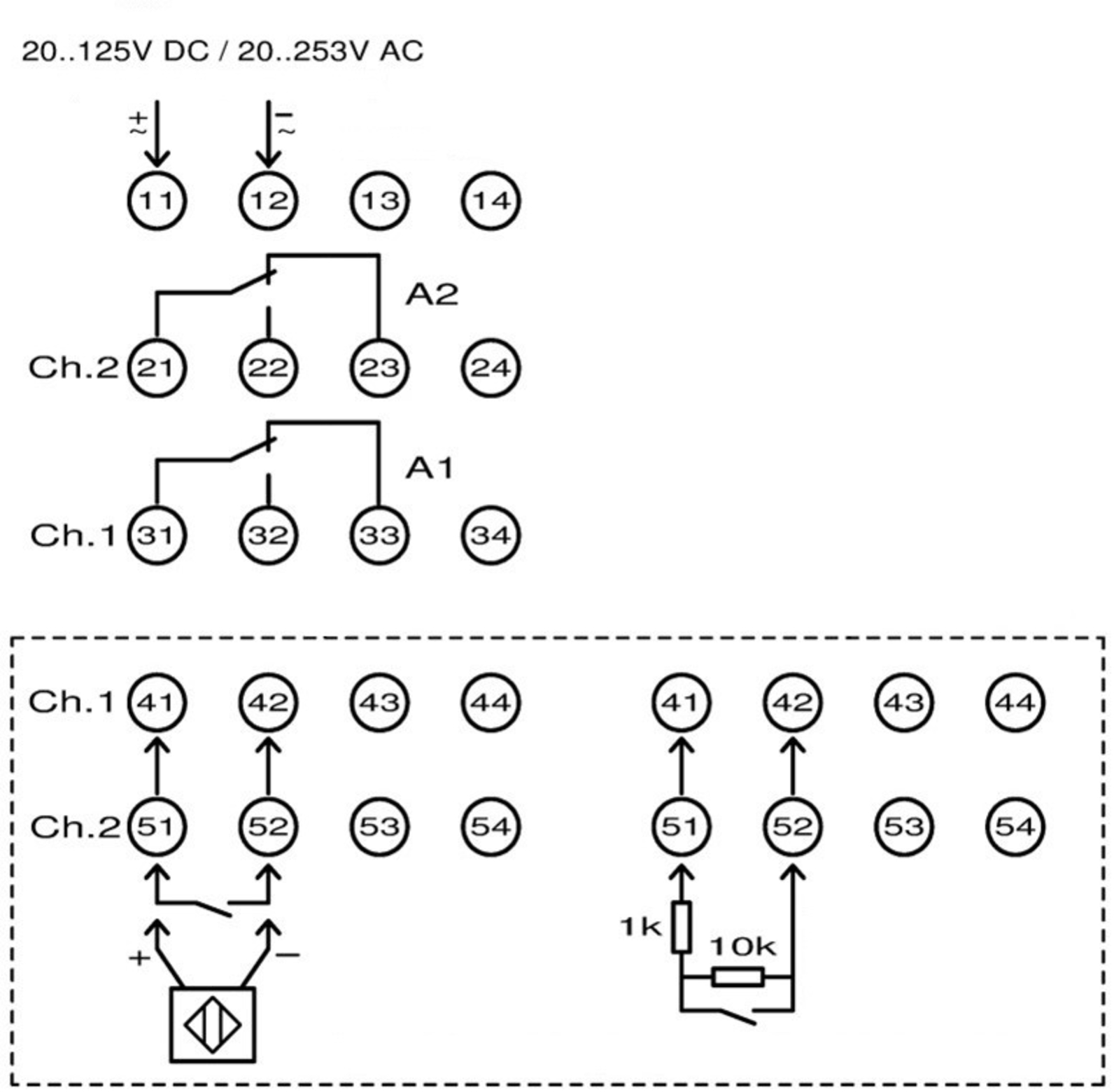

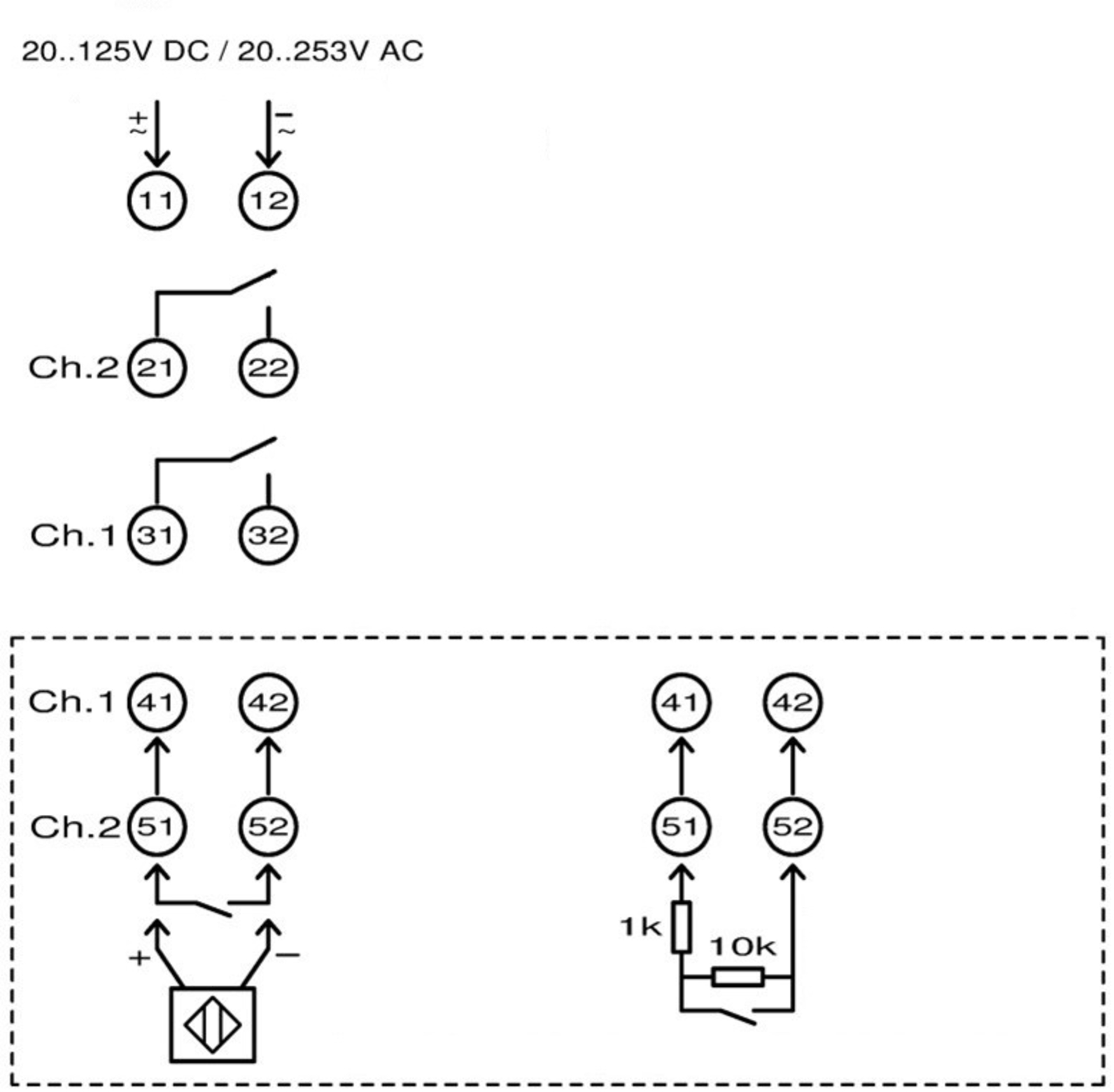

Nota: schema di collegamento che mostra il cablaggio dell'ingresso di namur e contatto di commutazione, e separatamente contatto di commutazione con rilevamento di cortocircuito e interruzione di circuito (disegno dell'ingresso a destra)
