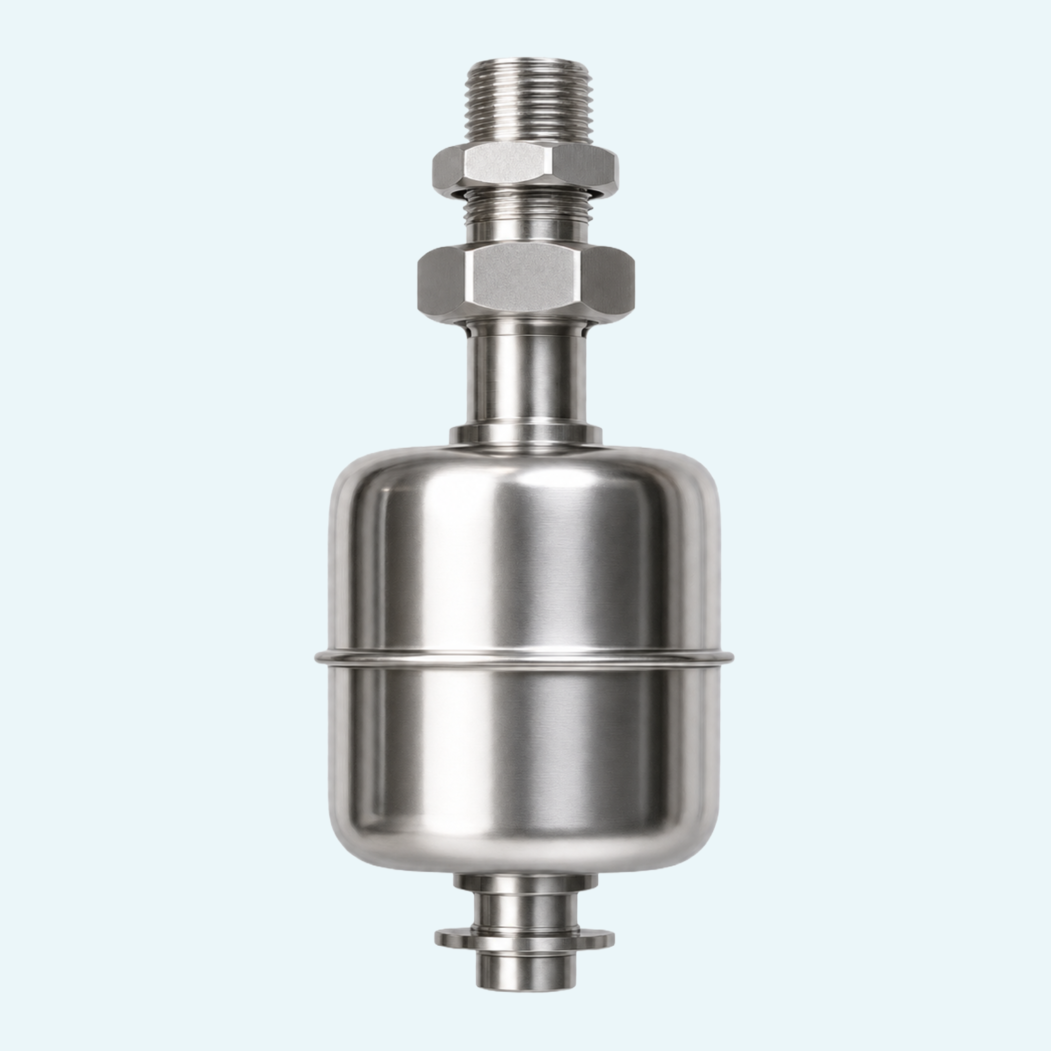

Per un semplice controllo del livello dei liquidi, queste unità standard offrono agli operatori di impianto e agli integratori OEM un modo pratico per monitorare i punti di commutazione senza aggiungere complessità superflua. Il galleggiante magnetico aziona un contatto reed all'interno dell'asta di misura, garantendo una chiara funzione di commutazione per le applicazioni di livello dei liquidi.
La progettazione mantiene basso lo sforzo di manutenzione poiché il galleggiante è l'unico elemento in movimento. Il cavo e il contatto sono sigillati nell'asta con resina epossidica, con polimerizzazione eseguita in forno a temperatura controllata. Questa costruzione garantisce un utilizzo robusto in ambienti industriali e un grado di protezione (IP) minimo di IP65.
L'unità funziona tramite un galleggiante magnetico che aziona un contatto reed situato all'interno dell'asta di misura.
Il cavo di collegamento e il contatto sono sigillati insieme all'interno dell'asta con resina epossidica, seguita da polimerizzazione in forno a temperatura controllata.
Le unità standard sono disponibili con cavi di collegamento di lunghezza 1,5 m e 3,0 m. Altre lunghezze del cavo sono disponibili su richiesta.
Le opzioni di contatto includono i tipi SPST e SPDT, con le classi di contatto indicate nelle tabelle di riferimento per le diverse varianti.
La nomenclatura copre le opzioni di filettatura maschio, incluso G (Gas) parallelo UNI 228/1
La tabella dimensionale definisce L1 come il punto di commutazione con liquidi di peso specifico = 1, con una tolleranza del punto di commutazione di +/- 3 mm.
La costruzione ATEX è indicata per la famiglia, secondo il documento SIMPLE ATEX I di riferimento
