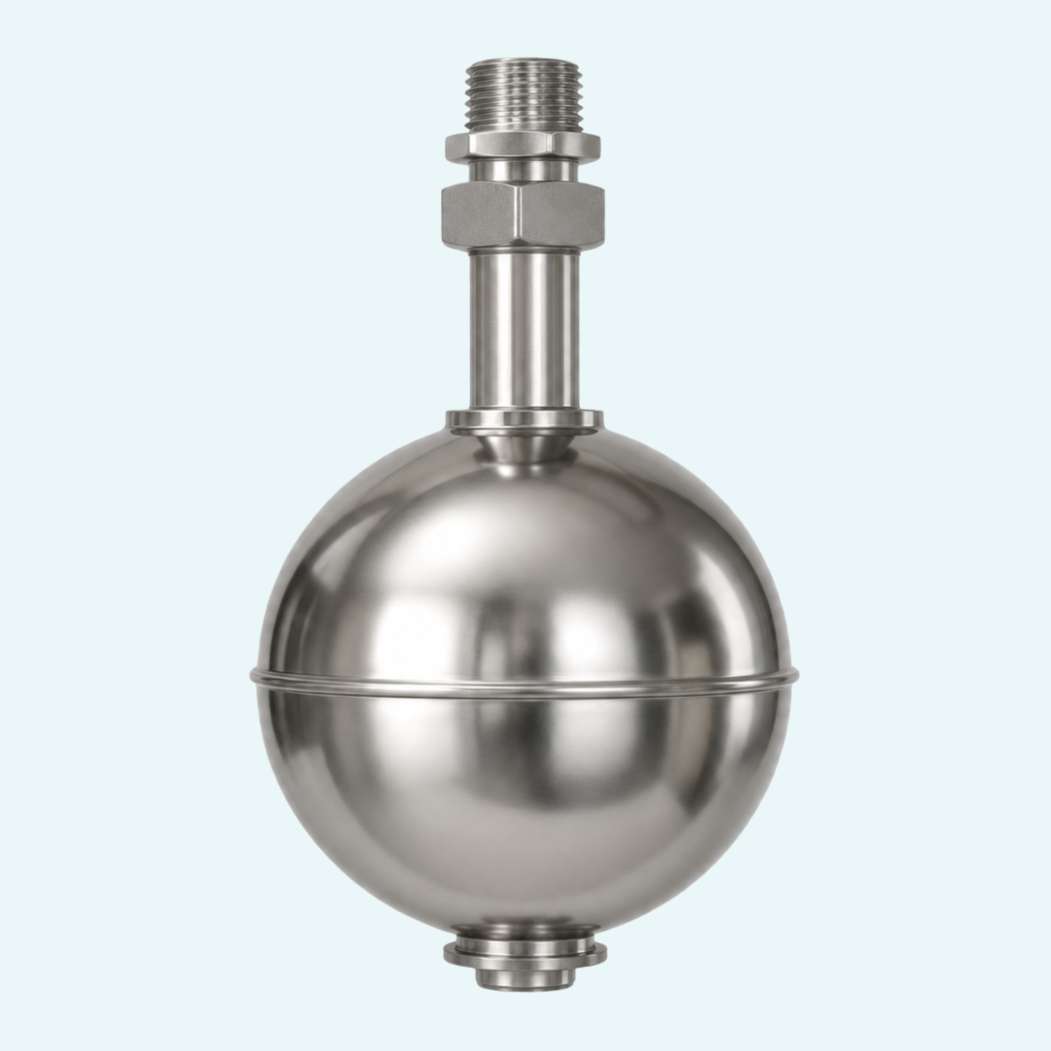

Per il semplice controllo del livello dei liquidi, queste unità standard offrono agli operatori di impianto e agli integratori OEM un metodo pratico per monitorare i punti di intervento senza aggiungere complessità superflua. Il galleggiante magnetico aziona un contatto reed all'interno dell'asta di misura, garantendo una funzione di commutazione chiara per le applicazioni di livello dei liquidi.
La progettazione mantiene basso l'impegno di manutenzione, poiché il galleggiante è l'unico elemento in movimento. Il cavo e il contatto sono sigillati all'interno dell'asta con resina epossidica, con polimerizzazione eseguita in un forno a temperatura controllata. Questa costruzione garantisce un utilizzo robusto in ambienti industriali e un grado di protezione (IP) minimo pari a IP65.
L'unità funziona tramite un galleggiante magnetico che aziona un contatto reed situato all'interno dell'asta di misura.
Il cavo di collegamento e il contatto sono sigillati insieme all'interno dell'asta con resina epossidica, seguita dalla polimerizzazione in un forno a temperatura controllata.
Le unità standard sono disponibili con lunghezze del cavo di collegamento di 1,5 m e 3,0 m. Altre lunghezze del cavo sono disponibili su richiesta.
Le opzioni di contatto includono i tipi SPST e SPDT, con le classi di contatto indicate nelle tabelle di riferimento per le diverse varianti.
La nomenclatura copre le opzioni di filettatura maschio, tra cui G (Gas) parallela UNI 228/1
La tabella dimensionale definisce L1 come punto di intervento con liquidi aventi densità relativa = 1, con una tolleranza del punto di intervento di +/- 3 mm.
Per la famiglia è prevista la costruzione ATEX, secondo il documento di riferimento SIMPLE ATEX I
