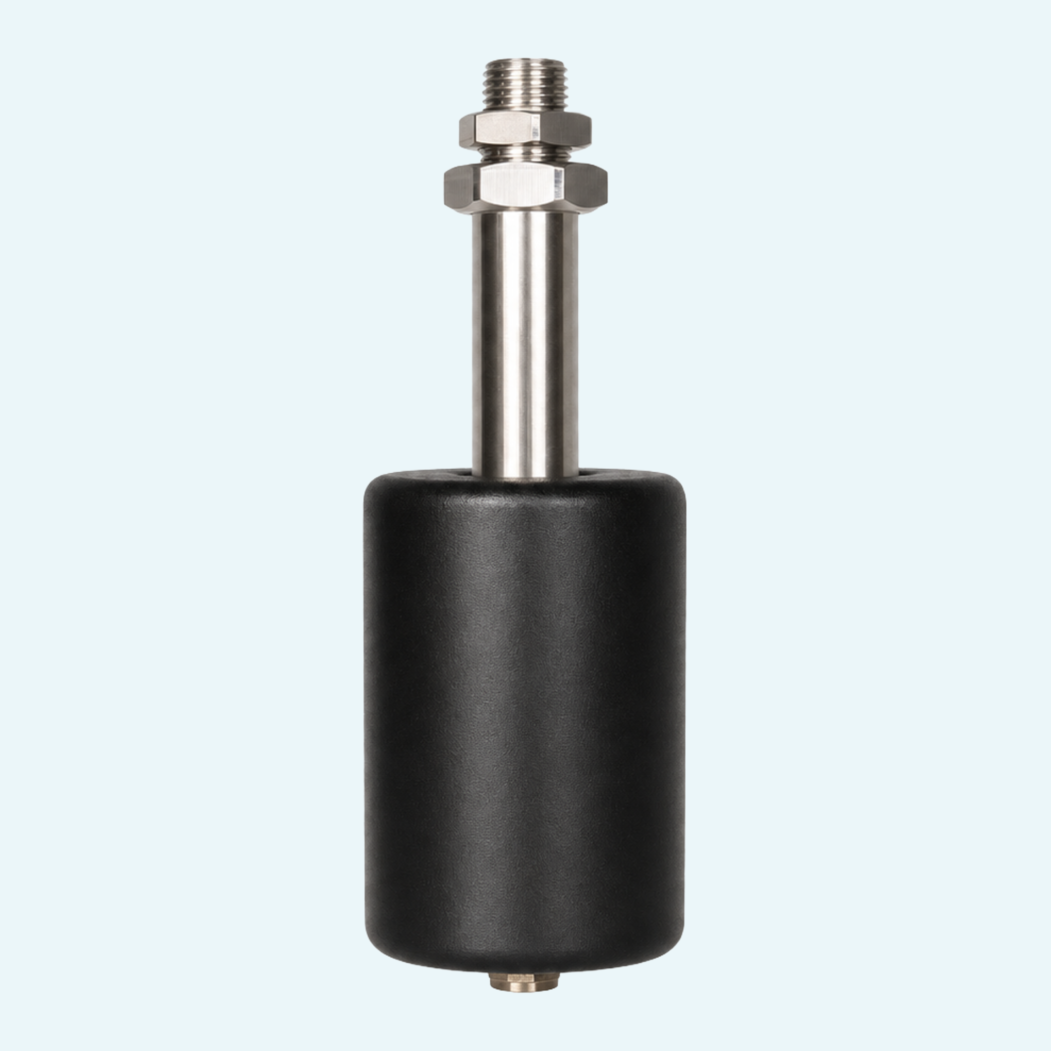

Per il semplice controllo del livello dei liquidi, queste unità standard offrono agli operatori di impianto e agli integratori OEM un modo pratico per monitorare i punti di commutazione senza aggiungere complessità inutile. Il galleggiante magnetico aziona un contatto reed all'interno dell'asta di misura, fornendo una funzione di commutazione chiara per le applicazioni di livello dei liquidi.
La progettazione mantiene basso lo sforzo di manutenzione poiché il galleggiante è l'unico elemento in movimento. Il cavo e il contatto sono sigillati nell'asta con resina epossidica, con polimerizzazione eseguita in un forno a temperatura controllata. Questa costruzione supporta un uso robusto in ambienti industriali e un grado di protezione (IP) minimo di IP65.
L'unità funziona tramite un galleggiante magnetico che aziona un contatto reed situato all'interno dell'asta di misura.
Il cavo di collegamento e il contatto sono sigillati insieme all'interno dell'asta con resina epossidica, seguita da polimerizzazione in un forno a temperatura controllata.
Le unità standard sono disponibili con lunghezze del cavo di collegamento di 1,5 m e 3,0 m. Altre lunghezze del cavo sono disponibili su richiesta.
Le opzioni di contatto includono i tipi SPST e SPDT, con le classi di contatto indicate nelle tabelle della fonte per le diverse varianti.
La nomenclatura copre le opzioni di filettatura maschio, incluso G (Gas) cilindrica UNI 228/1
La tabella dimensionale definisce L1 come il punto di commutazione con liquidi di peso specifico = 1, con una tolleranza del punto di commutazione di +/- 3 mm.
Per la famiglia è prevista la costruzione ATEX, secondo il documento SIMPLE ATEX I di riferimento
