I layout compatti dei serbatoi richiedono un controllo di livello che si installi rapidamente e non complichi il montaggio. La serie ML è progettata per applicazioni in cui contano le dimensioni ridotte e la semplicità di installazione, utilizzando un solo contatto elettrico per una commutazione diretta del livello del liquido.
Le versioni in polipropilene e PVDF coprono diverse esigenze di materiale, con valori di pressione nominale di 3 Bar o 6 Bar e valori di temperatura nominale di 90 °C o 130 °C a seconda del tipo selezionato. Le opzioni di installazione includono il montaggio dall'interno del serbatoio con filettatura del corpo M16 x 1,5, dall'esterno del serbatoio con guarnizione a compressione, oppure versioni filettate 1/2" e 3/4".
Il principio di funzionamento è semplice e affidabile: un magnete permanente nel galleggiante aziona un contatto reed sigillato nel corpo. Ruotando lo strumento di 180 gradi si modifica il comportamento del contatto tra stato N.O. e N.C. La serie offre grado di protezione IP65, opzioni di cablaggio con cavo o faston, e un campo di temperatura ambiente di funzionamento di -30 / +55 °C al 90% di UR.
Un contatto reed è sigillato nel corpo, mentre un magnete permanente all'interno del galleggiante aziona il contatto quando il liquido solleva il galleggiante.Un contatto reed è sigillato nel corpo, mentre un magnete permanente all'interno del galleggiante aziona il contatto quando il liquido solleva il galleggiante.

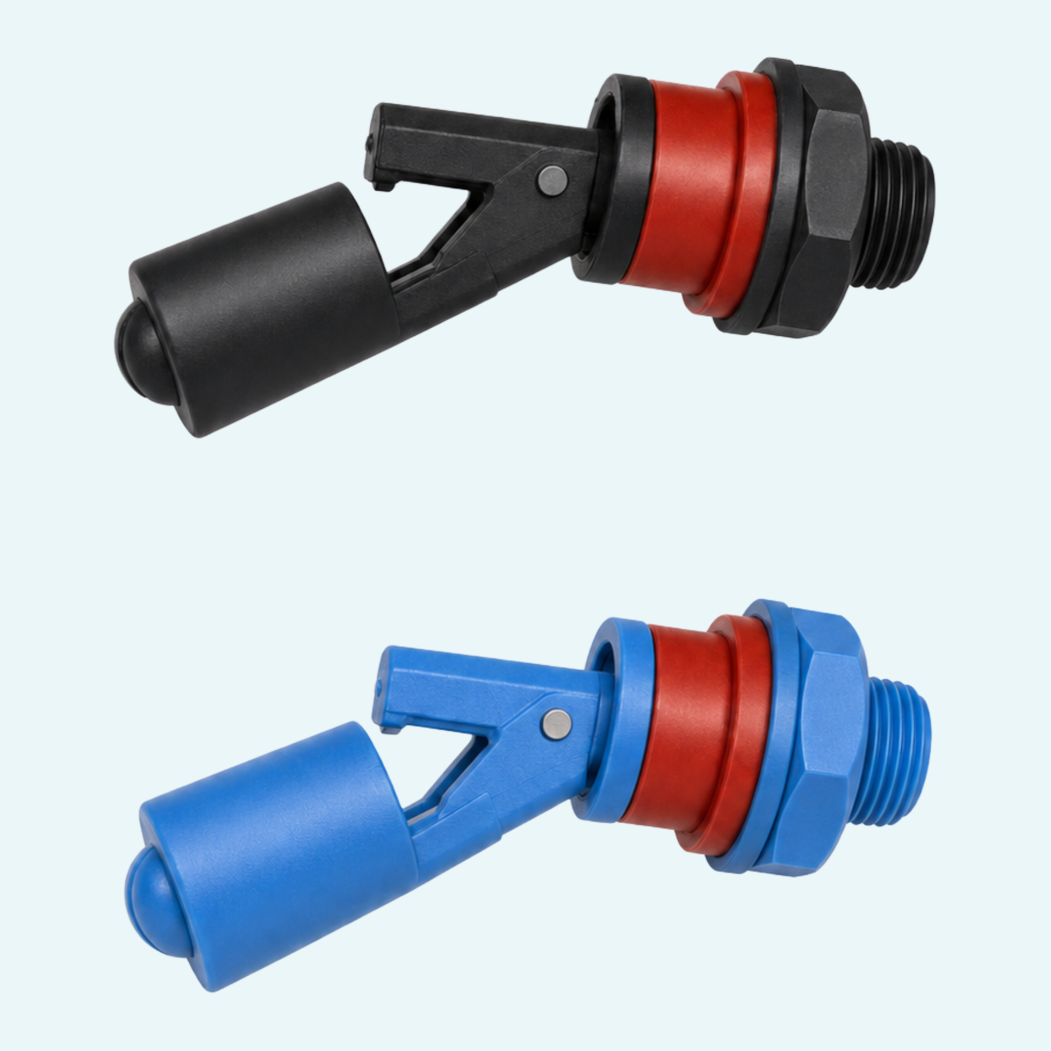

Le versioni PML utilizzano polipropilene, mentre le versioni FML utilizzano PVDF. La fonte indica il blu per le versioni PML e il nero per le versioni FML.
La serie include filettatura del corpo M16 x 1,5 per il montaggio all'interno del serbatoio, montaggio con guarnizione a compressione GC e versioni filettate 1/2" o 3/4".

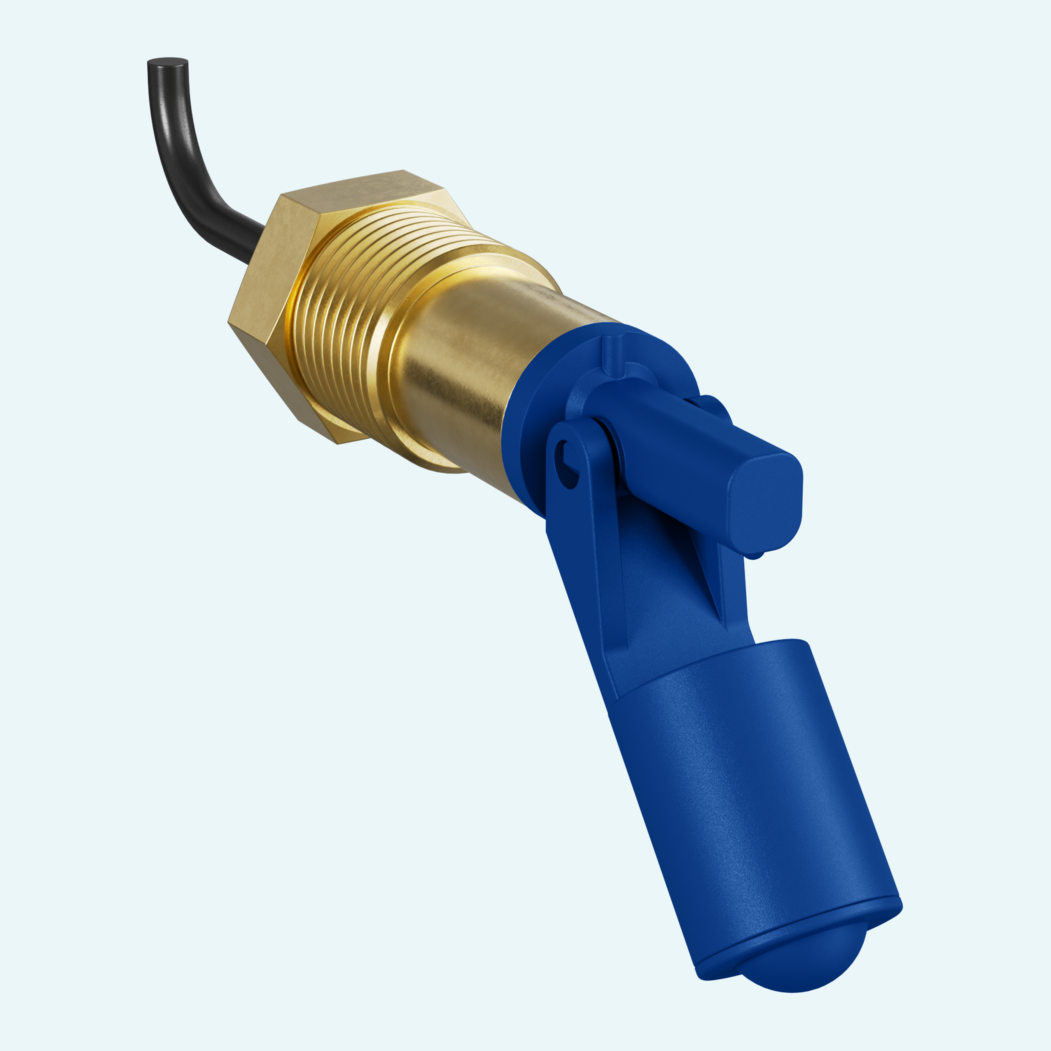

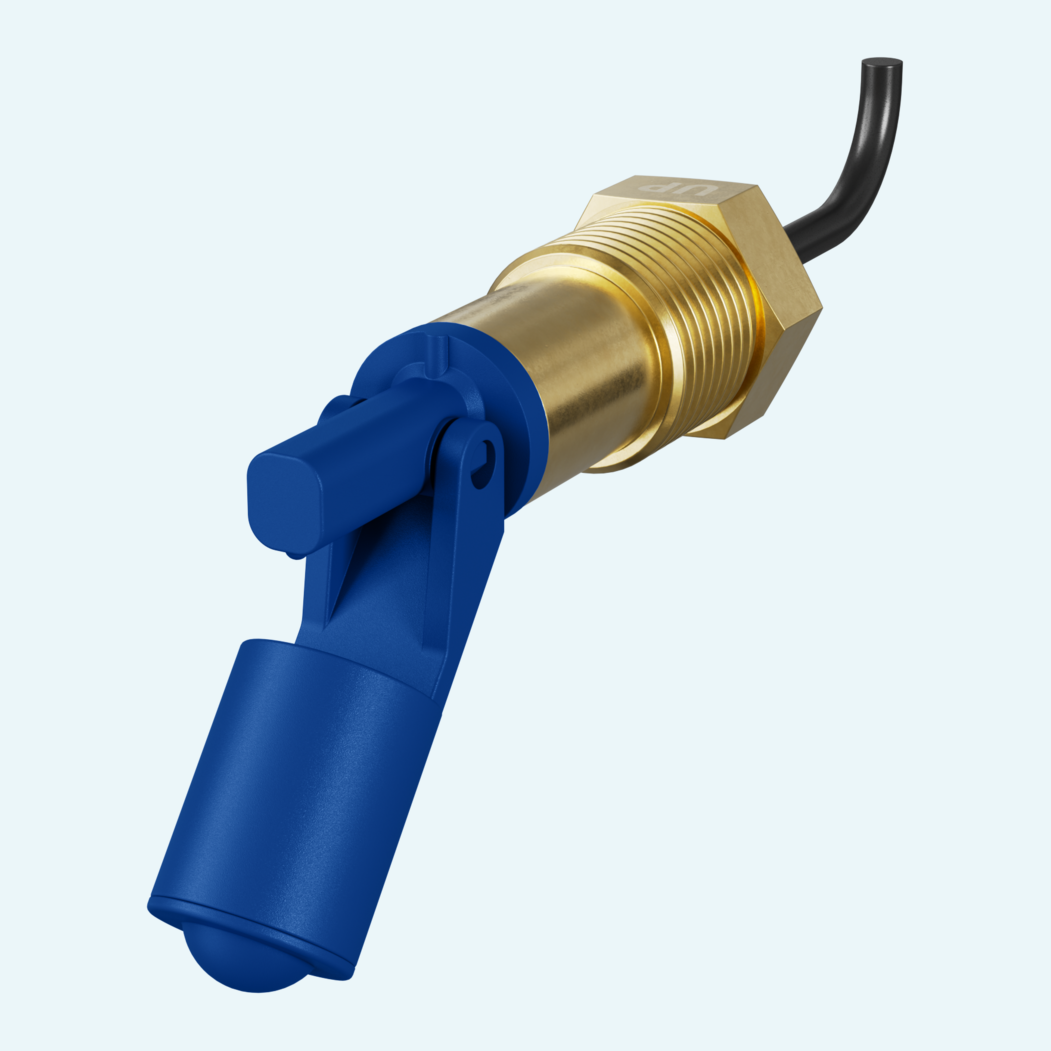

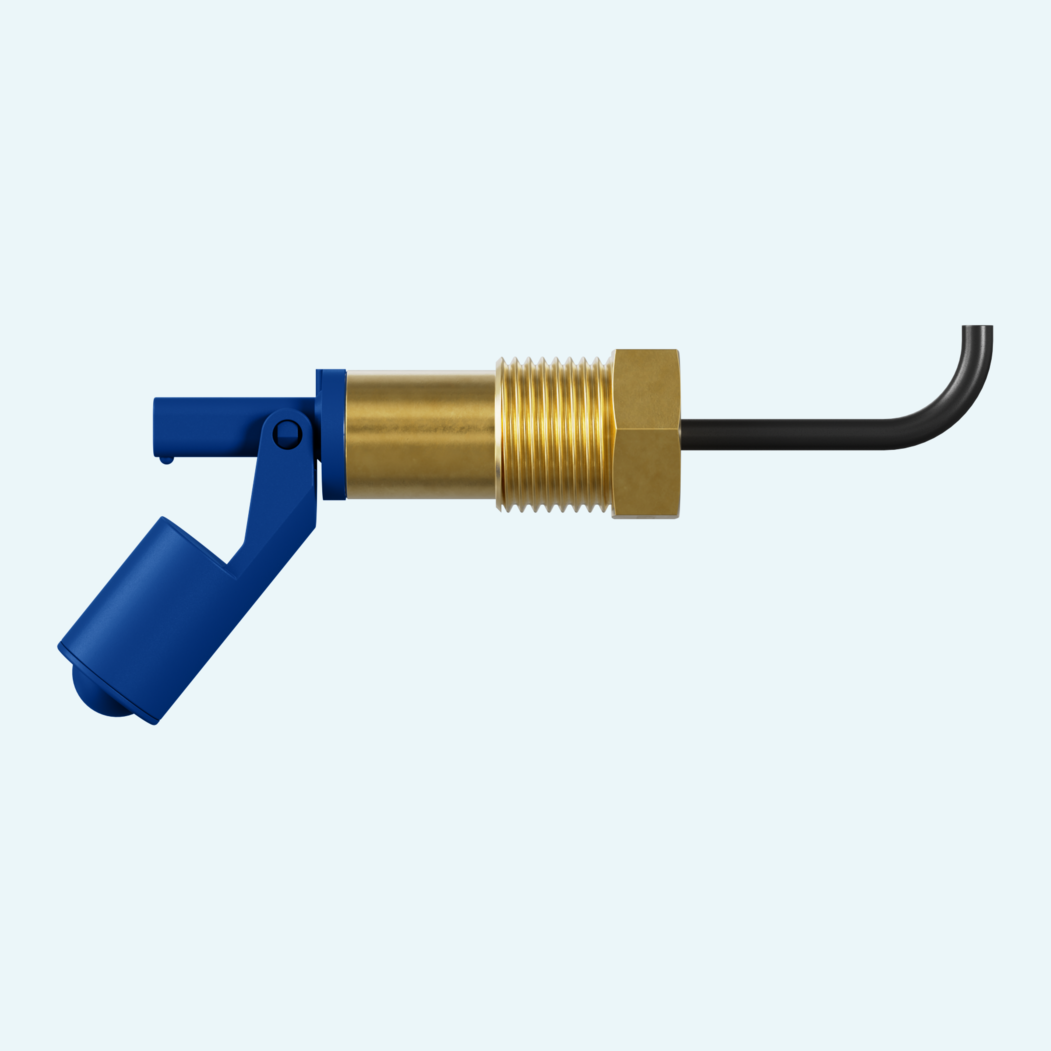

Le versioni filettate sono disponibili con filettatura conica UNI 7/1 o conica NPT, con opzioni di materiale in ottone, AISI-316, polipropilene o PVDF.
Le opzioni di contatto elettrico includono SPST e SPDT, con valori nominali definiti per VA, W, AC, DC e corrente nei dati tecnici.
Il cablaggio è disponibile con cavo da 1,5 m o 3 m. È previsto il cavo di lunghezza su richiesta, mentre il faston maschio 2 x 0,8 è disponibile solo sulle versioni 16K - GC.
Il Viton è indicato come materiale standard della guarnizione, con il silicone disponibile su richiesta.
I dati di installazione specificano le dimensioni del foro sul serbatoio, i limiti di spessore della parete e il posizionamento della guarnizione per il montaggio interno ed esterno.
