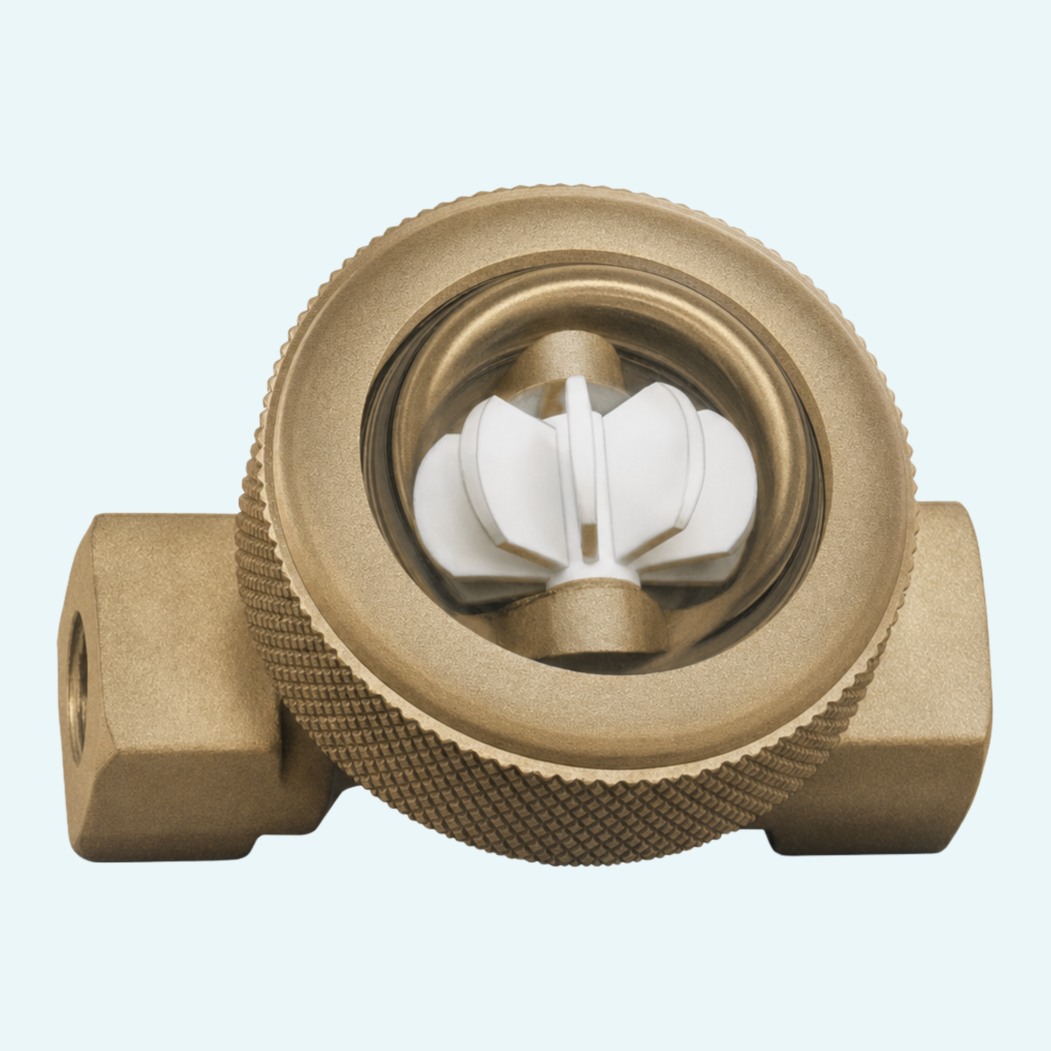

Per un rapido controllo visivo del flusso di liquido, questo indicatore meccanico offre agli operatori una lettura chiara e diretta senza elettronica. Il design a cupola garantisce una buona visibilità del rotore, e il movimento del rotore è proporzionale alla portata per l'indicazione quantitativa del flusso in applicazioni con acqua e olio.
La famiglia copre da DN 8 a DN 25 con filettature interne da G1/4 a G1, rendendola adatta a diverse dimensioni di tubazione nei sistemi industriali per liquidi. Il Qmax consigliato raggiunge fino a 26,5 l/min H2O, mentre i valori di avviamento del rotore variano da 0,5...5,0 l/min H2O a seconda della dimensione.
Un corpo robusto in bronzo e ottone garantisce un impiego affidabile in installazioni gravose. I materiali a contatto con il fluido comprendono bronzo, ottone, vetro sodico-calcico, acciaio inossidabile, Nylon e NBR, con temperature dei fluidi da -20...+100 °C, resistenza alla pressione PN 6 e una perdita di carico di 0,05 bar a Qmax.
Il dispositivo utilizza un rotore per l'indicazione quantitativa della portata, con la rotazione del rotore proporzionale alla portata.
La famiglia comprende versioni con filettatura interna da G1/4 a G1 per diametri nominali DN 8, DN 10, DN 15, DN 20 e DN 25.
L'indicatore di flusso è specificato per temperature dei fluidi da -20...+100 °C e resistenza alla pressione PN 6.
Il dispositivo è destinato ad acqua e oli. Per fluidi con viscosità più elevata, il valore di avviamento del rotore tende ad essere più alto.
L'installazione deve evitare l'afflusso dall'alto.
