Una chiara visibilità locale del flusso è importante quando aggiungere cablaggi è superfluo o poco pratico. Questo indicatore di flusso mostra il flusso d'acqua meccanicamente, senza alimentazione elettrica, e utilizza un'indicazione tarata individualmente per rendere rapidi e diretti i controlli in loco.
Il principio di misura mantiene l'indicazione protetta dal fluido. Un pistone dotato di magnete si muove contro una molla e aziona la lancetta tramite accoppiamento magnetico, mentre la separazione ermetica aiuta a evitare che l'unità di visualizzazione venga contaminata dal fluido. Ciò favorisce una lettura affidabile nelle applicazioni con acqua da 0,1...85 l/min.
Il design compatto si adatta alle dimensioni DN 8...25 con filettature interne G 1/4...G 1. Sono disponibili versioni in ottone e in acciaio inossidabile, con resistenza alla pressione PN 200 ed eventualmente PN 500, oltre a temperature del fluido da -20...+120 °C per condizioni di installazione impegnative.
Un pistone dotato di magnete viene spinto dal fluido contro una molla e aziona la lancetta tramite accoppiamento magnetico.

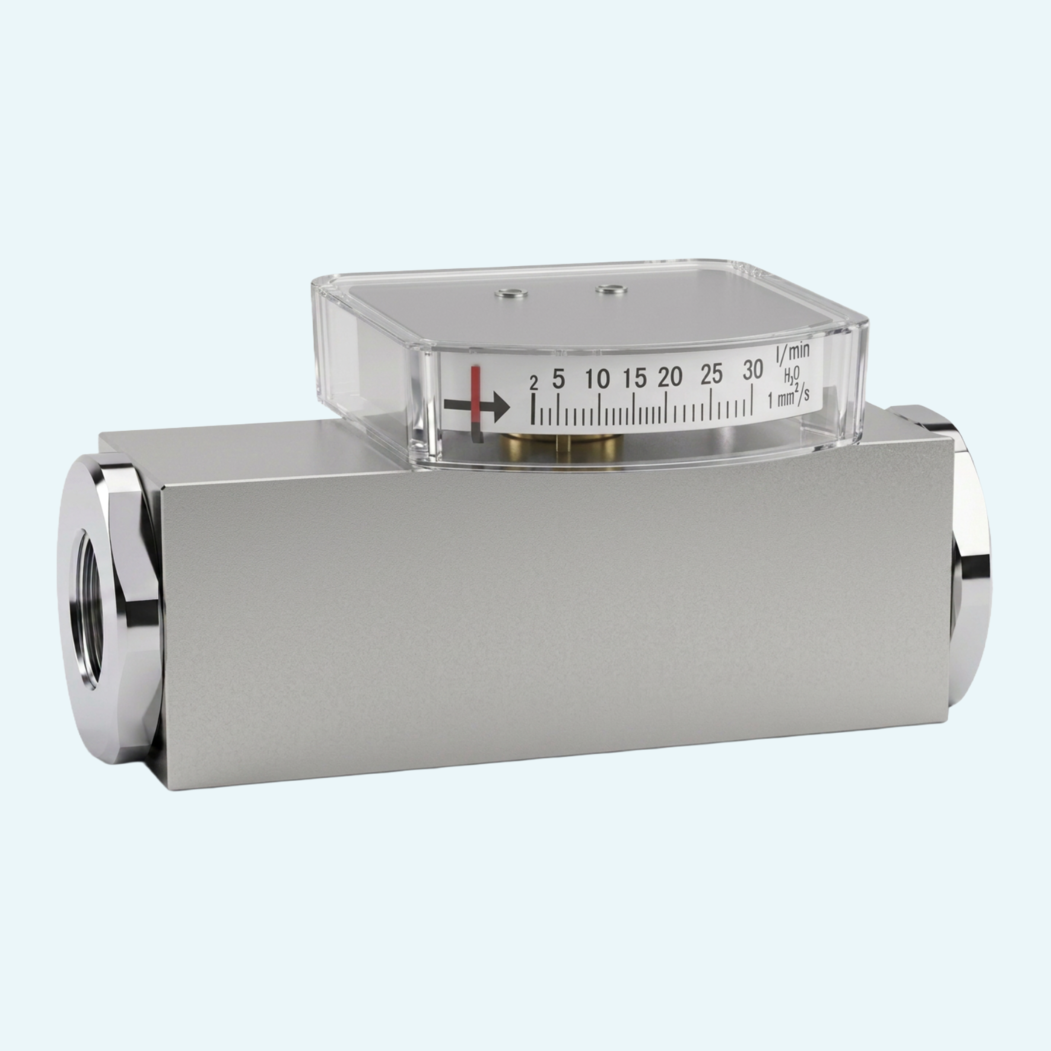

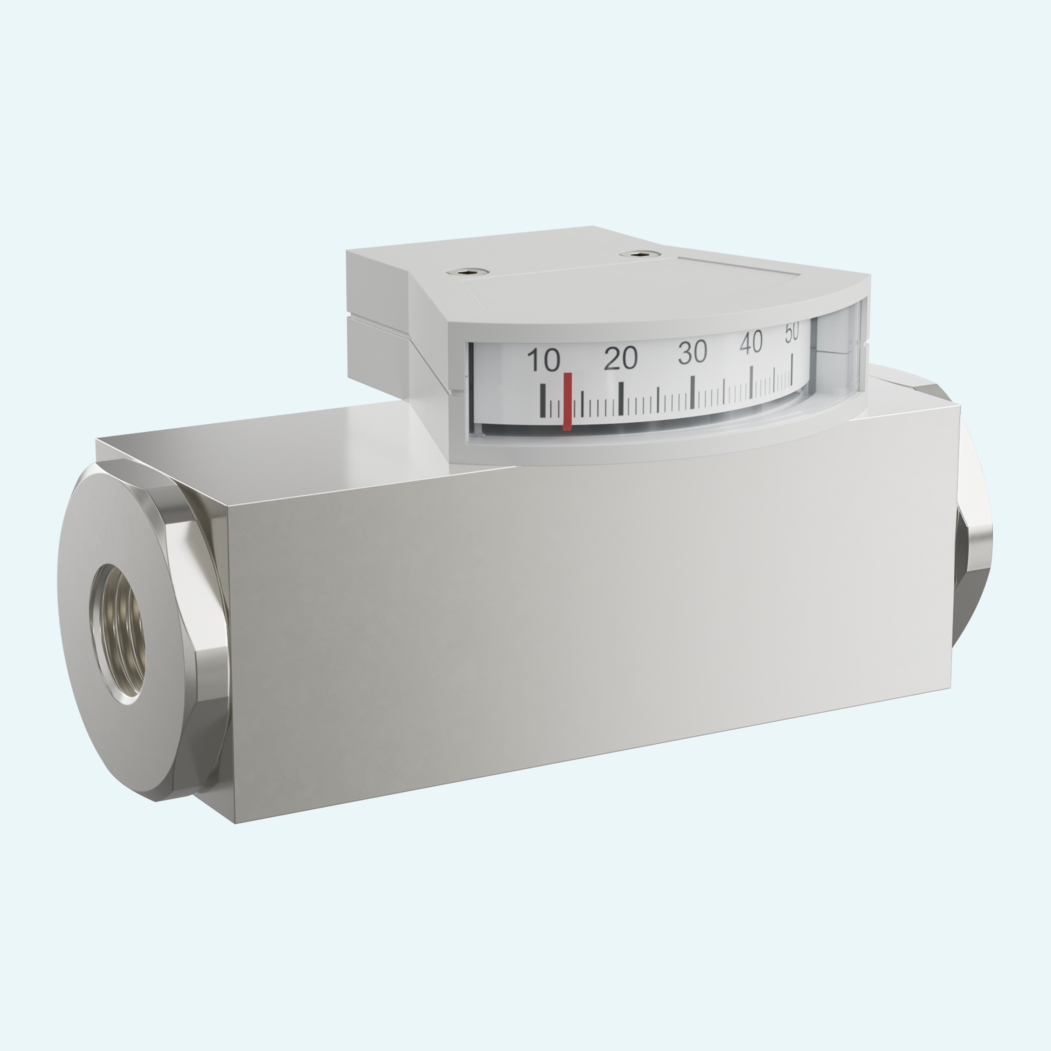

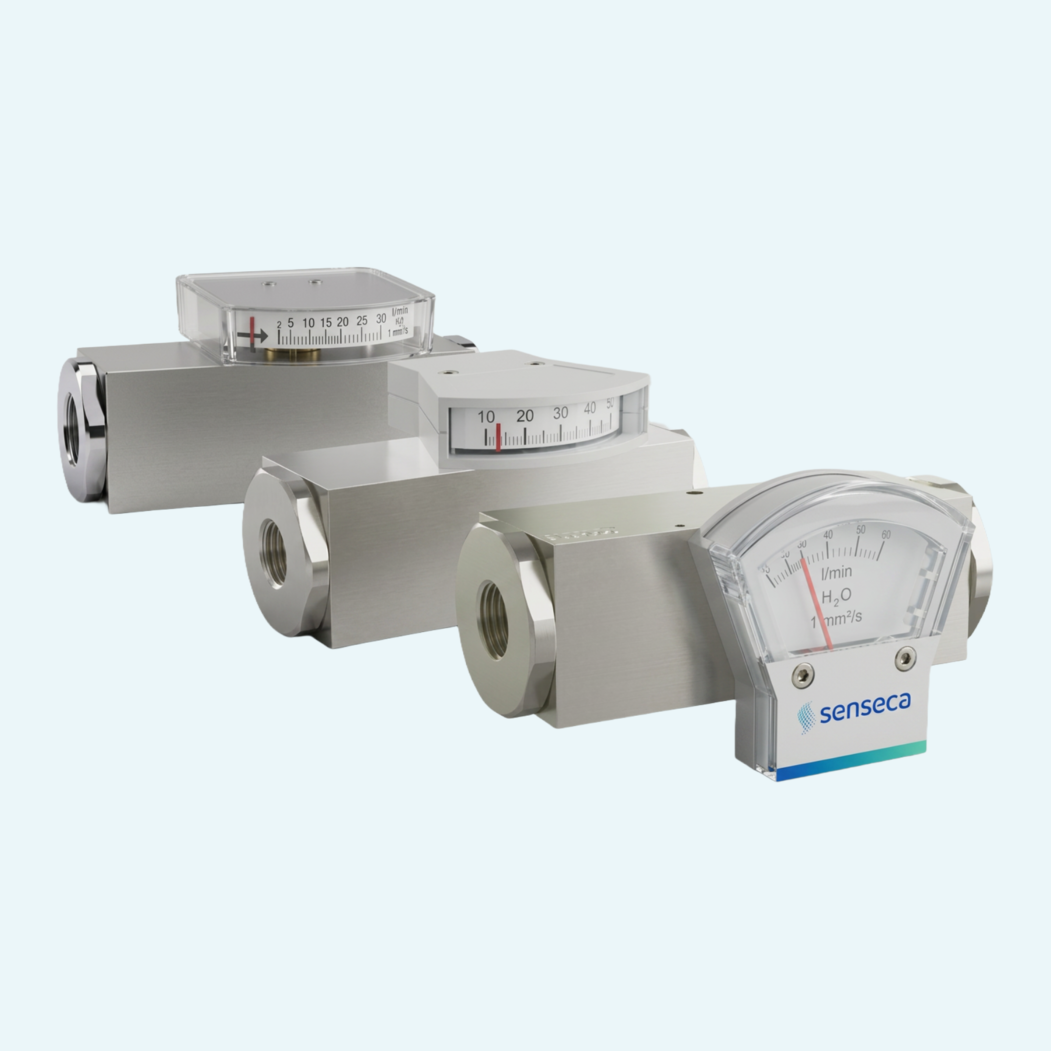

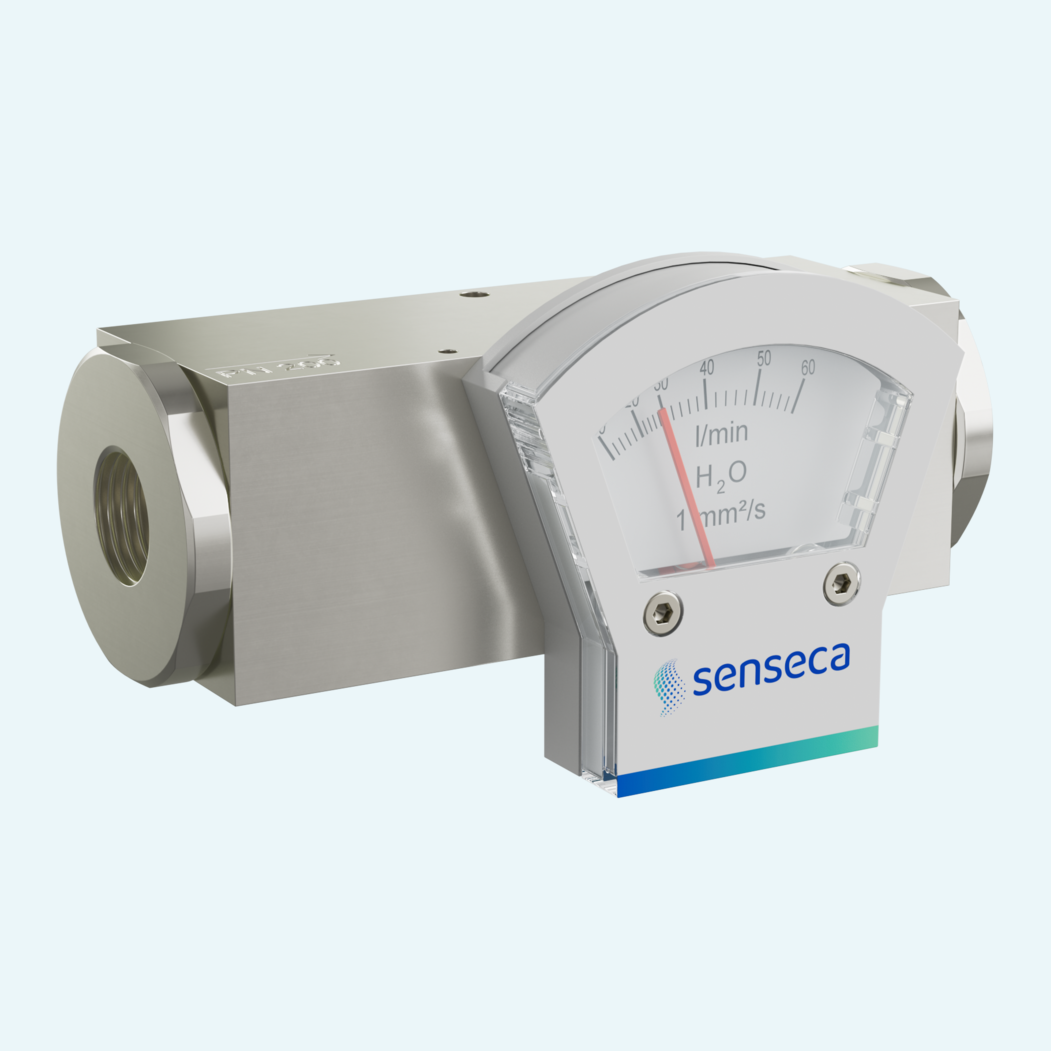

La famiglia comprende le versioni con display laterale O e O1 e la versione con display frontale Z1.
Gli indicatori coprono DN 8...25 con filettature interne G 1/4...G 1. Su richiesta sono disponibili ulteriori tipi di raccordo.
Le parti a contatto con il fluido sono previste nelle versioni in ottone o acciaio inossidabile, con NBR per l'ottone e FKM per l'acciaio inossidabile.
La versione standard è tarata per flusso orizzontale da sinistra. Sono possibili altre posizioni di montaggio, che influiscono sul campo di indicazione.
Sono disponibili campi di misura speciali, scale personalizzate, pressione nominale PN 500, indicazione di temperatura 0...120 °C e pistone rinforzato.
