Le temperature delle tubazioni determinano spesso il successivo intervento di manutenzione negli impianti di riscaldamento, sanitari, refrigerazione e condizionamento dell'aria. Questa sonda a clamp fornisce ai tecnici letture dirette della temperatura superficiale su tubazioni fino a 30 mm, con una termocoppia di tipo K che copre -65 ... +150 °C.
Per letture affidabili sul campo, la sonda utilizza materiale di Classe 1 secondo IEC 60584-1, con un'accuratezza di ±1,5 °C o 0,40% sull'intero campo di misura. Le punte del clamp sono progettate per bilanciare velocità di risposta e robustezza, offrendo un tempo di risposta T90 di circa 3 s pur rimanendo adatte al contatto costante con tubazioni fredde o calde fino a 150 °C.
Utilizzata con uno strumento a due canali idoneo come ECO 130.2 o PRO 131.2/135.2, due sensori possono confrontare direttamente le temperature di mandata e di ritorno. Le versioni con spina piatta miniaturizzata e con connessione a estremità libere semplificano l'integrazione.
La sonda utilizza una termocoppia di tipo K nichel-cromo/nichel-alluminio conforme a IEC 60584-1 per la misura della temperatura superficiale su tubazioni.

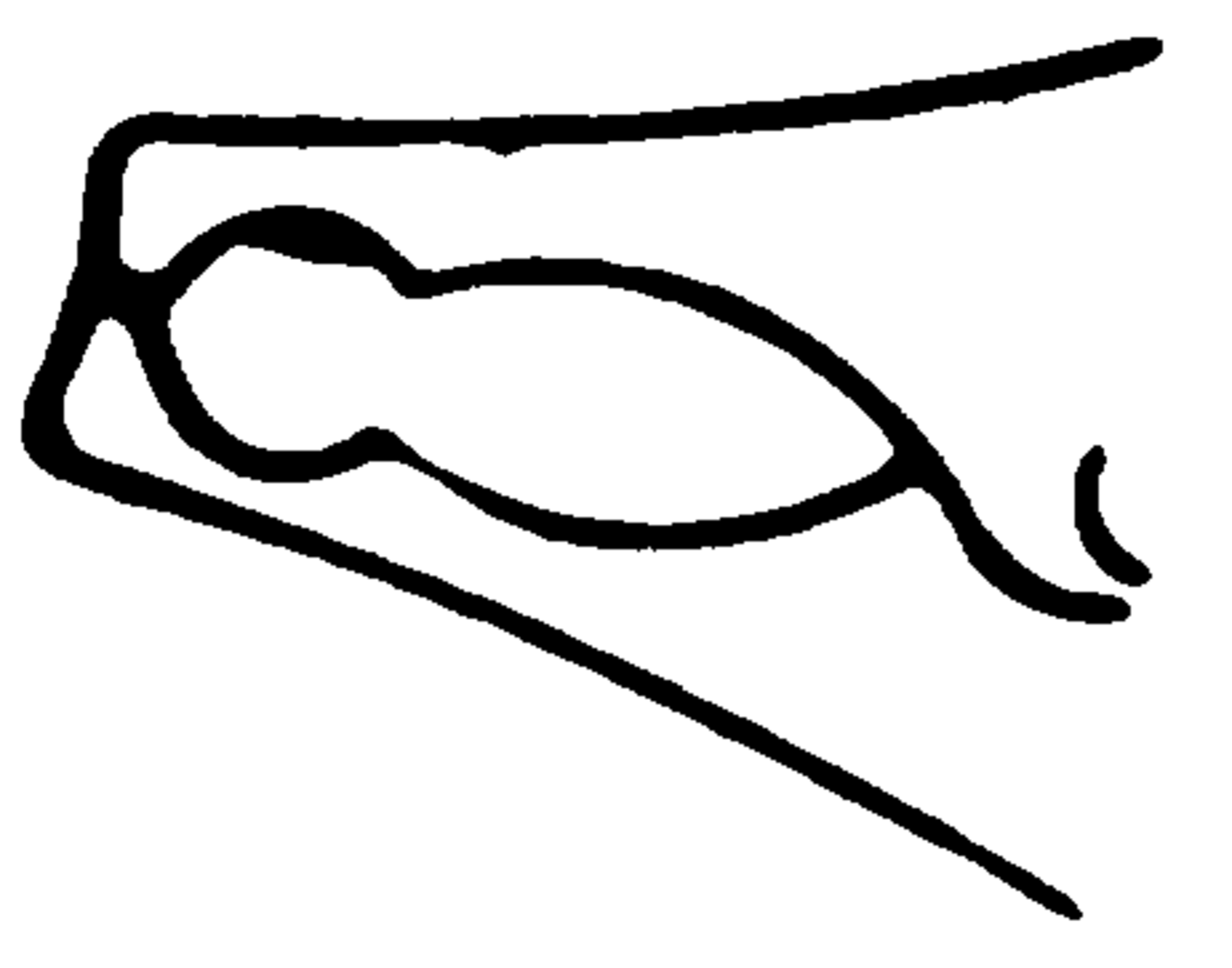

Il design a clamp è compatibile con tubazioni di diametro fino a 30 mm e mantiene le punte del sensore a contatto costante con superfici di tubazioni fredde o calde. Lunghezza totale di 170 mm.

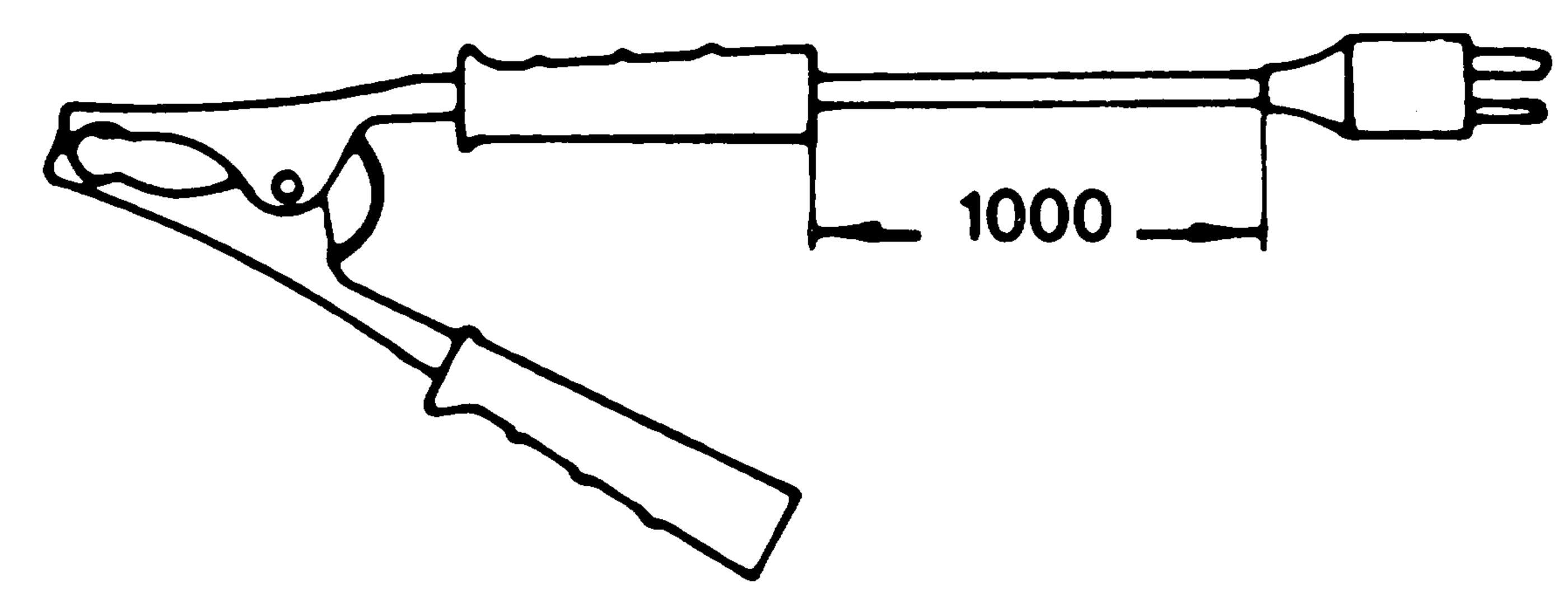

La configurazione standard prevede un cavo in silicone con diametro di 4 mm e lunghezza di 1 m.

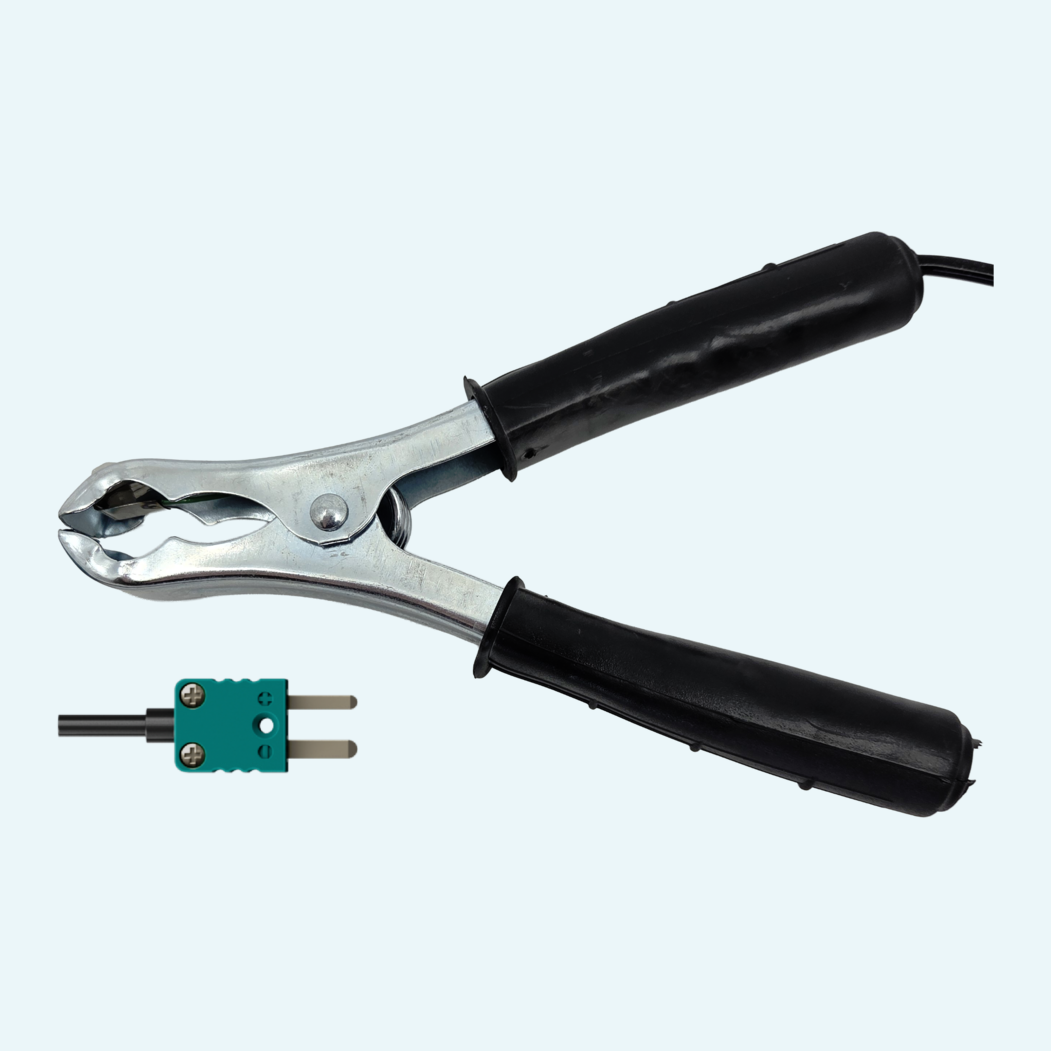

Il cavo può essere terminato con una spina piatta miniaturizzata oppure lasciato con estremità libere e capicorda.

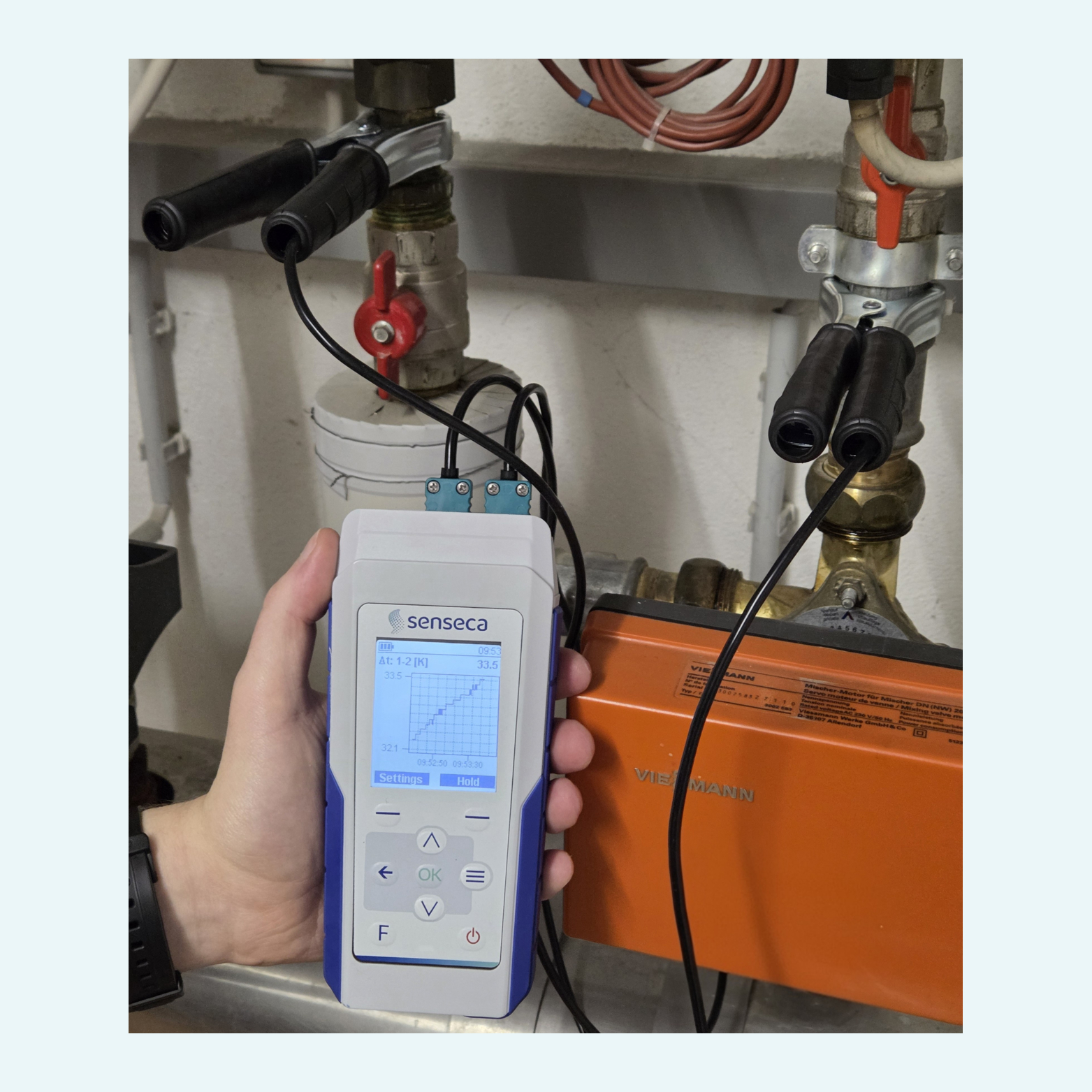

Con dispositivi di visualizzazione idonei come ECO 130.2 o PRO 131.2/135.2, due sensori a clamp possono misurare le differenze di temperatura tra due tubazioni.
| Principio di misurazione |
Thermocouples
|
|---|---|
| Sensore di temperatura |
Type K, Class 1
|
| Intervallo di temperatura TC K |
-65...+150 °C
|
| Tempo di risposta (T90), uscita analogica (passiva) |
3 s
|
|---|
| Cavo |
1 m Silicon
|
|---|---|
| Attacco |
Miniature flat pin plug
|
| Lunghezza della sonda |
170 mm
|
| Tipo |
surface probe
|
