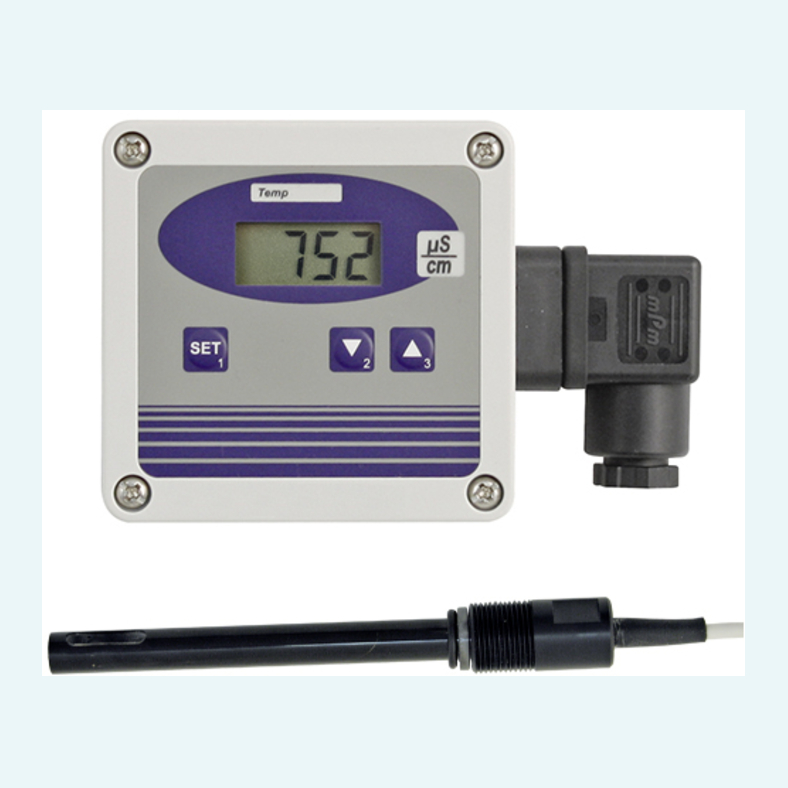

I fluidi con conducibilità più elevata e i liquidi contaminati pongono maggiori esigenze alla cella di misura. GLMU 400 MP utilizza una cella di conducibilità a 4 poli, che la rende particolarmente adatta per misure superiori a 2000 µS/cm, per l'acqua di mare e per applicazioni soggette a contaminazione.
Il trasmettitore misura la conducibilità e i valori calcolati, tra cui resistività specifica, TDS e salinità, con cinque campi di conducibilità da 0,1 µS/cm a 500 mS/cm. Il valore attuale viene visualizzato sul display LCD a 4 cifre, mentre la temperatura può essere visualizzata con la semplice pressione di un tasto.
L'integrazione in sistemi di monitoraggio o di controllo avviene tramite un'uscita standard scalabile. La versione definita in fabbrica fornisce 4...20 mA o 0...10 V, e l'uscita può essere assegnata a valori visualizzati selezionati. La compensazione della temperatura è configurabile come disattivata, compensazione non lineare per acque naturali secondo la norma EN 27888, oppure compensazione lineare con coefficiente regolabile.
GLMU 400 MP uses a 4-pole measuring cell for applications above 2000 µS/cm, contamination-prone liquids and seawater.
The transmitter can be configured for conductivity, specific resistivity, TDS or salinity. The selected function determines the available measuring ranges.
Compensation can be switched off, set to nonlinear compensation for natural waters according to EN 27888, or set to linear compensation with an adjustable coefficient.
The device is available with a 4–20 mA two-wire output or with 0–1 V and 0–10 V three-wire outputs. The output type is fixed at the factory.
The lower and upper output points are set by entering the display values assigned to 4 mA and 20 mA, or to the voltage output limits.
The 4-digit LCD displays the current measured value. Temperature, minimum values and maximum values can be called up using the device keys.
Parameters are set via keyboard, including cell constant, measuring function, range, temperature compensation, reference temperature and TDS factor.
The ABS wall-mount housing uses an angled plug according to DIN 43650 for the electrical connection
| Temperatura del fluido |
-5...+80 °C
|
|---|
| Costante di cella |
0.55 1/cm
|
|---|---|
| Intervallo di conducibilità, max. |
0...500 mS/cm
|
| Intervallo di conducibilità, min. |
0...200 µS/cm
|
| Compensazione della temperatura |
natural water (non-linear), adjustable coefficient (linear)
|
| Precisione |
±0.5 % OR / ±0,3 FS
|
| Umidità relativa di funzionamento |
0...95 %RH not condensing
|
|---|---|
| Grado di protezione frontale |
IP65
|
| Temperatura di esercizio |
-25...+50 °C
|
| Precisione uscita analogica |
±0.2 % FS
|
|---|
| Numero di uscite analogiche (passive) |
1
|
|---|---|
| Tensione ausiliaria, uscita analogica (passiva) |
12...30 V
|
| Carico, esterno |
RA( ) < ( (Uv – 12 V) / 0,02 A )
|
| Tipo di uscita analogica (passiva) |
2-Wire
|
| Dimensioni della custodia/alloggiamento |
82 mm x 80 mm x 55 mm
|
|---|---|
| Materiale della custodia/alloggiamento |
ABS
|
| Montaggio |
Montaggio a parete
|
| Conforme alla marcatura CE |
Yes
|
|---|
| Tipo di collegamento elettrico |
DIN 43650-A / ISO 4400 plug IP65
|
|---|
| Attacco al processo |
PG13.5
|
|---|
| Indicazione di precisione |
±1 Digit @25°C
|
|---|---|
| Tipo di display |
LCD
|
| Tipo di comandi |
Button
|
| Descrizione |
4digit, approx. 10mm high
|
