Per i controlli in mezzi morbidi e semi-solidi, è necessaria una sonda che penetri in modo netto e reagisca rapidamente. Questa sonda ad inserzione misura temperature da -70 ... +250 °C e utilizza un elemento sensore Pt1000, offrendo ai tecnici uno strumento affidabile per controlli di processo, misurazioni sul campo e attività di laboratorio in cui il mezzo può essere perforato direttamente.

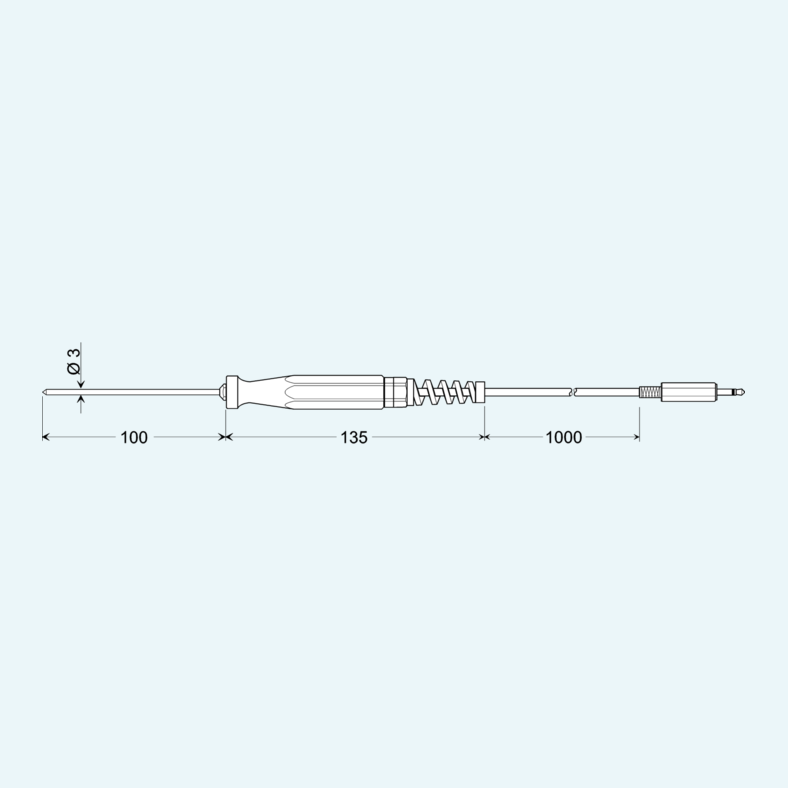

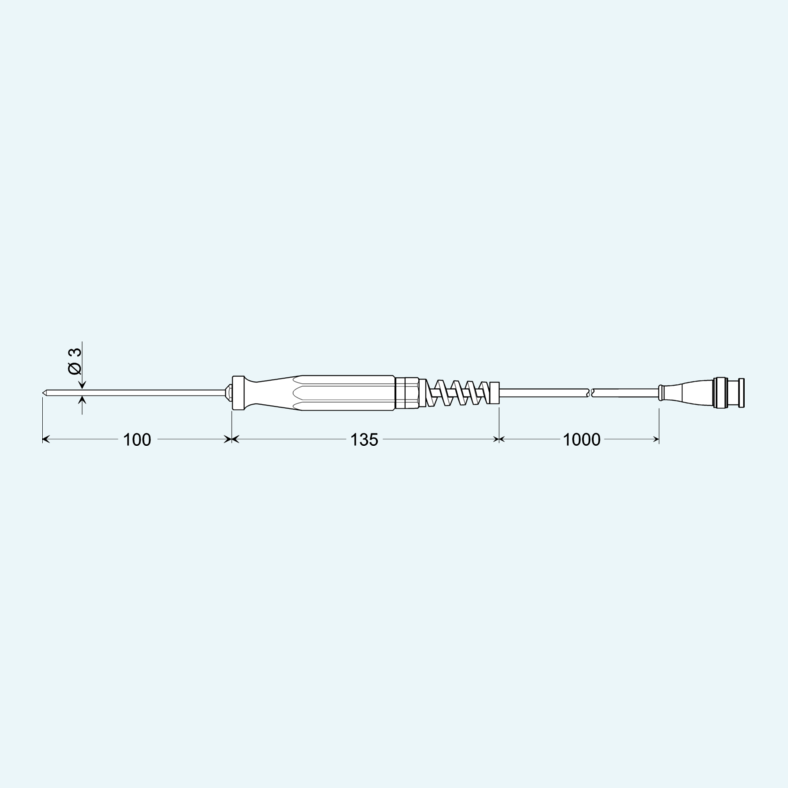

La famiglia si adatta a diversi strumenti e metodi di lavoro. Le opzioni di collegamento includono connettore BNC, terminali liberi con capicorda, connettore jack placcato oro da 3,5 mm o connettore Mini-DIN a 4 fili. La lunghezza standard della sonda è 100 mm, con molte altre lunghezze disponibili per punti di misura più profondi o più compatti.
Un tubo sonda in V4A (1.4404) supporta l'impiego a contatto con mezzi impegnativi, mentre i diametri della sonda e le forme di punta selezionabili aiutano ad adattare la sonda al materiale. La risposta è rapida in acqua in movimento con T90 <2 s e circa 40 s in aria a 2 m/s.
La famiglia supporta connettore BNC, terminali liberi con capicorda, connettore jack placcato oro da 3,5 mm e versioni con connettore Mini-DIN a 4 fili.
La lunghezza standard della sonda è 100 mm. Sono disponibili altre lunghezze, con diametri da Ø1,5 mm a Ø6 mm e diverse forme di punta.
La versione standard utilizza un cavo in silicone altamente flessibile da 1 m, con temperatura nominale -50 ... +200 °C. Sono disponibili anche versioni in Teflon (-200 ... +250 °C), PVC (-20 ... +105 °C) e con cavo a spirale.
La configurazione standard prevede un'impugnatura in plastica con collegamento a vite antipiegamento. Le opzioni includono potting impermeabile (max. 100 °C, solo con cavo in PVC) o impugnatura in Teflon.
| Principio di misurazione |
RTD
|
|---|---|
| Sensore di temperatura |
Pt1000, Class B
|
| Intervallo di temperatura |
-70...+250 °C
|
| Cavo |
1 m Silicon
|
|---|---|
| Attacco |
BNC
|
| Diametro della sonda |
3 mm
|
| Lunghezza della sonda |
100 mm
|
| Materiale |
Stainless steel 1.4404
|
| Tipo |
insertion probe
|
