I controlli della temperatura nell'analisi delle acque e nel servizio sul campo richiedono una sonda rapida da collegare e affidabile nell'uso quotidiano. Questa sonda digitale Pt1000 è concepita per gli strumenti portatili PRO-Line con ingresso digitale, tra cui PRO D01, PRO D05-x, PRO 925 e PRO 595.
La taratura di fabbrica Le consente di iniziare a misurare senza ulteriori impostazioni, mentre i dati di taratura memorizzati permettono di sostituire la sonda senza necessità di ritaratura. Per flussi di lavoro controllati, sono disponibili come opzione i certificati di taratura di fabbrica ISO 9001 oppure di taratura DIN EN ISO/IEC 17025 DAkkS/ACCREDIA.
Il campo di misura -50 ... +250 °C copre le applicazioni portatili più impegnative, con una risoluzione di 0,1 °C e un'accuratezza di ±0,2 °C da 0 °C a 100 °C. Il tubo sonda in acciaio inossidabile AISI 316 da Ø3 mm garantisce una risposta rapida in acqua, con T90 < 2 s a 0,4 m/s, mentre l'impugnatura ergonomica con grado di protezione IP67 supporta un uso professionale sul campo.

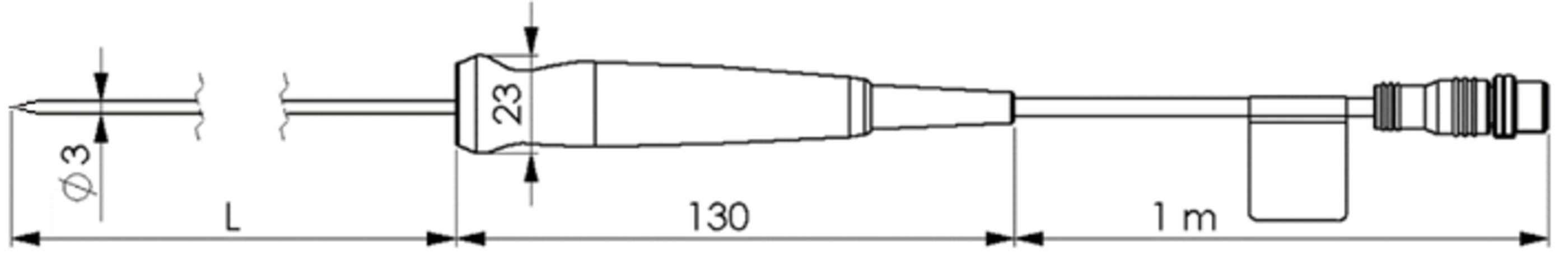

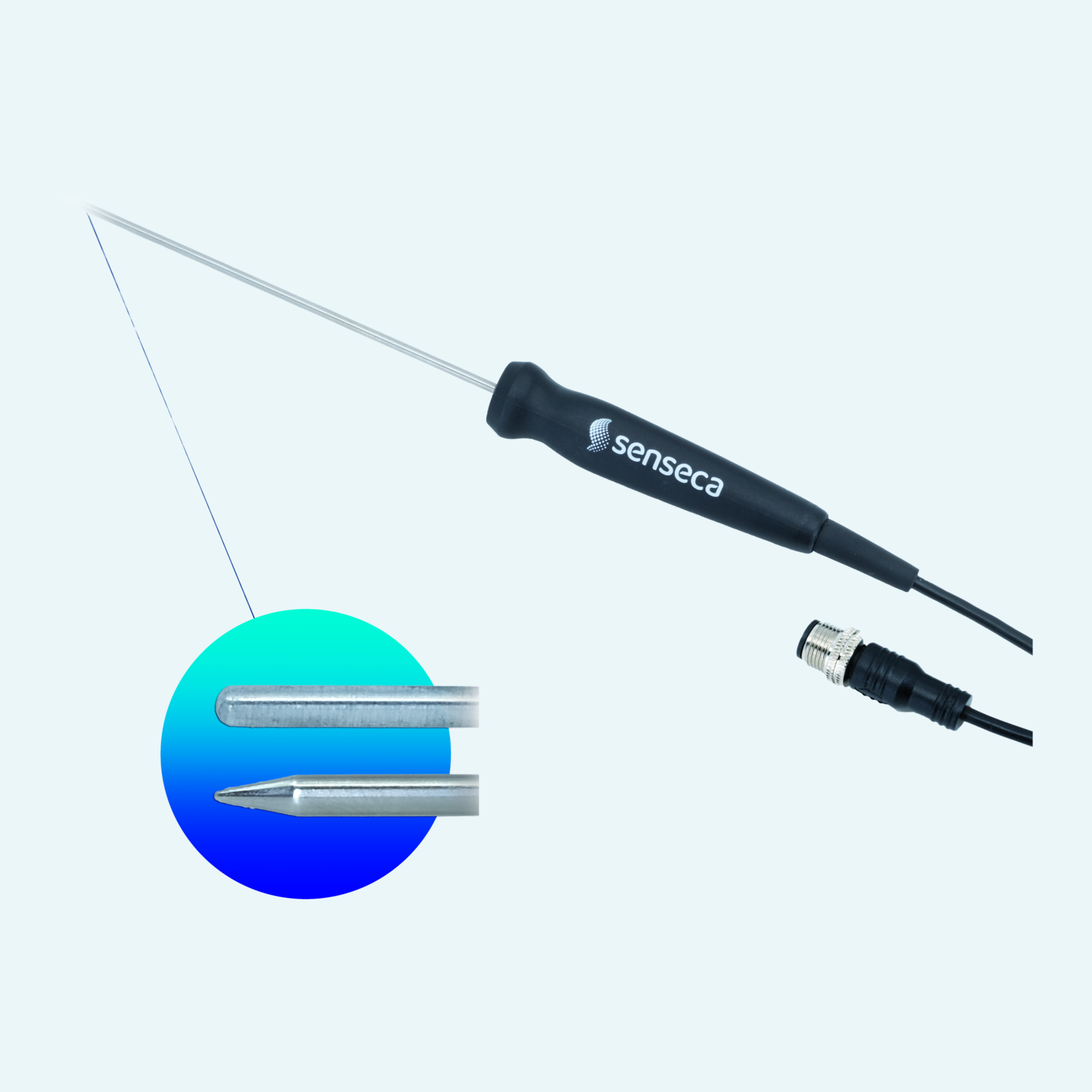

La famiglia comprende le sonde ad immersione DX 121-D3 e le sonde a inserzione DX 121-I3, ciascuna con tubo sonda Ø3 x 150 mm.
Un elemento a film sottile Pt1000 rileva la temperatura e trasferisce il valore tramite l'interfaccia digitale DX.
Il menu del dispositivo PRO-Line supporta la correzione utente a due punti con punto di regolazione inferiore e superiore e il ripristino delle impostazioni di fabbrica.
La sonda viene fornita con un cavo in PVC nelle lunghezze di 1 m, 2 m o 5 m e con un connettore M12 a 4 pin (DX).
Sono disponibili come opzione i certificati di taratura di fabbrica ISO 9001 oppure di taratura DIN EN ISO/IEC 17025 DAkkS/ACCREDIA.
Gli strumenti PRO-Line collegati mostrano le informazioni sulla sonda, le unità di misura, le soglie di allarme, l'isteresi e il tipo di taratura nel menu della porta DX.
| Principio di misurazione |
RTD
|
|---|---|
| Sensore di temperatura |
Pt1000
|
| Intervallo di temperatura |
-50...+250 °C
|
| Precisione |
±0.2 °C
|
| Risoluzione |
0.1 °C
|
| Temperatura di stoccaggio |
-20...+80 °C
|
|---|---|
| Temperatura di esercizio |
-20...+80 °C
|
| Grado di protezione involucro |
IP67
|
| Consumo energetico |
< 1 mA, tip.
|
|---|---|
| Alimentazione |
3.3...3.3 Vdc
|
| Cavo |
PVC
|
|---|---|
| Attacco |
DX M12, 4-pole M12
|
| Diametro della sonda |
3 mm
|
| Impugnatura |
130 mm, poliammide (PA6-GF30)
|
| Materiale |
AISI 316 stainless steel
|
| Tipo |
insertion probe, immersion probe
|
