Wasserkreisläufe, die eine definierte Durchflussrate benötigen, sollten nicht von komplexer Regeltechnik abhängen. Dieser mechanische Durchflussbegrenzer hält den Volumenstrom bei sich änderndem Differenzdruck nahezu konstant und trägt mit einer kompakten, rein mechanischen Komponente dazu bei, nachgeschaltete Prozesse vor übermäßigem Durchfluss zu schützen.
Die Baureihe WK ist für flüssige Medien und die H2O-Regelung von 1 bis 15 l/min ausgelegt. Bei zunehmender Durchflusstendenz wird ein Elastomer zusammengedrückt und schränkt den Durchgang ein, wodurch über einen Differenzdruckbereich von 2...10 bar eine nahezu konstante Durchflussmenge entsteht. Der Betrieb erfordert keine Hilfsenergie, was die Installation vereinfacht und den Bedarf an elektrischer Infrastruktur verringert.

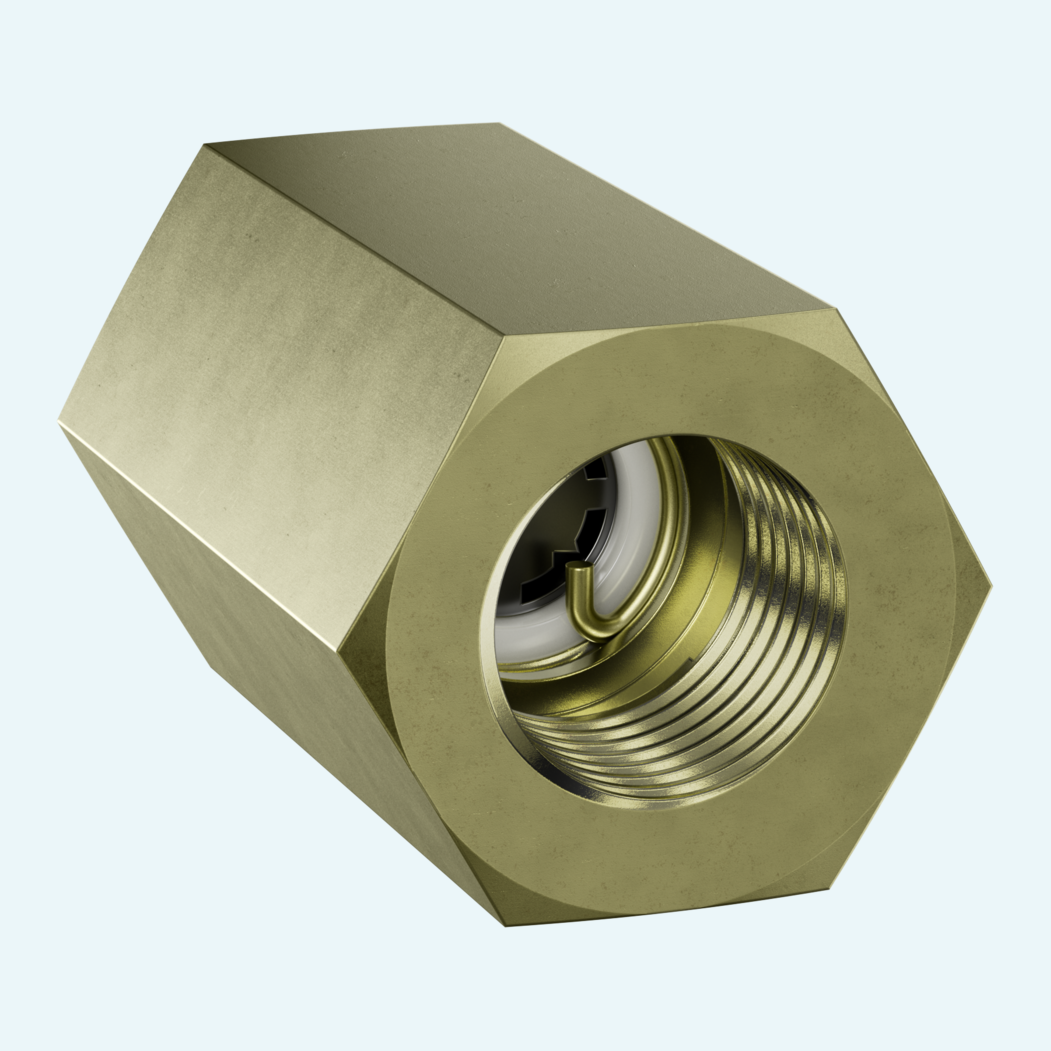

Mit Baugrößen von DN 15 bis DN 25, Innengewinden G1/2 bis G1 und Einbau in beliebiger Orientierung lässt sich die WK problemlos in unterschiedliche Wasserleitungen integrieren. Es sind Ausführungen mit medienberührten Werkstoffen aus Messing und Edelstahl erhältlich, mit Komponenten aus POM, EPDM und 1.4571, für Medien- und Umgebungstemperaturen von 0...+65 °C.

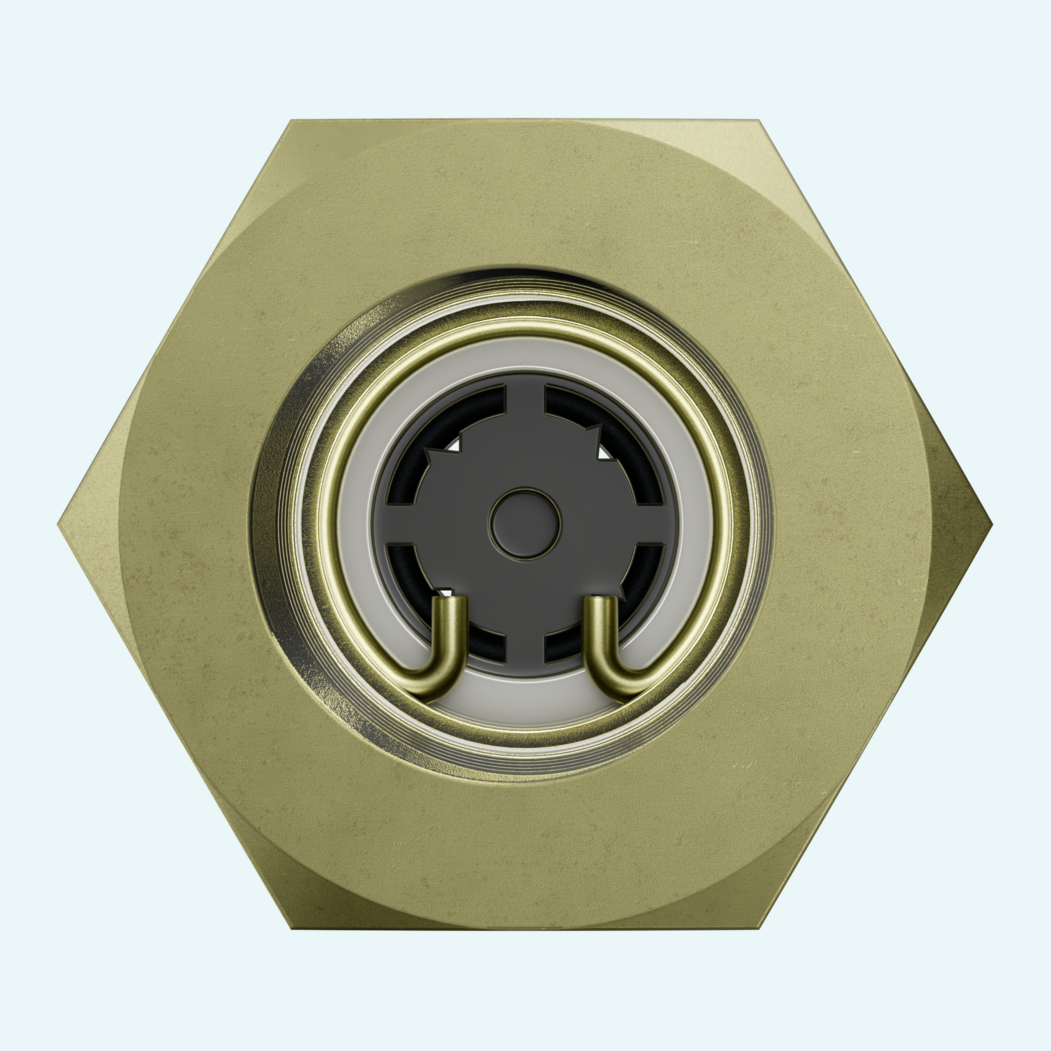

Der Durchflussbegrenzer verwendet ein Elastomer, das sich mit steigendem Volumenstrom zusammendrückt. Dadurch ändert sich der Durchflussquerschnitt, und es entsteht eine nahezu konstante geregelte Menge.
Die Baureihe umfasst die Ausführungen DN 15, DN 20 und DN 25 mit Innengewindeanschlüssen G1/2, G3/4 und G1.
Die medienberührten Teile sind in einer Messingausführung mit CW614N oder einer Edelstahlausführung mit 1.4305 erhältlich. Beide umfassen medienberührte Komponenten aus POM, EPDM und 1.4571.
Das Gerät ist für Wasser, einen Differenzdruckbereich von 2...10 bar sowie Medien- und Umgebungstemperaturen von 0...+65 °C spezifiziert.
Zu den Optionen zählen Innengewindeeingang mit Außengewindeausgang, Sondermengen sowie Auswahl- und Bypass-Ausführungen.
