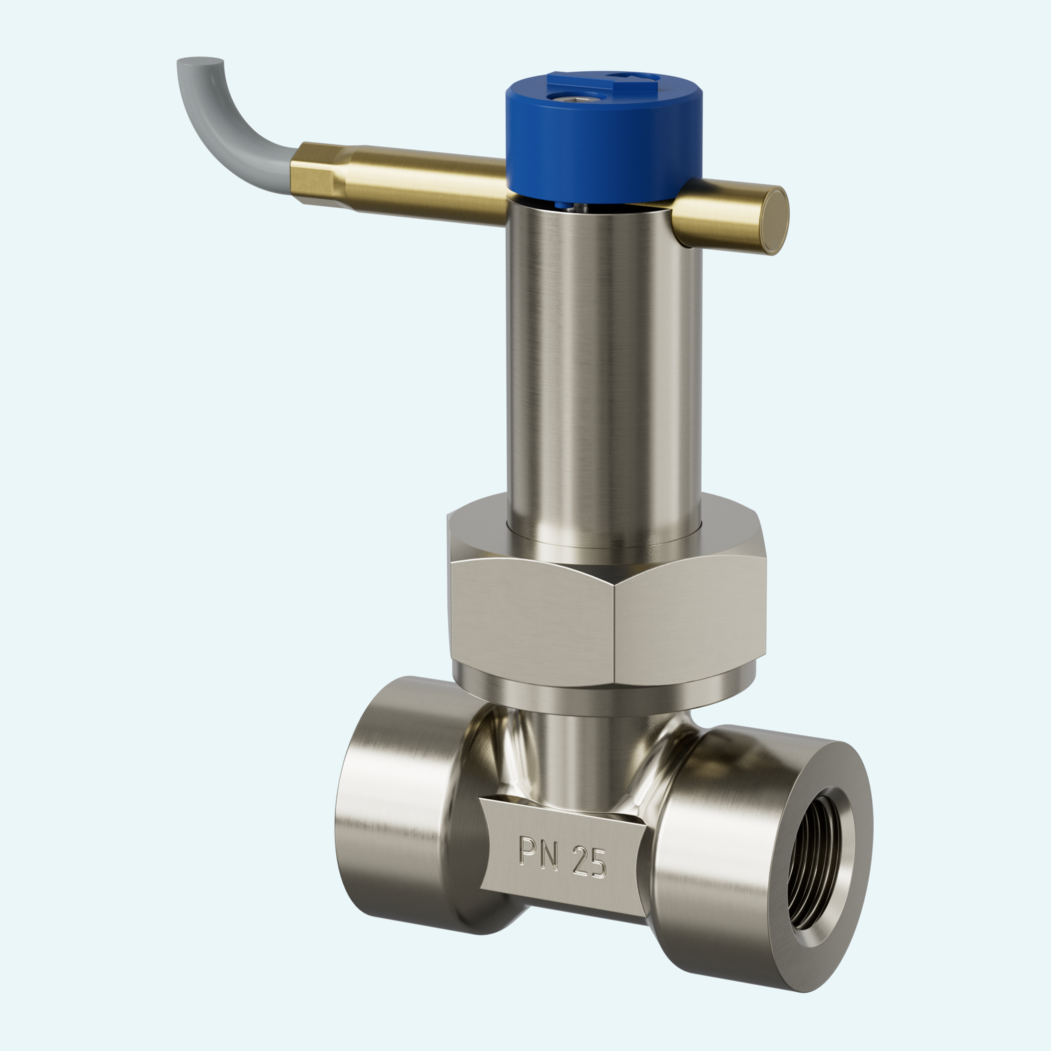

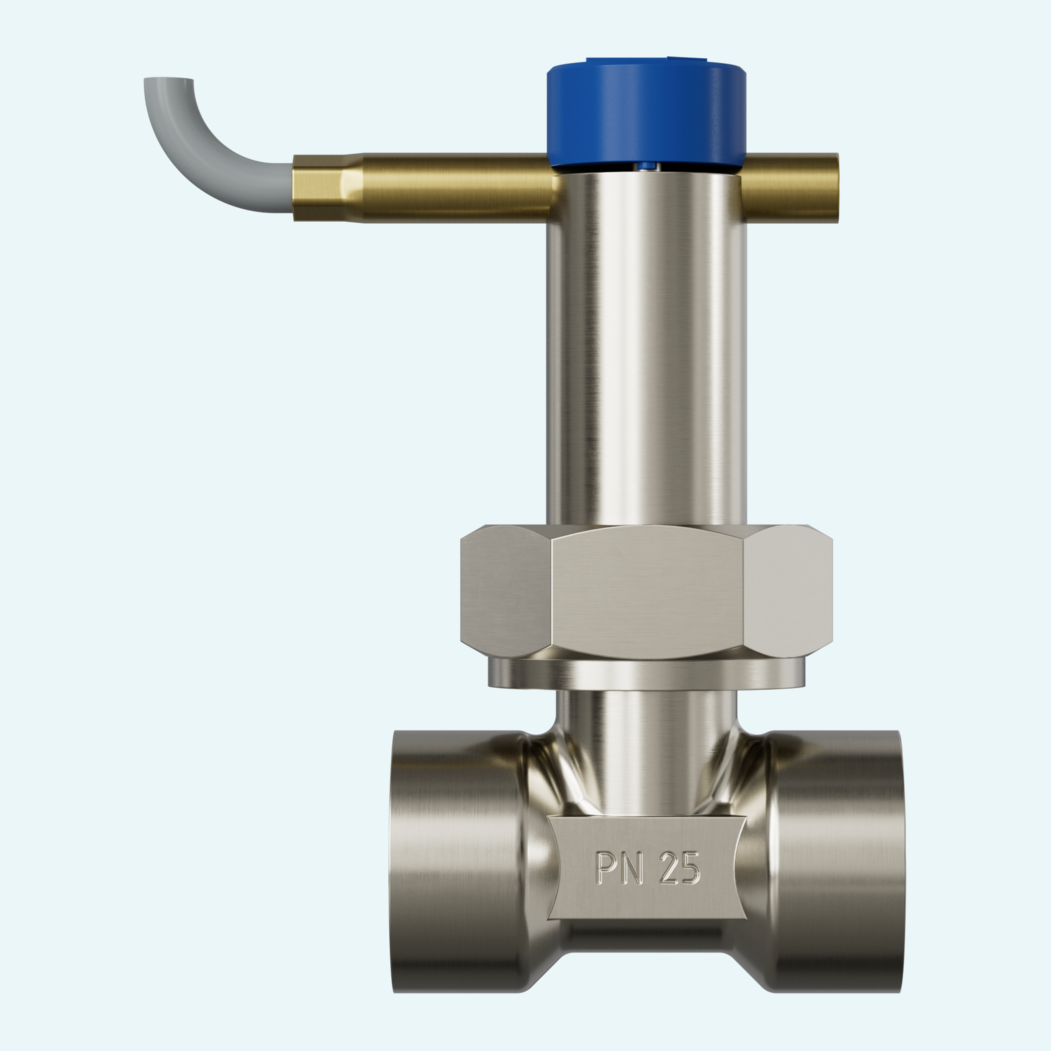

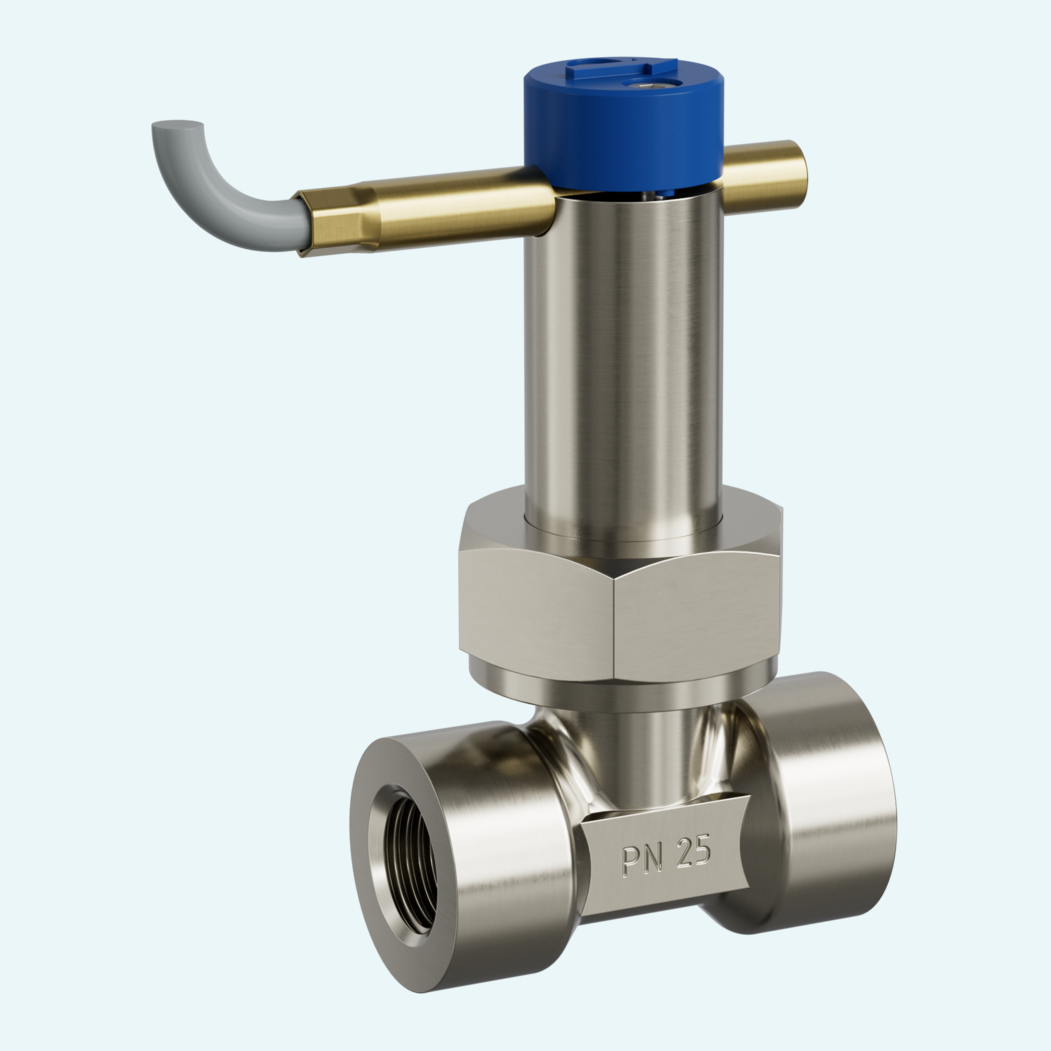

Die Durchflussüberwachung in Wasserleitungen sollte keinen unnötigen Widerstand oder Platzbedarf verursachen. Der UR1-G hält den Einbau kompakt und ermöglicht dabei ein zuverlässiges Schalten über ein federgestütztes Paddel mit magnetischer Betätigung eines Reedschalters.
Er ist für Rohrgewindeanschlüsse von G 3/8 bis G 2 ausgelegt und deckt DN 10...50 ab, mit H2O-Schaltbereichen von 1,3 bis 53 l/min und empfohlenen Qmax-Werten bis 150 l/min. Damit eignet er sich für viele industrielle Aufgaben der Wasserüberwachung, bei denen ein definierter Durchfluss-Grenzwert ohne komplexe Messtechnik signalisiert werden muss.
Die UR1-Ausführung bietet eine Druckfestigkeit von PN 25 und Medientemperaturen von -20...+110 °C, mit einer optionalen Ausführung bis 150 °C. Es sind Ausführungen aus Messing und Edelstahl erhältlich, sodass die mediumsberührten Materialien an das Medium und die Anwendung angepasst werden können. Für einen einwandfreien Betrieb wird eine gerade Beruhigungsstrecke von 5 x DN vor und nach dem Gerät empfohlen.
Das Gerät verwendet ein federgestütztes Paddel mit magnetischer Betätigung eines Reedschalters, um den eingestellten Durchfluss-Grenzwert zu erfassen.
Die Innengewindeausführungen decken Nennweiten von DN 10 bis DN 50 ab, mit Anschlussgrößen von G 3/8 bis G 2.
Das Schaltrohr kann nach dem Lösen der Schrauben in die gewünschte Position gebracht und anschließend wieder fixiert werden.
Es sind Ausführungen aus Messing und Edelstahl mit definierten mediumsberührten Materialien erhältlich, einschließlich vernickelter Messing- oder Edelstahlkomponenten.
Der Standardbetrieb basiert auf horizontaler Durchströmung. Andere Einbaulagen sind möglich, beeinflussen jedoch den Schaltpunkt oder -bereich.
Als Standardmedium ist Wasser spezifiziert. Öle, Gase und aggressive Medien sind auf Anfrage erhältlich.
