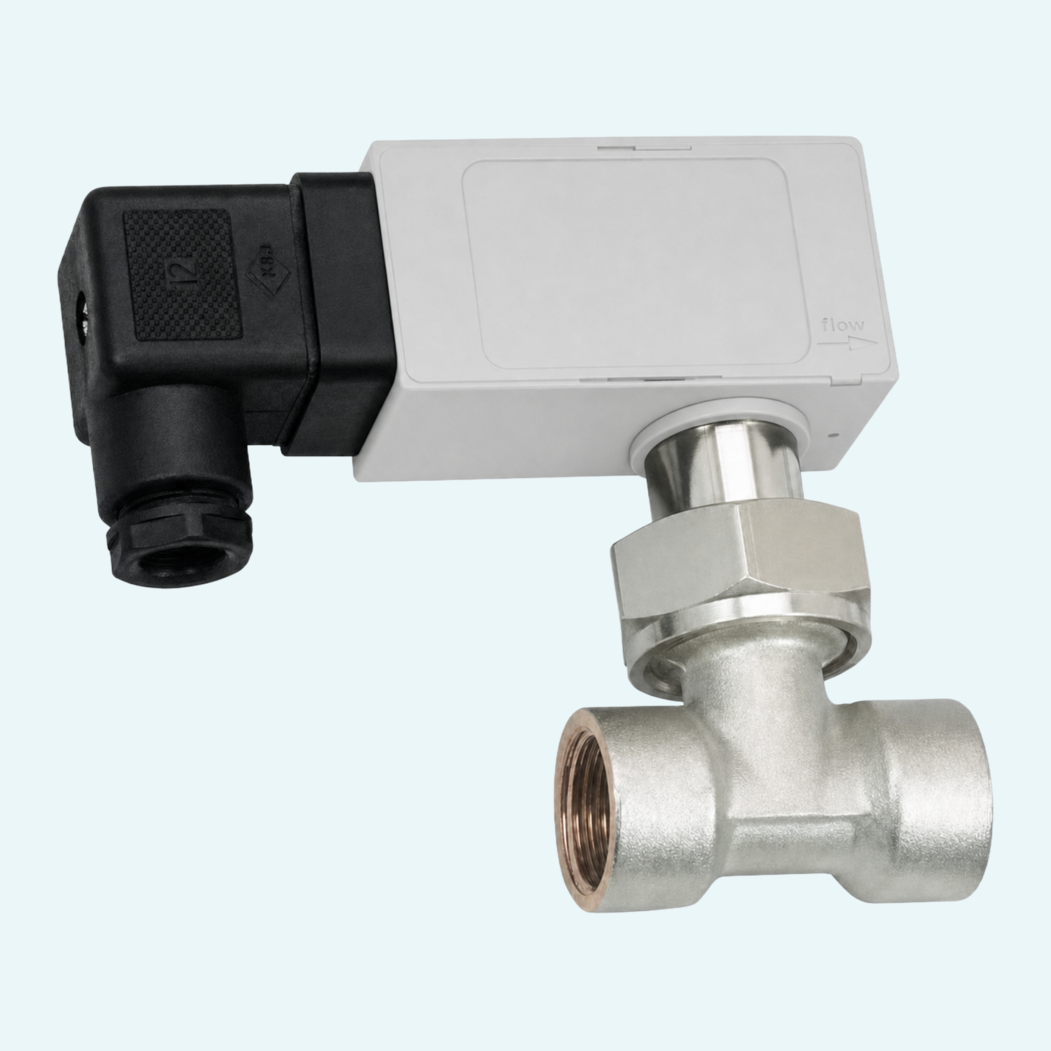

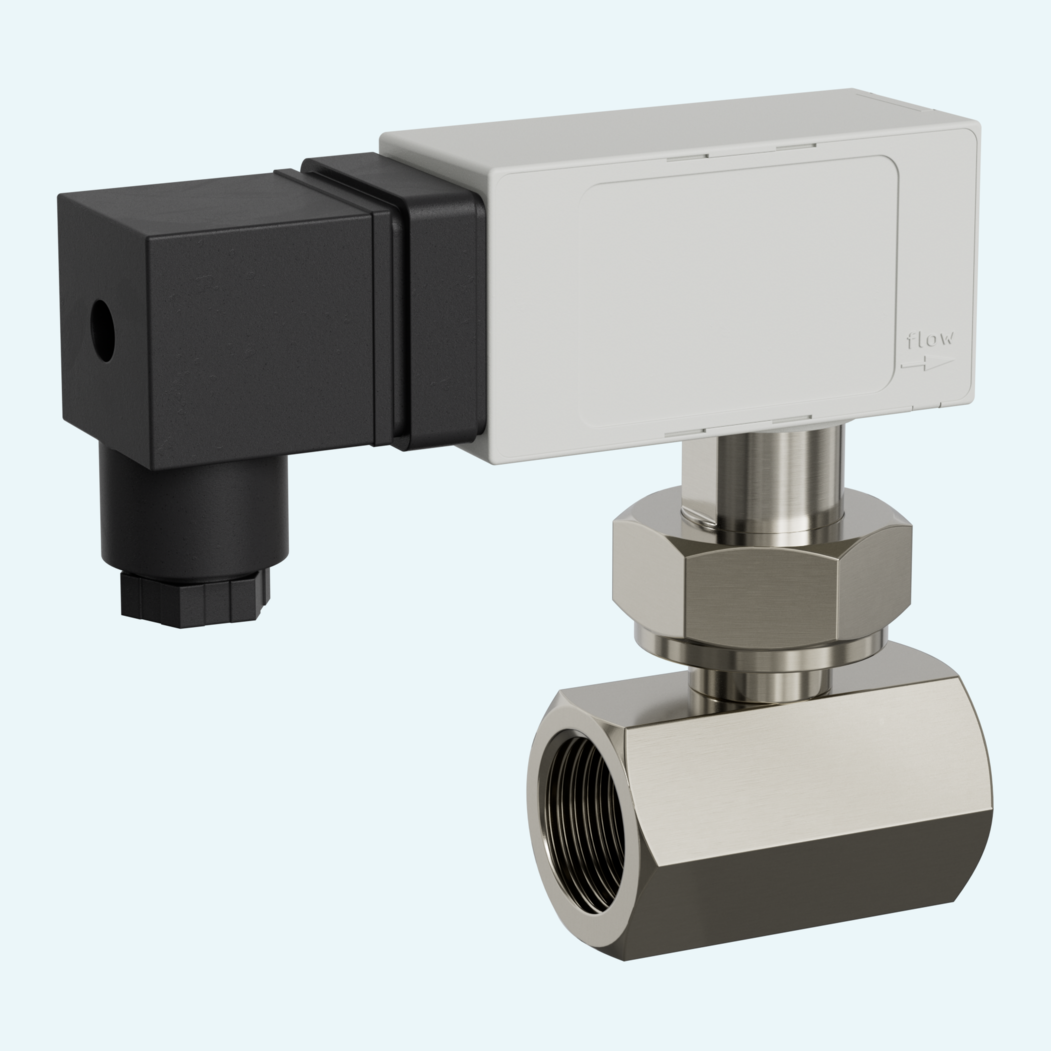

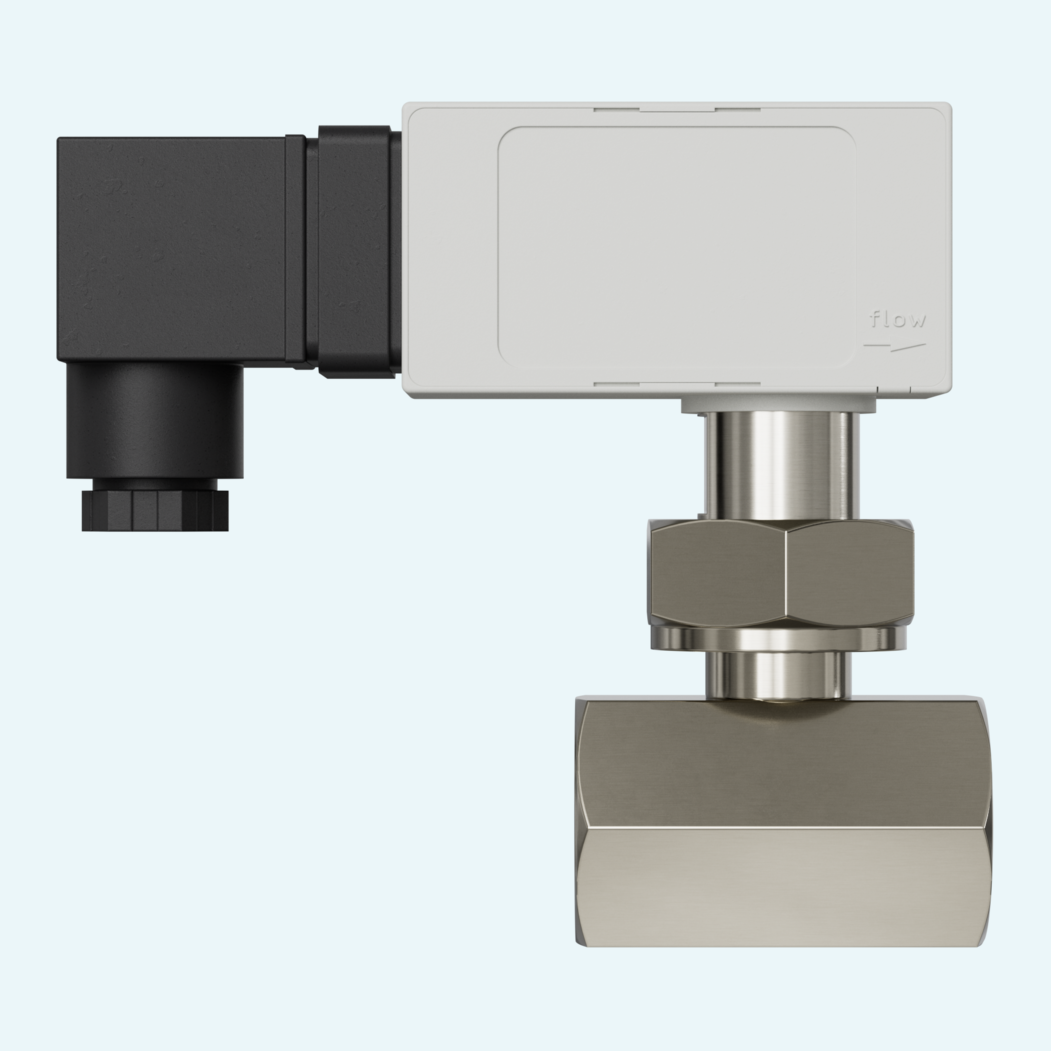

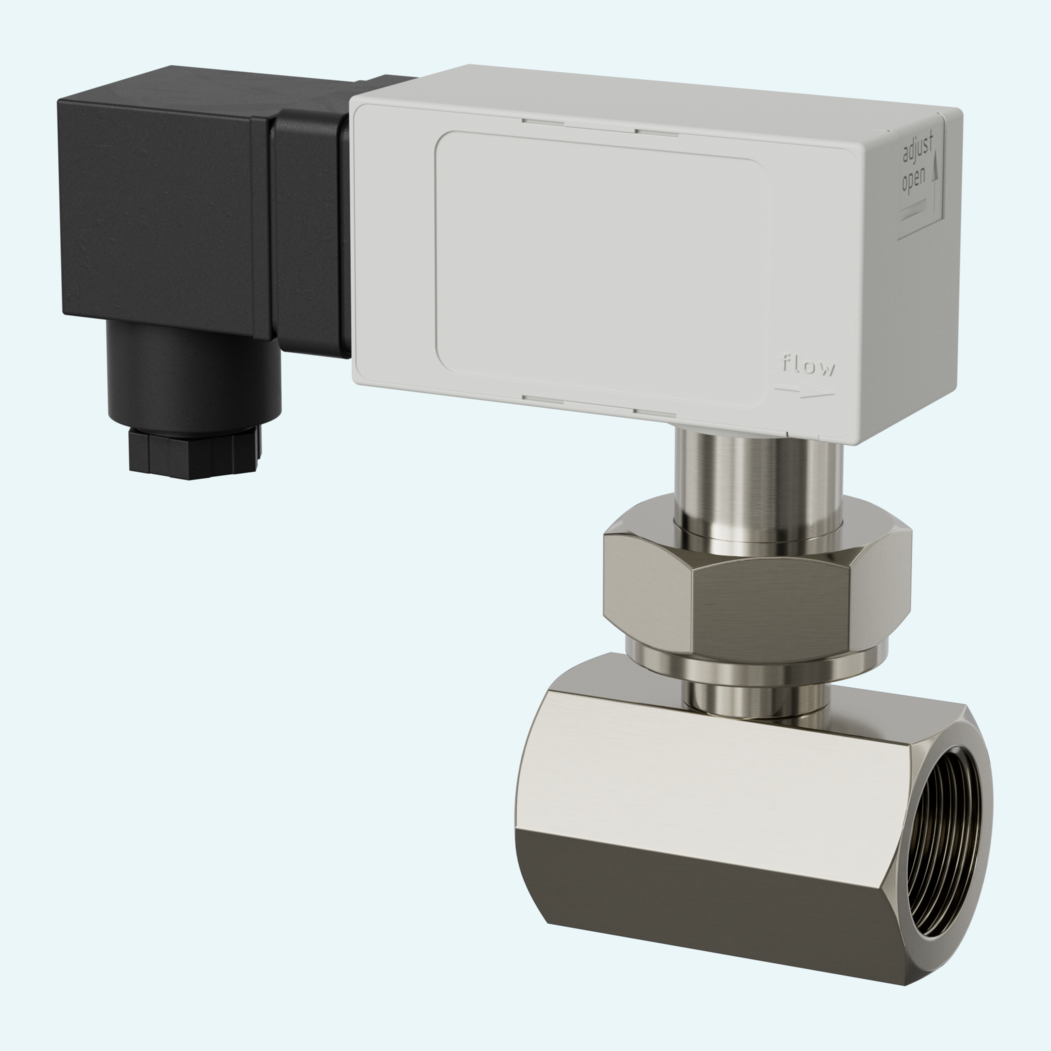

Die Durchflussüberwachung in Wasserleitungen muss sich häufig in begrenzten Einbauraum einfügen, ohne unnötigen Druckverlust zu verursachen. Dieser kompakte Durchflusswächter mit Gewindeanschluss unterstützt Sie bei der zuverlässigen Durchflussüberwachung in Maschinen-, Anlagen- und Betriebswasserkreisläufen mithilfe eines federgestützten Paddels mit magnetischer Betätigung eines Mikroschalters.
Die Baureihe deckt DN 10...50 mit Innengewinden G 3/8...G 2 ab und bietet wählbare H2O-Schaltbereiche von 4,0 - 5,5 l/min bis 67,0 - 93,0 l/min. Der Schaltpunkt lässt sich über eine Schlitzstellschraube einstellen, was Installateuren eine praktische Möglichkeit bietet, das Gerät an den gewählten Bereich anzupassen.
Das für industrielle Einsatzbedingungen ausgelegte Gerät bietet eine Druckbeständigkeit von PN 25, Medientemperaturen von -20...+110 °C und die Schutzart IP65. Es sind Ausführungen aus Messing und Edelstahl erhältlich, während Öl, Gas, aggressive Medien und Sonderbereiche auf Anfrage spezifiziert werden können.
Das Gerät verwendet ein federgestütztes Paddel mit magnetischer Betätigung eines Mikroschalters zur Überwachung des Durchflusses in der Rohrleitung.
Der Schalter verfügt über einen Wechselkontakt mit max. 250 V AC und max. 3 A bei ohmscher Last. Bei kapazitiven und induktiven Lasten ist eine Schutzbeschaltung erforderlich.
Der Standardstecker entspricht DIN 43650-A / ISO 4400. Optional erhältlich sind ein M12x1-Rundsteckverbinder mit 4 Polen sowie rote oder rot/grüne Kontrollleuchten.
Die medienberührten Teile sind in Messingausführungen mit vernickeltem CW617N/CW614N sowie in Edelstahlausführungen aus 1.4305 und 1.4571 erhältlich.
Die Standardmontage erfolgt bei horizontaler Durchflussrichtung. Andere Einbaulagen sind möglich, wobei die Einbaulage den Schaltpunkt bzw. -bereich beeinflusst.
Am Ein- und Auslass ist eine gerade Beruhigungsstrecke von 5 x DN vorgeschrieben, wobei bei verunreinigten Medien Filter empfohlen werden.
