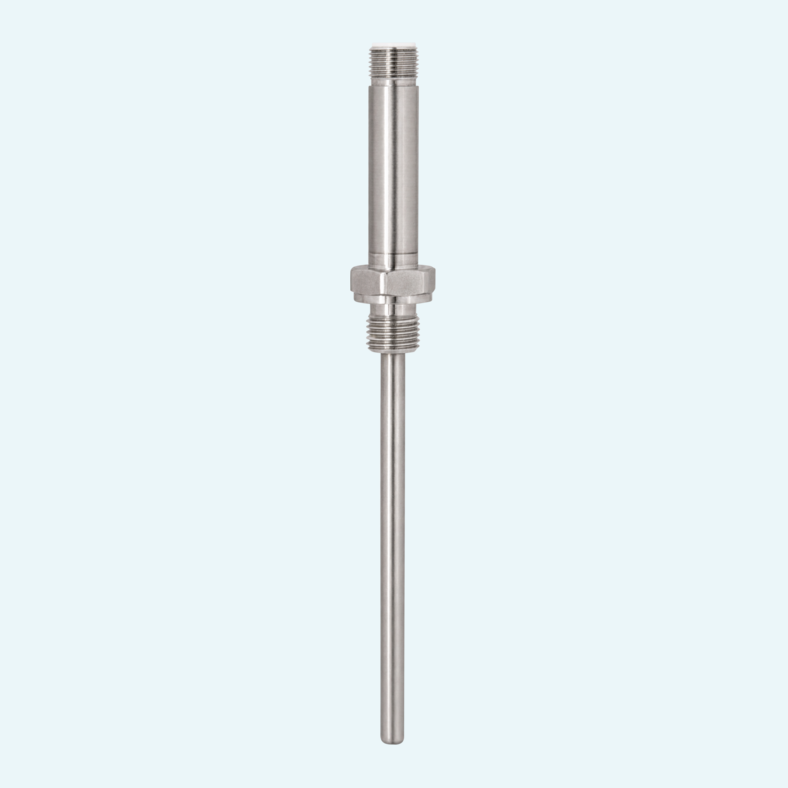

Beengte Einbauräume und schnelle Prozesswechsel erfordern einen Sensor, der schnell und ohne zusätzliche Komplexität reagiert. Dieser ultrakompakte Temperatursensor misst Gase, Dämpfe, Flüssigkeiten und Stäube von -50 °C...+200 °C und ist für zeitkritische Anwendungen mit eingeschränkten Einbaubedingungen ausgelegt.
Der Dünnschicht-Pt-Platinsensor steht in direktem Kontakt mit dem Sondenrohr, was einen idealen Wärmeübergang sowie Ansprechzeiten von t50 ≤ 1 s und t90 ≤ 2 s unterstützt. Die Ausführungen Pt100 und Pt1000 Klasse A entsprechen IEC 60751, während die Transmittervarianten 4...20 mA mit FSK-Schnittstelle, RS485 Modbus-RTU oder IO-Link für die Integration in moderne Steuerungssysteme bieten.
Ein vollständig verschweißtes Messsystem dichtet den Sensor gegenüber dem Prozess ab. Die Edelstahlausführung, der M12-Anschluss und die Schutzart (IP69K/IP67) sorgen für eine robuste Installation, während Gewinde-, Clamp-, Milchrohr- und Varivent-Prozessanschlüsse Standard- und Hygieneanwendungen abdecken.
Das Gerät verwendet einen Pt-Platin-Widerstandssensor gemäß IEC 60751, erhältlich als Pt100 oder Pt1000 Klasse A in 4-Leiter-Ausführung.
Zu den Ausgangsvarianten zählen direktes Widerstandssignal, Strom 4...20 mA mit FSK-Schnittstelle, RS485 Modbus-RTU und IO-Link mit Strom- oder Schaltausgängen.
Zu den Anschlussoptionen zählen G¼"A, G½"A, NPT ¼", NPT ½", frontbündig G½"A, Milchrohrkupplung DIN 11851, Clamp DIN 32676 und Varivent F.
Je nach Variante stehen die konfigurierbaren Temperaturbereiche 0 °C...+50 °C, 0 °C...+200 °C, -50 °C...+50 °C und -50 °C...+200 °C zur Verfügung.
Der Sensor kann ohne Halsrohr oder mit einem 35-mm-Halsrohr für höhere Prozesstemperaturen konfiguriert werden.
Zu den prozessberührten Materialien zählen Stahl 1.4571/316Ti sowie Prozessdichtungsoptionen aus FKM/FPM – FDA oder EPDM – FDA.
Der Sensor verwendet einen M12x1-A-kodierten Steckeranschluss, wobei die Verdrahtung von der gewählten Ausgangsvariante abhängt.
