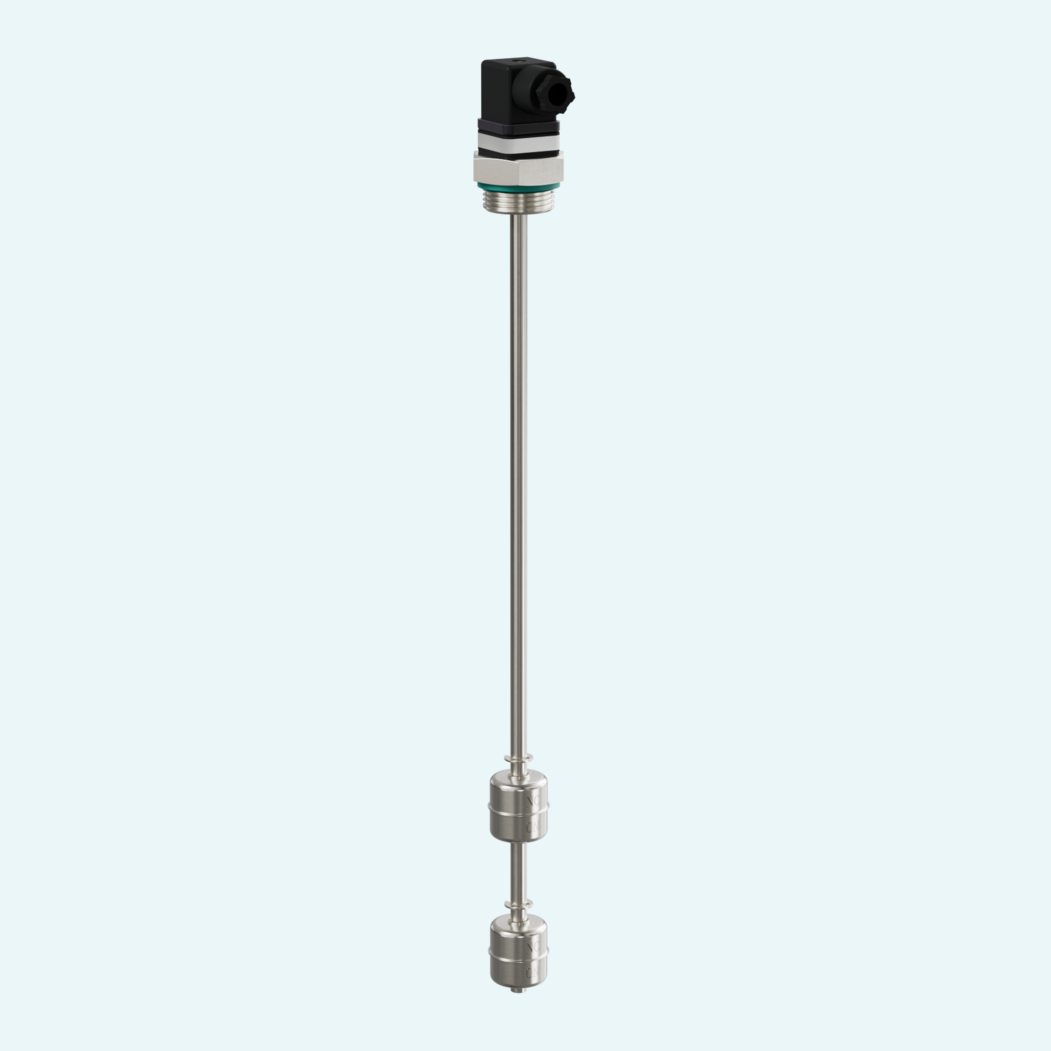

Die Füllstandsüberwachung kleiner Behälter lässt sich einfacher spezifizieren, wenn der Schalter kompakt, robust und in der passenden Anschlussausführung verfügbar ist. Diese Ausführung aus Edelstahl ist für die zuverlässige Überwachung mit zwei elektrischen Kontakten ausgelegt und liefert dem Anwender zwei Füllstandpunkte in einer einzigen, unkomplizierten Baugruppe.

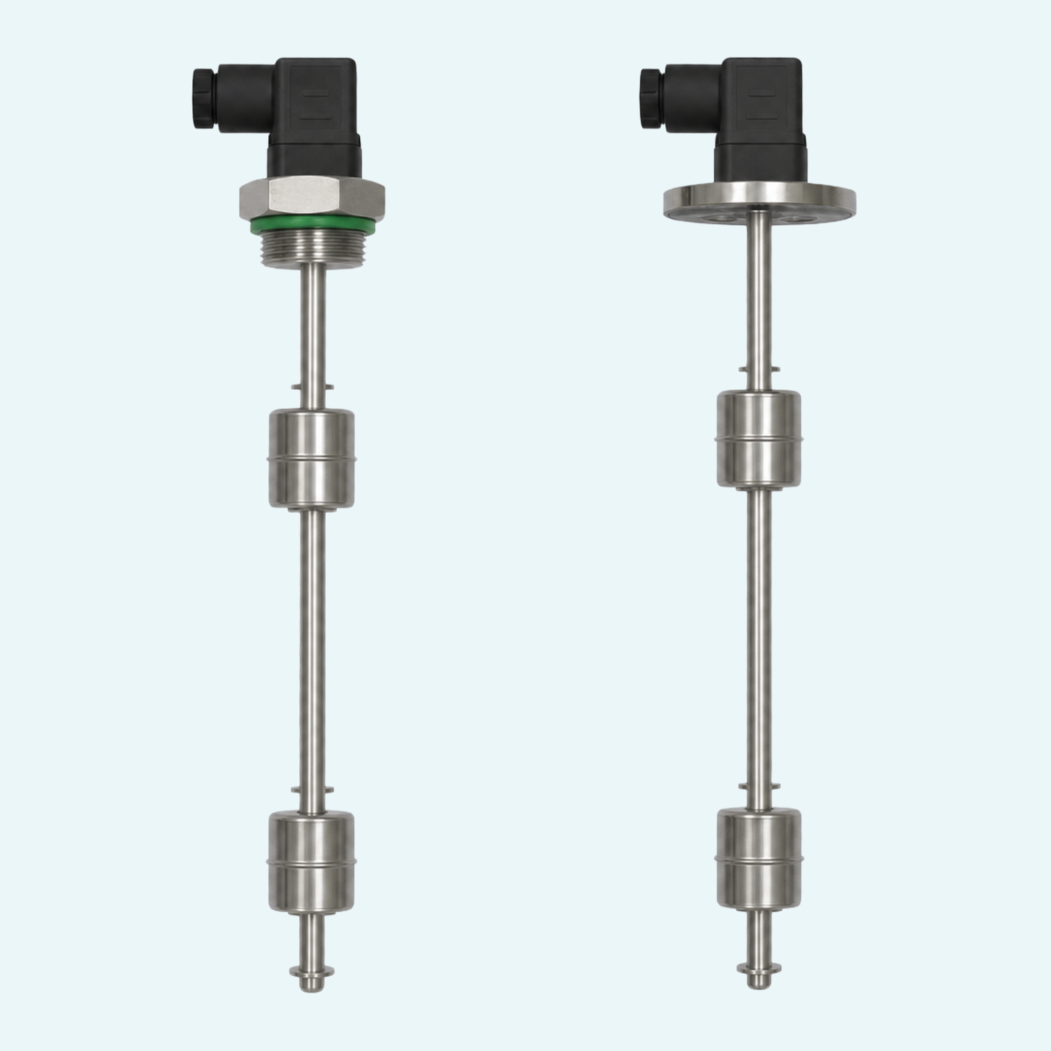

Die Ausführung aus AISI 316 eignet sich für anspruchsvolle Füllstandanwendungen mit Flüssigkeiten, bei denen die Materialbeständigkeit wichtig ist. Gewindeausführungen verwenden ein 1"-Außengewinde nach UNI 228/1, während Flanschausführungen eine doppelte Befestigung mit 2 oder 3 Bohrungen verwenden. Stablängen von 150 bis 500 mm ermöglichen die Anpassung des Schalters an unterschiedliche Behältertiefen.
Installation und Wartung bleiben praxisgerecht. Die elektrischen Kontakte sind hermetisch abgeschlossen und austauschbar, der Ausgang erfolgt über einen DIN-43650-Stecker, und das Gehäuse bietet die Mindestschutzart IP65. Der Schalter arbeitet bei -30/+55 °C und 90 % relativer Feuchte, mit einer maximalen Temperaturklasse von 105 °C und einer Flachdichtung aus Viton.
Der Schalter verwendet SPST-Kontakte mit Öffner- oder Schließerfunktion, die durch Kippen des Schwimmers um 180° umgeschaltet werden.
Schwimmerausführungen sind mit den Abmessungen Ø 30 x 32 mm, P.S. 0,75 oder P.S. 0,55 sowie Druckstufen von 30 bar oder 10 bar aufgeführt.
Die Stablänge L0 ist von 150 bis 500 mm definiert, mit den entsprechenden Maßen L1 und L2 in den Maßangaben.
Gewindeausführungen verwenden ein 1"-Außengewinde nach UNI 228/1. Flanschausführungen verwenden eine doppelte Befestigung mit 2 oder 3 Bohrungen.
Der elektrische Ausgang ist als DIN-43650-Stecker mit IP65-Schutzart spezifiziert.
