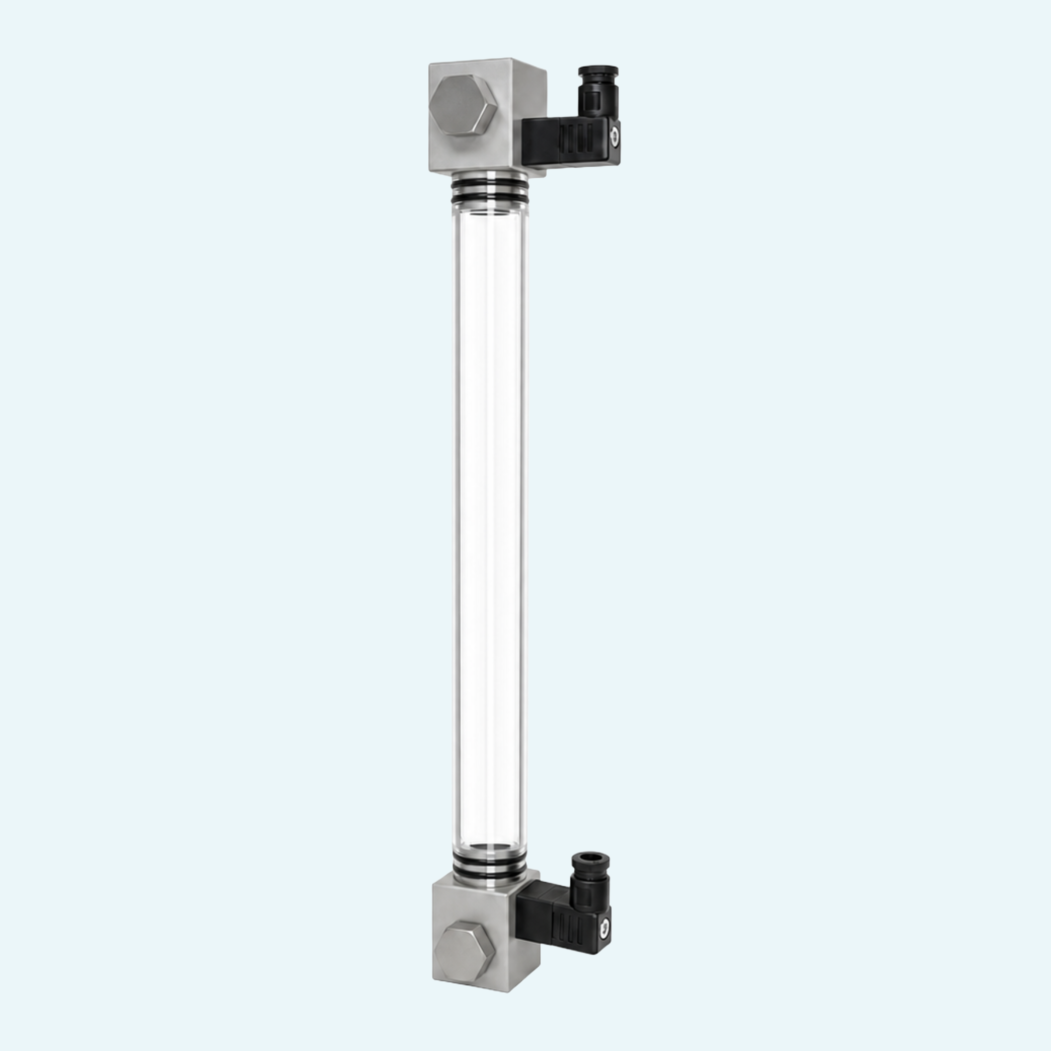

Die Kontrolle des Füllstands sollte direkt, sichtbar und vor Ort leicht überprüfbar sein. Diese visuelle Füllstandsanzeige wird außerhalb des Behälters mit Gewindeanschlüssen montiert und bietet eine 360°-Sicht auf den Füllstand, wodurch Bediener den Behälterzustand bestätigen können, ohne das System zu öffnen.
Für Prozess- und Lageranwendungen mit H2O, Glykol, Benzin, Kohlenwasserstoffen, Mineralölen, Pflanzenölen, Dieselkraftstoff oder Ethanol 20 % kombiniert die Serie die visuelle Anzeige mit einer Grenzstandschaltung. Ein Mindest- oder Höchststand-Grenzstandschalter ist serienmäßig enthalten, eine Schaltung für Mindest- und Höchststand ist auf Anfrage erhältlich.
Die robuste Bauweise unterstützt einen zuverlässigen täglichen Einsatz. Das Rohr besteht aus Acrylmaterial, mit eloxierten Aluminium-Einzelanschlüssen, vernickelten Gewindeanschlüssen aus Messing, einer NBR-Dichtung (O-Ring) und einem PP-Schwimmer. Mobile Anschlussklemmen tragen dazu bei, Abweichungen des Bohrungsabstands von bis zu 4 mm auszugleichen, was die Installation am Behälter vereinfacht.
Die Anzeige wird mittels Gewindeanschlüssen außerhalb des Behälters montiert. Die Bauweise ermöglicht die visuelle Überwachung des Füllstands, ohne direkten Zugang zum Behälterinneren.
Konfiguration des Grenzstandschalters — Die Serie ist mit einem Mindest- oder Höchststand-Grenzstandschalter ausgestattet. Eine Konfiguration mit sowohl Mindest- als auch Höchststand-Grenzstandschalter ist auf Anfrage erhältlich.
Mobile Anschlussklemmen ermöglichen bei der Installation den Ausgleich von Abweichungen des Bohrungsabstands von bis zu 4 mm.
Die Baugruppe besteht aus eloxierten Aluminium-Einzelanschlüssen, einem Methacrylatrohr, vernickelten Gewindeanschlüssen aus Messing, einer NBR-Dichtung (O-Ring) und einem PP-Schwimmer.
Die Serie umfasst mehrere Längen- und Einbauabstandscodes; weitere Längen sind auf Anfrage erhältlich.
Die Kontaktausführungen sind für Mindest- und Höchststandpunkte definiert, wobei der NO- und NC-Kontaktzustand im Zustand ohne Füllstand angegeben ist.
