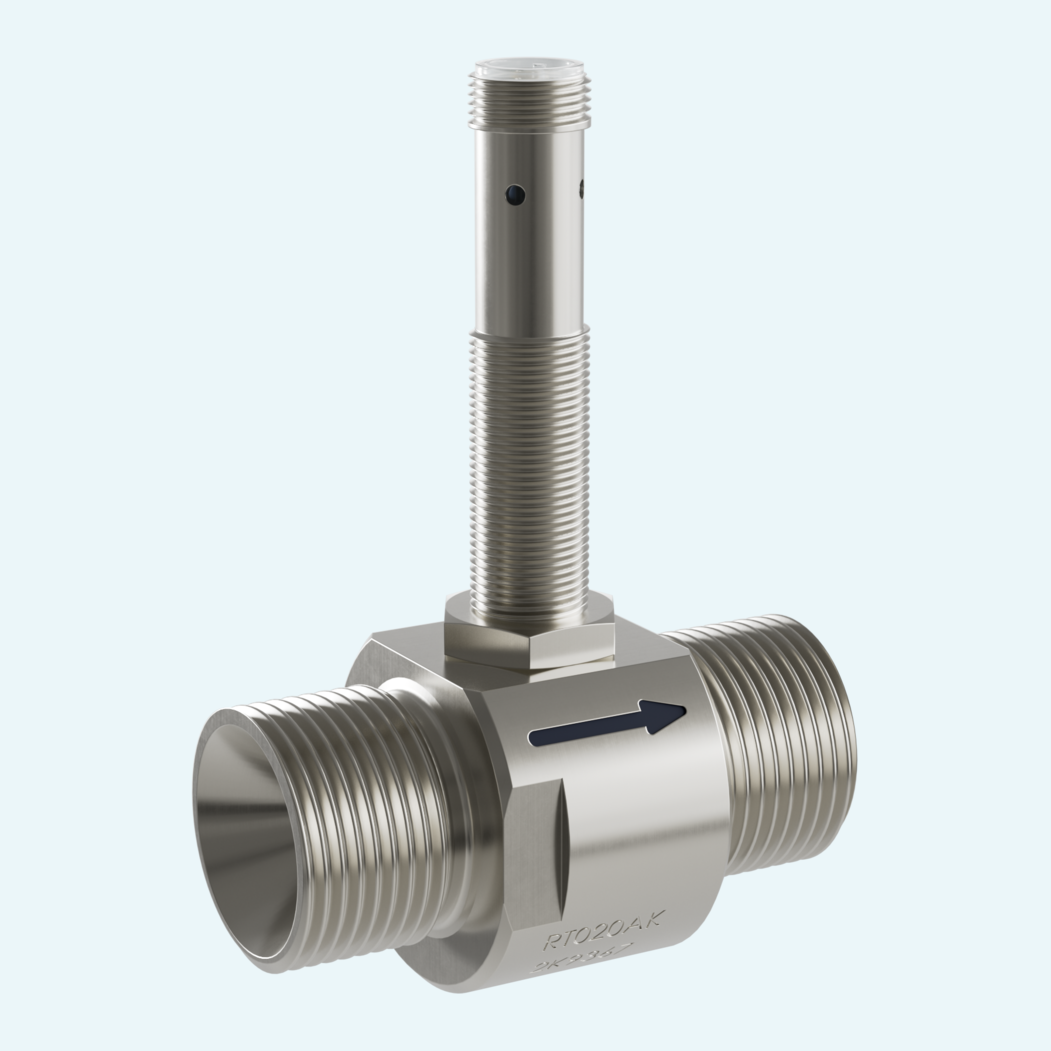

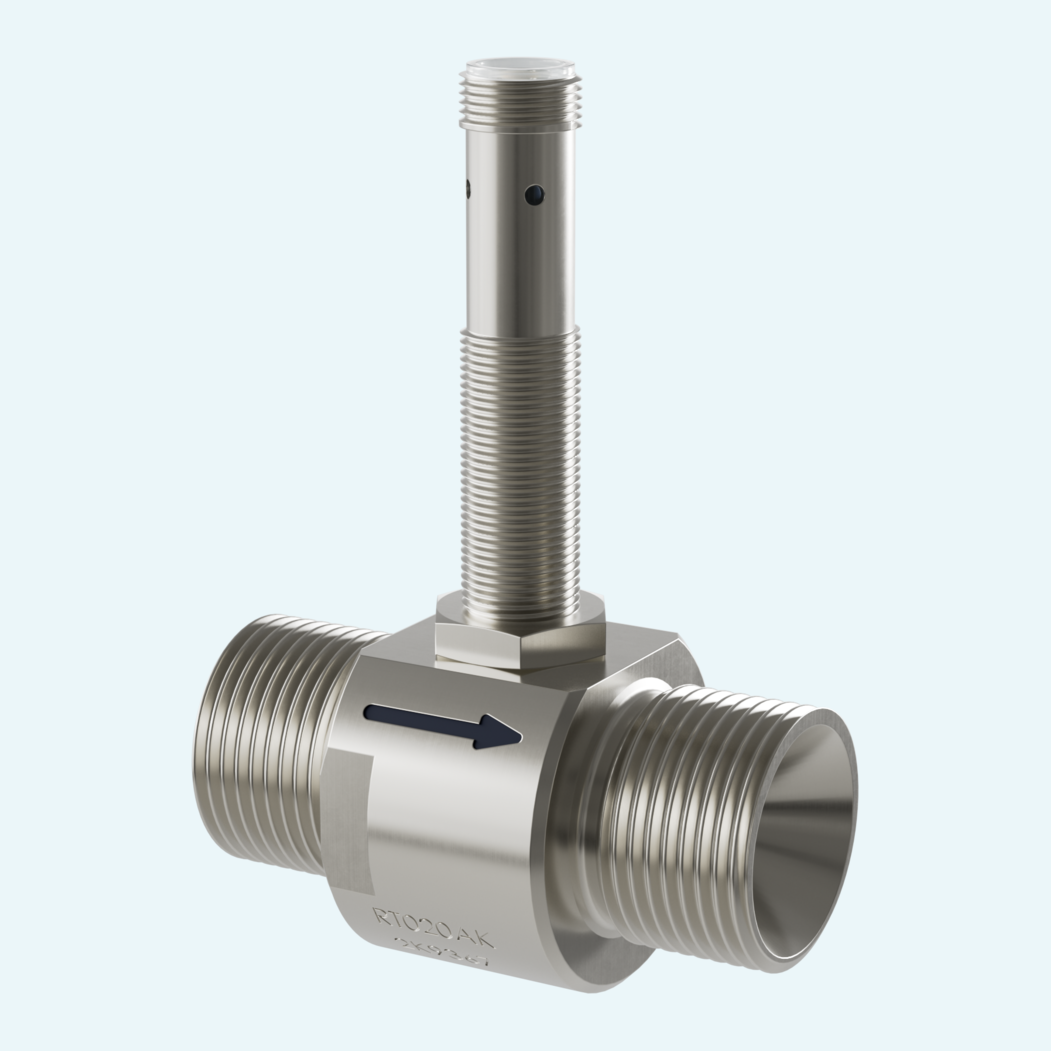

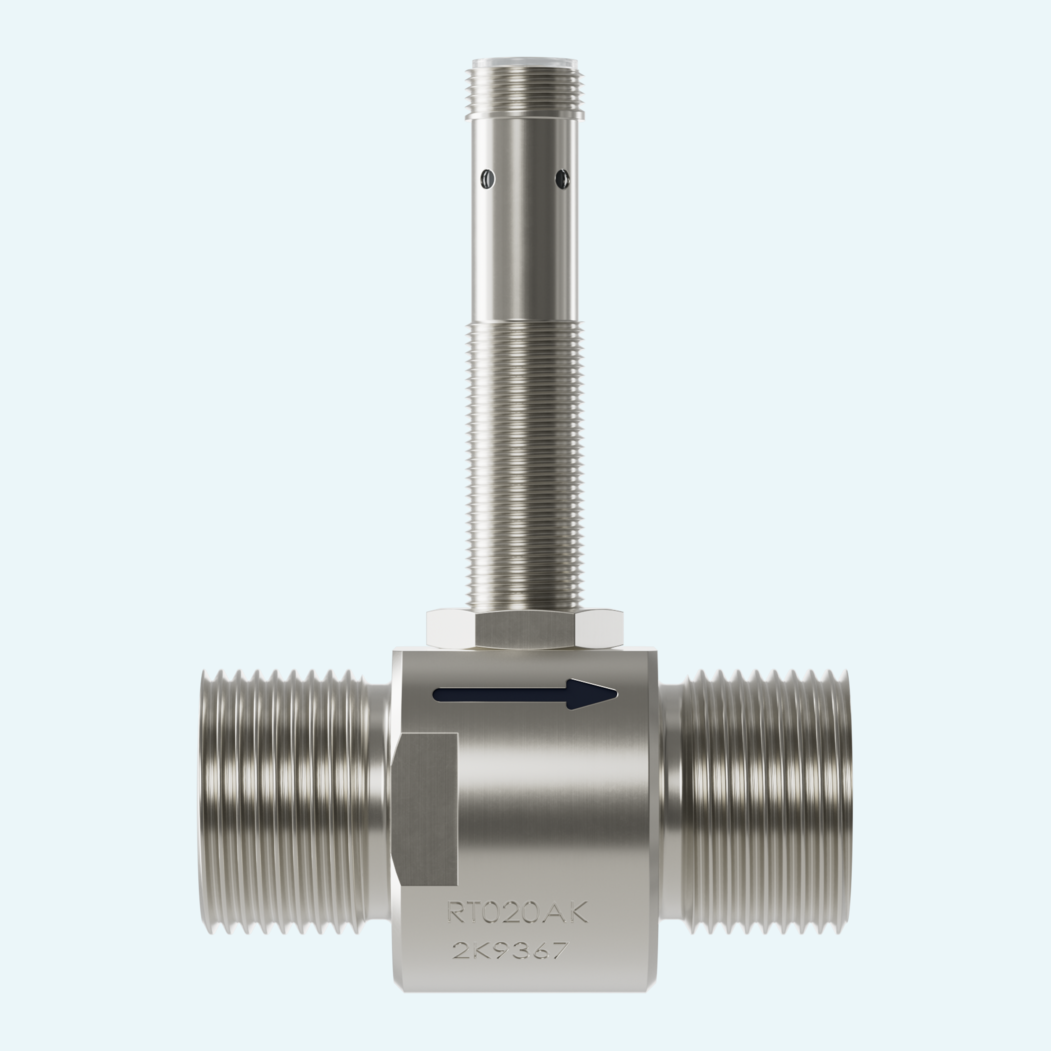

Eine zuverlässige Durchflussmessung beginnt mit einem Sensordesign, das den Strömungsweg frei hält. Dieser turbinenbasierte Transmitter erfasst die Drehzahl mittels vorgespannter Hallsensoren, sodass sich keine magnetischen Bauteile in der Durchflusskammer befinden. Für Betreiber bedeutet dies eine zuverlässige Impulserfassung bei geringem Druckverlust, spezifiziert mit 0,3 bar bei Qmax.
Die Baureihe deckt Durchflussbereiche für Flüssigkeiten von 1,8...1133 l/min über die Nennweiten DN 15...50 ab, mit Außengewindeanschlüssen G 1/2 A...G 2 A. Die Genauigkeit ist mit ±1 % vom Endwert im definierten Messbereich spezifiziert, einschließlich Linearität und Wiederholbarkeit, und bietet Anwendern damit eine solide Grundlage für Aufgaben der Prozessüberwachung und -steuerung.
Der für anspruchsvolle Installationen konzipierte Transmitter vereint eine Druckbeständigkeit von PN 250 mit Schutzart IP67 sowie einem kurzschluss- und verpolungssicheren Push-Pull-Ausgang. Der Ausgang kann an PNP- oder NPN-Eingänge angeschlossen werden, was die Integration in bestehende Steuerungssysteme vereinfacht.
Eine Turbine dient als primäres Sensorelement. Ihre Drehzahl ist proportional zum durchfließenden Volumen und wird elektronisch erfasst.
Der Transistorausgang ist kurzschluss- und verpolungssicher und kann mit PNP- oder NPN-Eingängen verdrahtet werden.
Die Baureihe ist in den Nennweiten DN 15...50 mit Außengewindeanschlüssen von G 1/2 A bis G 2 A erhältlich.
Zu den medienberührten Werkstoffen zählen ein vernickeltes CW614N-Gehäuse, eine Turbine aus Edelstahl und ein Lager aus Hartmetall.
Der Einbau vor einem Ventil auf der Druckseite wird empfohlen, mit guter Entlüftung und Beruhigungsstrecken von 10 x D vor und nach der Turbine.
Die Standard-Medientemperatur beträgt -20...+85 °C. Eine Hochtemperaturausführung bis +150 °C ist bei einem Mindestsystemdruck von 8 bar erhältlich.
