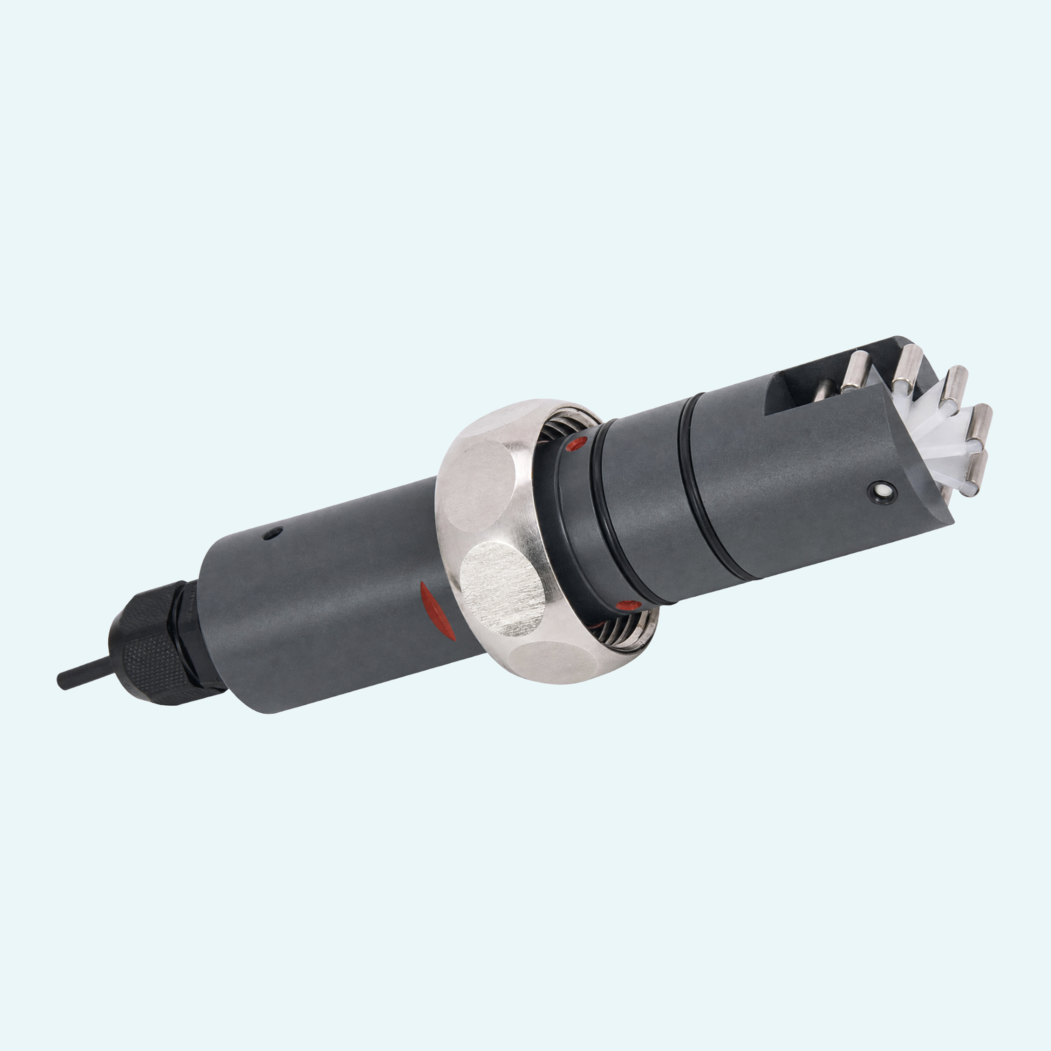

Die Nachrüstung einer Durchflussmessung in eine bestehende Rohrleitung ist mit diesem kompakten Einstecktransmitter unkompliziert möglich. Er ist für Rohrdurchmesser ab DN 32 ausgelegt, misst die Strömungsgeschwindigkeit von 0,3...6 m/s und kann mittels Schweißstutzen oder Anbohrschelle installiert werden. Damit eignet er sich für die Überwachung des Fluidstroms, wenn keine vollständige Messstrecke erforderlich ist.
Wählen Sie den Ausgang, der zu Ihrem Steuerungssystem passt: PNP/NPN, NAMUR, 4...20 mA, 0...10 V, programmierbare Frequenz bis 2 kHz oder Grenzwertschalter. Das Kunststoffgehäuse, die Schutzart IP65 und die Druckstufe PN 10 unterstützen den Einsatz in industriellen Anlagen. Für die elektrischen Ausgänge stehen Kurzschluss- und Verpolungsschutz zur Verfügung.
Der Messumformer nutzt ein Flügelrad zur Messung der Strömungsgeschwindigkeit des Mediums.
Für den Einbau in die Rohrleitung wird eine Einstecksonde mit Überwurfmutter verwendet. Die Überwurfmutter wird mit 30 Nm angezogen.
Die Produktfamilie umfasst Ausführungen mit festem Messbereich und einstellbare Versionen mit unterschiedlichen elektrischen Ausgangskonfigurationen.
Die Ausführung F bietet einen programmierbaren Push-Pull-Frequenzausgang bis 2 kHz.
Medienberührende Komponenten bestehen je nach Konfiguration aus PVC, PVDF, 1.4310 oder Titan, Keramik ZrO2-TZP, FKM, EPDM oder NBR.
Der Messumformer ist mit einem 2-m-Kabel oder einem 4-poligen M12x1-Rundsteckverbinder erhältlich.
