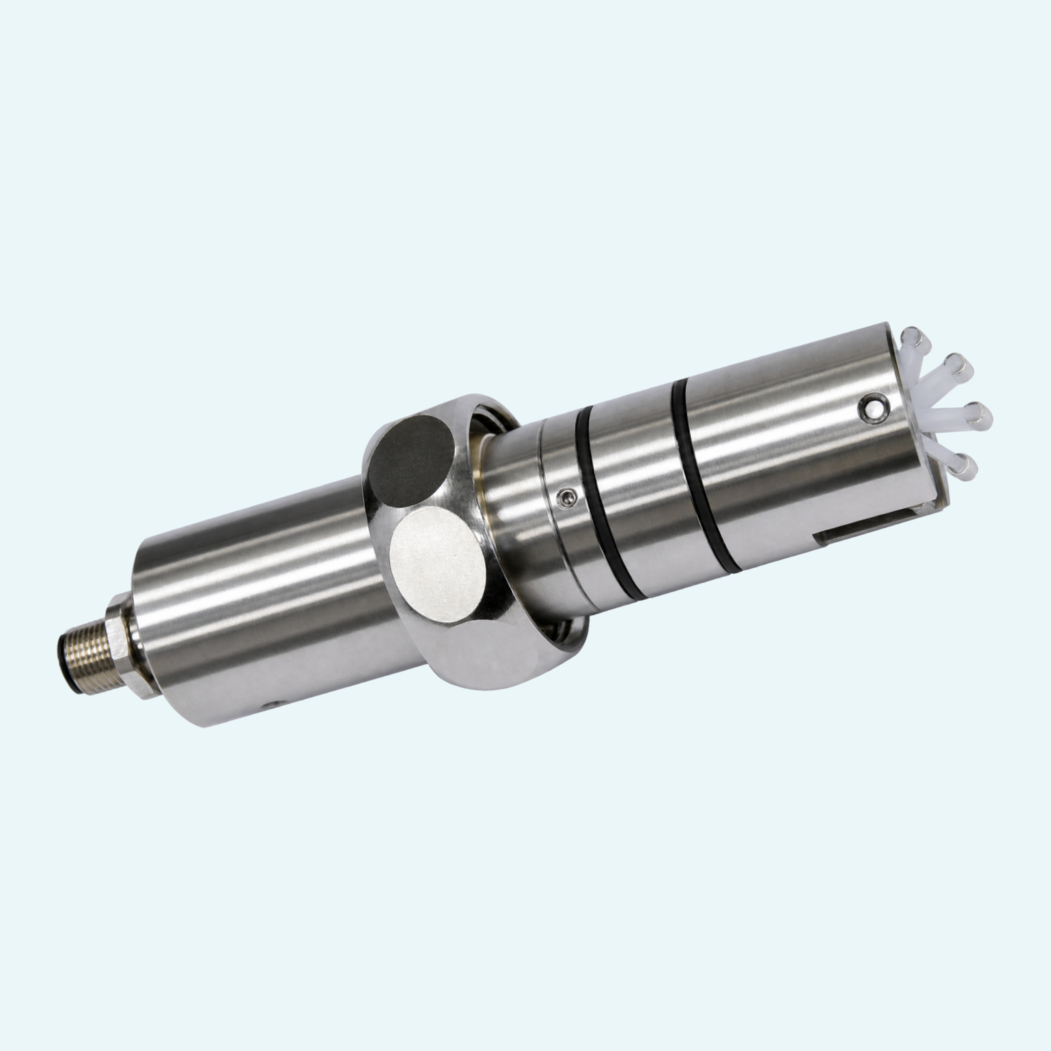

Das Nachrüsten einer Durchflussmessung in bestehende Rohrleitungen ist mit einer Einstecksonde und optionaler Anbohrschelle oder Schweißstutzen unkompliziert. Der Durchflusstransmitter aus Edelstahl nutzt ein Flügelrad-Messprinzip für Rohre ab DN 32 und deckt Strömungsgeschwindigkeiten von 0,3 bis 6 m/s bei einer Wiederholbarkeit von ±1 % ab.
Wählen Sie den zu Ihrem Steuerungssystem passenden Ausgang: Push-Pull, 4–20 mA, 0–10 V, programmierbare Frequenz bis 2 kHz oder Grenzwertschalter. Die Ausgänge sind kurzschluss- und verpolungssicher. Je nach Montageart unterstützt der Transmitter Medientemperaturen von 0 bis +60 °C mit Anbohrschelle bzw. von 0 bis +95 °C mit Schweißstutzen. Die Schutzart IP65 sowie eine empfohlene gerade Einlauf- und Auslaufstrecke von ca. 10xD sorgen für eine zuverlässige Installation in industriellen Rohrleitungssystemen.
Nutzt ein Flügelrad-Messprinzip zur Durchflussmessung in Rohrleitungen.
Unterstützt 0 bis +60 °C mit Anbohrschelle und 0 bis +95 °C mit Schweißstutzen.
Verfügbar mit 2 m Kabel oder M12x1-Rundsteckverbinder, 4-polig.
Versionen mit Analogausgang und einstellbarer Frequenz sind mit festen Messbereichen von 1, 2, 4 und 6 m/s verfügbar.
Für die empfohlene Installation sollte eine gerade Einlauf- und Auslaufstrecke von jeweils ca. 10xD vorgesehen werden. In horizontalen Rohrleitungen sollte der Sensor 45° nach unten zeigen.
Zu den medienberührten Komponenten zählen PVDF, Epoxidharz, Iglidur X, Keramik ZrO2-TZP und FKM. Als Dichtungsoptionen stehen EPDM und NBR zur Verfügung.
