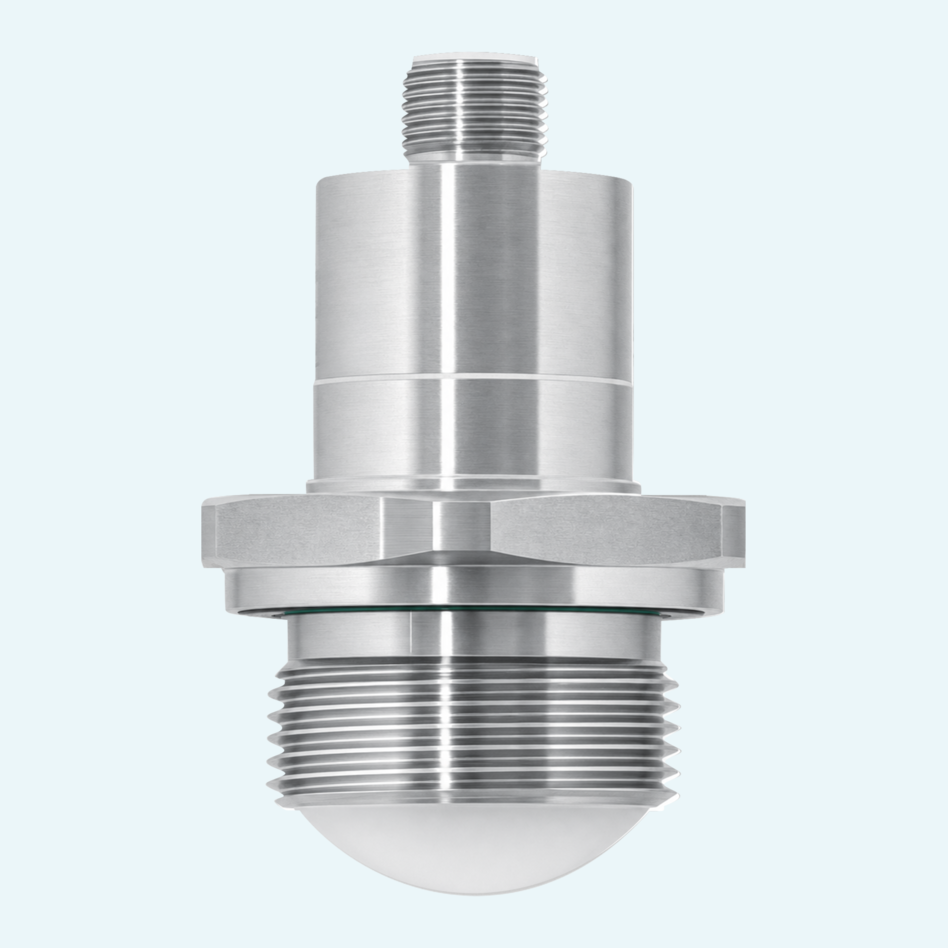

Die Füllstandmessung in Behältern wird schwierig, wenn Temperaturschwankungen, Dampf, Staub oder Einbauten herkömmliche Sensortechnologien stören. Der RADARCONT® RU4SR nutzt 122 - 123 GHz FMCW-Radar zur berührungslosen Messung von Entfernung, Füllstand und Volumen, mit einem Messbereich bis 10.000 mm und einer Auflösung von 1 mm.
Der schmale Abstrahlwinkel von 8° trägt dazu bei, Störungen durch Einbauten im Behälter zu reduzieren. Dadurch eignet sich der Sensor gut für flüssige Medien in industriellen Behältern, einschließlich Anwendungen mit Gasschichten, Schaumbildung oder Bedingungen, bei denen optische und Ultraschallsensoren an ihre Grenzen stoßen können.
Inbetriebnahme und Integration bleiben flexibel. Je nach Variante bietet der kompakte Sensor RS485 Modbus-RTU, IO-Link®, einen 4–20-mA-Stromausgang oder einen PP-Schaltausgang, wobei die Fernüberwachung und Parametrierung über IO-Link oder RS485 Modbus-RTU möglich ist. Die Schutzart (IP69K/IP67) und der Umgebungstemperaturbereich von -40 °C bis +85 °C unterstützen den zuverlässigen Einsatz in anspruchsvollen Umgebungen.
Der Sensor sendet ein Radarsignal mit 122 - 123 GHz aus und ermittelt die Entfernung anhand des reflektierten Signals. Er misst berührungslos und kann für Entfernungs-, Füllstands- und Volumenwerte eingesetzt werden.
Das Gerät ist für flüssige Medien und industrielle Behälter bis 10 m vorgesehen. Das Handbuch beschreibt je nach Anwendungsbedingungen auch den Einsatz bei Flüssigkeiten mit Gasschichtung oder Schaumbildung.
Die Radartechnologie ermöglicht Messungen durch geeignete nichtleitende Materialien, einschließlich Behälterwänden aus Kunststoff und Schutzfenstern aus PTFE oder PP.
Erhältlich sind Elektronikvarianten mit RS485 Modbus-RTU und IO-Link®. Die IO-Link®-Version kann je nach Konfiguration zusätzlich einen Stromausgang 0/4…20 mA oder einen bzw. zwei PP-Schaltausgänge bereitstellen.
Der kompakte Sensor wird über ISO 228-1-Gewindeanschlüsse in den Größen G 1“, G ¾“ oder G ½“ installiert.
Einstellbare Signalfilter umfassen die Optionen sprunghaft, schnell, langsam und max. Spitzenwert zur Definition der Auswertung des Messsignals.
