Die hygienische Rohrtemperaturmessung wird einfacher, wenn der Sensor nicht in das Medium eintauchen muss. Dieser Anlege-Widerstandsthermometer misst die Medientemperatur von außen an der Rohrleitung, mit POM-Kunststoffklemmen für DN8 bis DN100 und Edelstahl-Schlauchschellen für andere Rohrdimensionen.
Die silberbasierte Kontaktfläche passt sich dem Rohrradius an, während ein verstellbarer Federmechanismus einen engen Kontakt ohne Wärmeleitpaste unterstützt. Das ermöglicht ein schnelles Ansprechverhalten und eine zuverlässige Messung bei nur geringer, unvermeidbarer Temperaturabweichung. Das Pt100-4-Leiter-Element ist für Temperaturen bis 140 °C spezifiziert, mit Genauigkeitsklasse A gemäß IEC 60751 und Schutzart IP68.
Validierung und Handhabung sind für sterile Technologien in Anwendungen der Lebensmittel-, Pharma-, Chemie- und Biotechnologiebranche ausgelegt. Die Klemme verbleibt am Rohr, während das Sensorelement durch Lösen einer Schraube entfernt werden kann, sodass der PTV am Kabel direkt in das Prüfmedium eingetaucht werden kann.

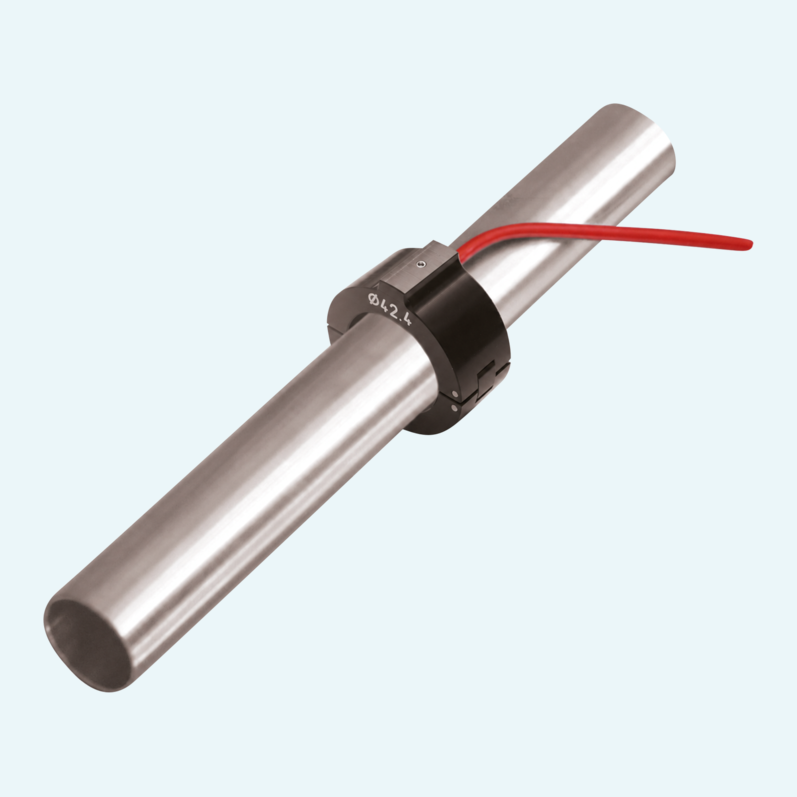

Der Sensor wird mit einer speziellen Klemme außen an der Rohrleitung montiert und misst die Medientemperatur durch die Rohrwand.
Das Produkt verwendet ein Platin-Widerstandselement Pt100 in 4-Leiter-Ausführung mit Toleranzklasse A gemäß IEC 60751.
Rohrleitungsklemmen aus POM-Kunststoff sind für DN8 bis DN100 erhältlich. Für andere Rohrdimensionen sind Schlauchschellen aus Edelstahl erhältlich.

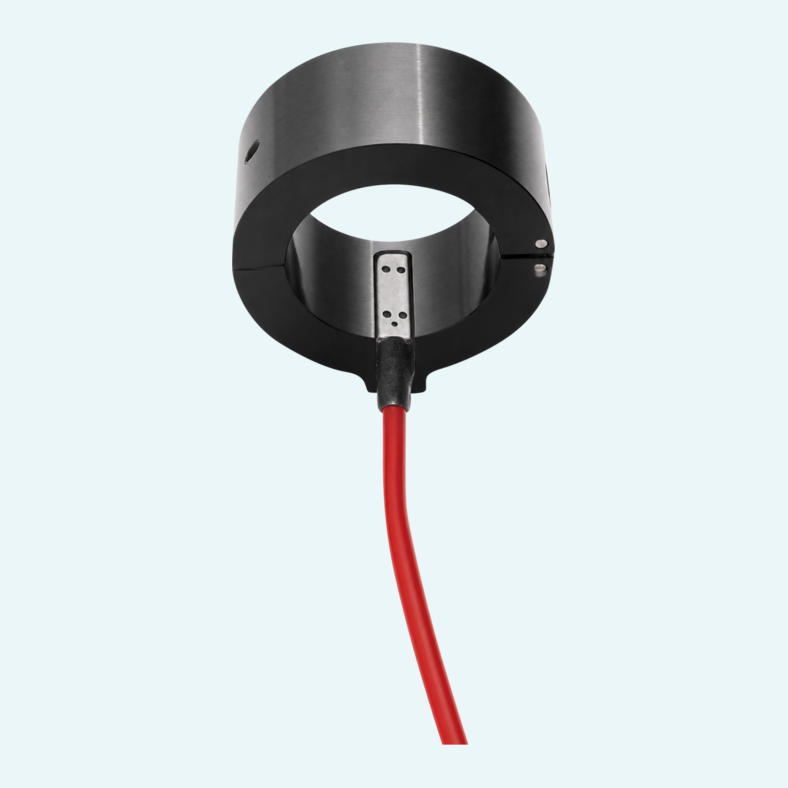

Der Sensor verfügt über eine silberbasierte Kontaktfläche, die an den Radius der jeweiligen Rohrleitung angepasst ist.
Der Sensor wird mit einem geschirmten Silikon-/PTFE-Kabel geliefert. Der Bestellcode listet ein 0,20 m langes Kabel mit angespritztem M8-Stecker.
Der Transmitter LTN-500 kann in das Sensorkabel eingesteckt werden und liefert einen 4...20-mA-Ausgang mit Standard- oder kundenspezifischer Messbereichskonfiguration.
Die Messfläche besteht aus Ag, das Sensorgehäuse aus Polyamid und die Klemme aus POM, wobei andere Klemmenmaterialien auf Anfrage erhältlich sind.
