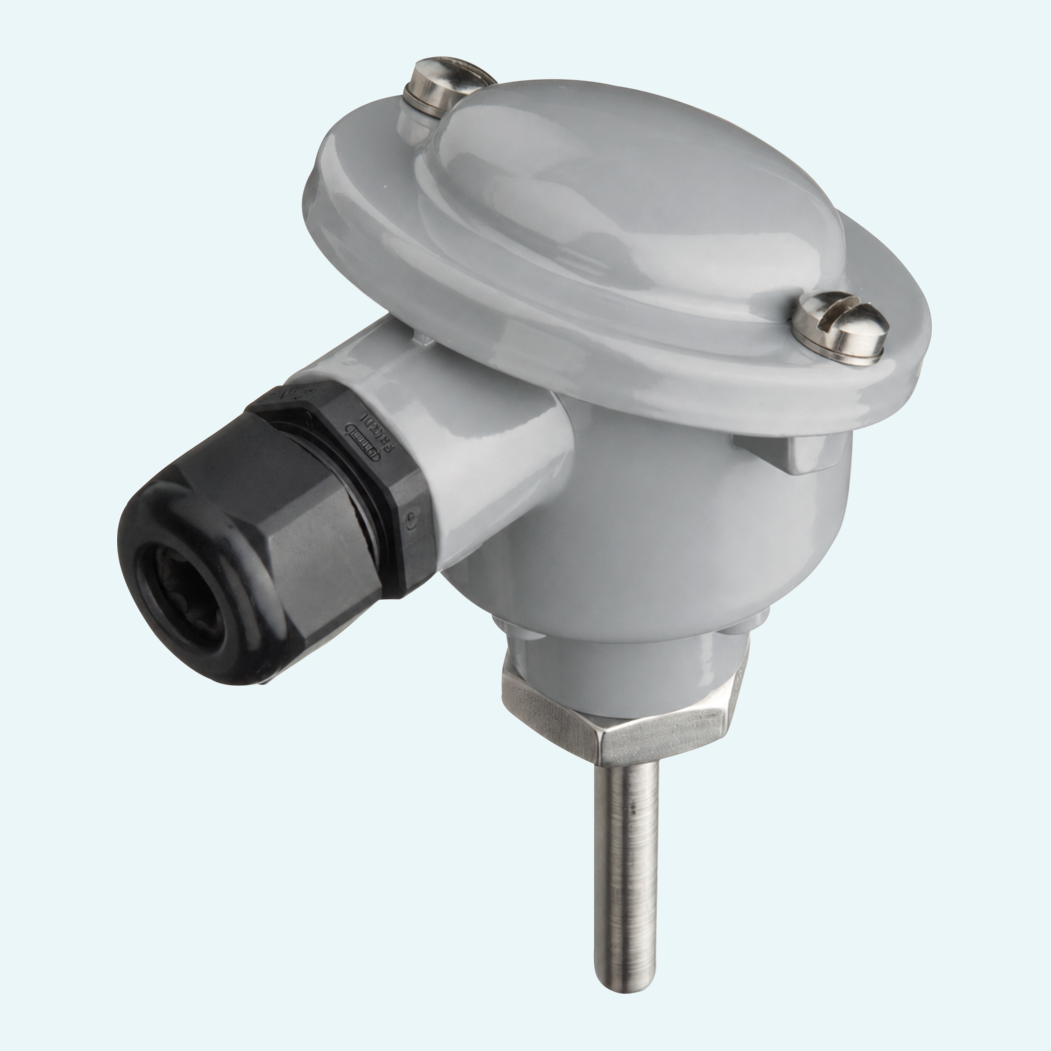

Die einstellbare Eintauchtiefe sorgt dafür, dass sich Temperatursensoren an die tatsächliche Einbausituation anpassen lassen – und nicht umgekehrt. PTF-Widerstandsthermometer sind als Tauchhülsen-Pt100-Sensoren mit Schiebehülse ausgeführt und bieten damit eine praxisgerechte Lösung für die Prozesstemperaturmessung, bei der die Einstichposition vor Ort angepasst werden muss.
Der Sensor verwendet genormte Platin-Widerstandselemente der Toleranzklassen AA, A und B nach IEC 60751. Das Messelement ist in Magnesiumoxid im Schutzrohr eingebettet und hermetisch verschlossen, was die Wärmeübertragung unterstützt und Schutz vor Vibrationen bietet. Die Standard-Messtemperaturen an der Spitze decken -70 °C…+300 °C ab, wobei Hochtemperaturausführungen für +500 °C/+600 °C sowie Tieftemperaturausführungen auf Anfrage erhältlich sind.
Die Baureihe kann für 1x Pt100-, 2x Pt100-, 3x Pt100- oder 1x Pt1000-Schaltungen mit festen oder auswechselbaren Messeinsätzen konfiguriert werden. Zu den prozessseitigen Werkstoffen gehören Edelstahl 1.4571 als Standardausführung sowie hitzebeständiger Stahl 1.4841 bis 1100 °C; weitere Werkstoffe sind auf Anfrage erhältlich.
Der Sensor verwendet Platin-Widerstandselemente vom Typ Pt100; Pt1000 und andere Messelemente sind auf Anfrage erhältlich.
Zu den Konfigurationen gehören 1x Pt100 in 2-, 3- oder 4-Leiterschaltung, 2x Pt100 in 2x 2-Leiter- oder 2x 3-Leiterschaltung, 3x Pt100 in 3x 2-Leiterschaltung sowie 1x Pt1000 in 3-Leiterschaltung.
Das Produkt ist als Standard-Tauchhülsen-Widerstandsthermometer mit Schiebehülse spezifiziert. Zu den Fühlerrohrdurchmessern gehören die Optionen 6 mm, 8 mm, 10 mm und 15 mm x 2 mm.
Anschlussköpfe sind in den Ausführungen PP, Delrin, Aluminium, Edelstahl und PTFE erhältlich, einschließlich kleiner, großer und doppelt großer Bauformen.
Die Baureihe umfasst feste und auswechselbare Messeinsätze. Bei Hochtemperaturausführungen sind auswechselbare Messeinsätze zwingend vorgeschrieben.
Anschlussvarianten sind für Messumformer mit Festwert 4…20 mA oder 0…10 V, für softwareprogrammierbare Messumformer UTN-500 sowie für die PROFIBUS-PA-Schnittstelle PTN-600 erhältlich.
