In Hochdruck-Hydraulik-, Pneumatik- und Anlagensystemen helfen stabile Druckwerte Anwendern, Prozesse unter Kontrolle zu halten. Dieser Druckmessumformer und Druckschalter deckt allgemeine Industrieanwendungen im Anlagen- und Maschinenbau, in HVAC und Kältetechnik, in der Umwelttechnik, der Gebäudeautomation und der Prozessindustrie ab.
Fein abgestufte Messbereiche von 0…400 mbar bis 0…1000 bar ermöglichen eine genaue Anpassung an die Messaufgabe. Die metallische Membran ist in frontbündiger oder innenliegender Ausführung erhältlich, wobei der frontbündige Prozessanschluss für viskose, pastöse, klebrige, kristallisierende, partikelbeladene und verunreinigte Medien ausgelegt ist, die herkömmliche Druckkanäle blockieren könnten.
Die lokale Bedienung bleibt bei Inbetriebnahme und Service praxisgerecht. Das grafische Farbdisplay, die Tastatur, das drehbare Gehäuse und das drehbare Display unterstützen den Betrieb in unterschiedlichen Einbaulagen, während 0/4…20-mA- oder 0…10-V-Ausgang, bis zu 4 PNP-Schaltausgänge und ein Speicher für über 500.000 Messwerte die Prozesssignalisierung mit der Vor-Ort-Datenhistorie verbinden.
Das Gerät verwendet eine metallische frontbündige oder innenliegende Membran mit DMS-Dünnfilm- oder piezoresistiver Sensortechnik aus 316Ti/630.
Verfügbare Prozessanschlüsse umfassen Gewindeversionen nach ISO 228-1 mit Manometer- oder frontbündiger Ausführung, je nach Messbereich.
Elektronikversionen liefern ein analoges Strom- oder Spannungssignal, mit Varianten für 2 oder 4 PNP-Schaltausgänge und 24-VDC-Versorgung.
Der integrierte Datenlogger speichert mehr als 500.000 Messwerte. Eine batteriegepufferte Version ergänzt die Zeitstempel-Aufzeichnung.

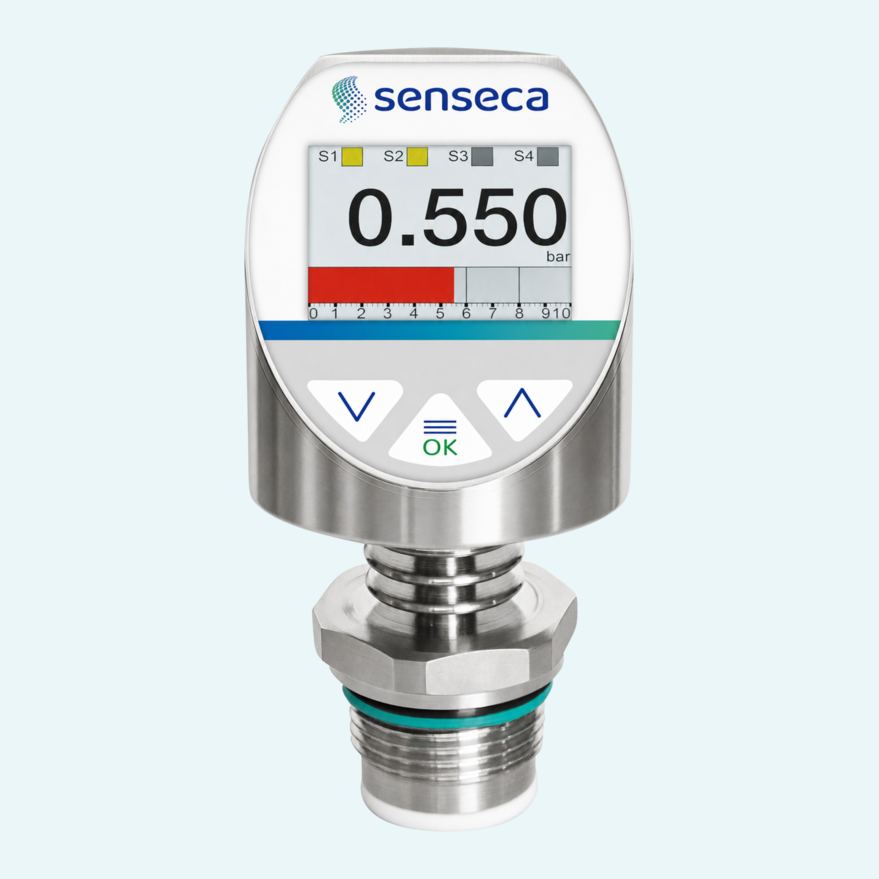

Ein grafisches Farbdisplay und eine Tastatur ermöglichen die lokale Anzeige und Konfiguration. Gehäuse und Display können für unterschiedliche Einbaulagen gedreht werden.
Das Gerät ist für Umgebungstemperaturen von -20 °C bis +70 °C und Schutzart (IP65/IP67) nach EN/IEC 60529 spezifiziert.
Es sind Versionen für Relativdruck und Absolutdruck erhältlich, wobei Absolutdruck für Endwerte ab 100 mbar spezifiziert ist.
Versionen sind für -40…+100 °C oder -40…+125 °C mit Temperaturentkoppler erhältlich.
