Komplexe Temperatursignale lassen sich leichter integrieren, wenn ein Transmitter sie im Schaltschrank skalieren, linearisieren und überwachen kann. Dieser programmierbare Temperaturtransmitter akzeptiert Pt100-, Pt1000- und Thermoelement-Eingänge vom Typ J, K, N und S und wandelt sie in isolierte 0/4..20-mA- oder 0/2..10-V-DC-Ausgangssignale um.
Der Messbereich ist programmierbar, und die Ausgangskennlinie kann mit bis zu 32 Stützpunkten transformiert oder linearisiert werden. Dadurch eignet sich das Gerät zur Anpassung von Sensorkennlinien oder speziellem Ausgangsverhalten ohne zusätzliche Signalverarbeitung. Eine Teach-In-Funktion speichert Eingangssignale für Anfangs- und Endwerte oder Kennlinienpunkte, während eine Simulatorfunktion die Inbetriebnahme und Prüfung unterstützt.
Zur Überwachung stehen bis zu vier Wechsler-Relais-Alarmausgänge zur Verfügung. Die Fehlererkennung umfasst Leitungsbrüche bei Pt100, Pt1000 und Thermoelementen sowie Kurzschlüsse bei Pt100 und Pt1000. Im Fehlerfall kann der Analogausgang auf 0 mA, < 3,6 mA oder > 21,5 mA gesetzt werden.

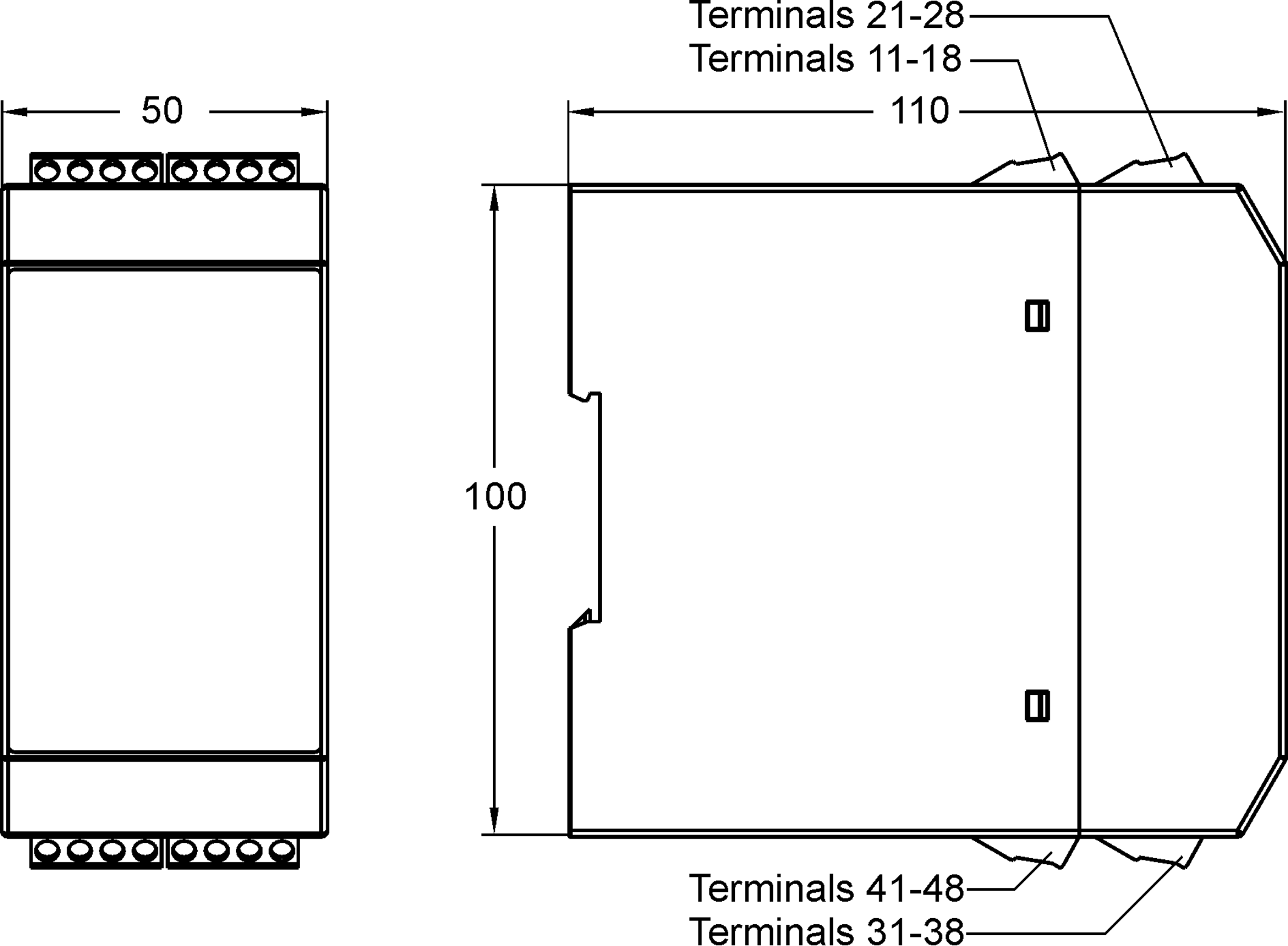

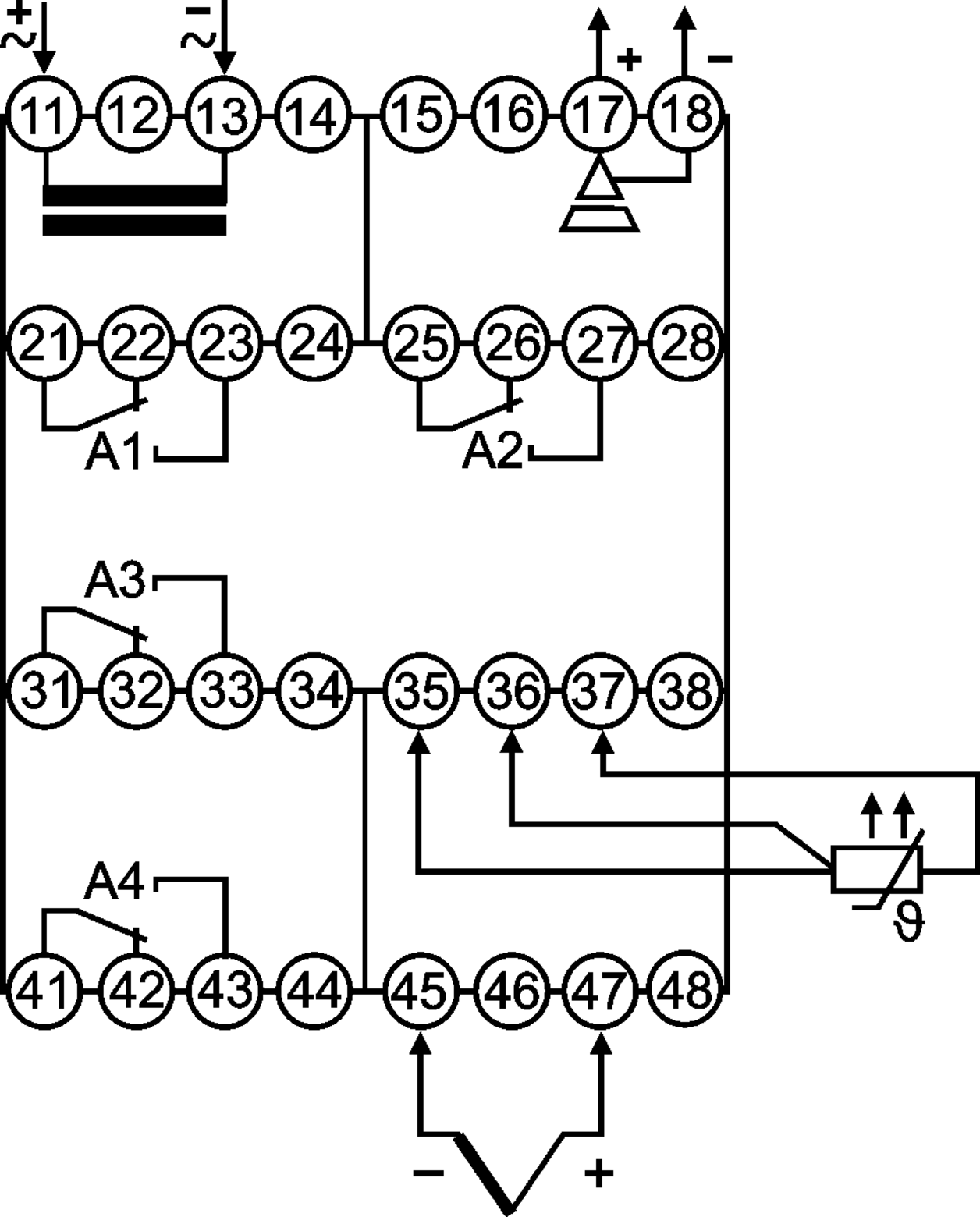

Das Gerät akzeptiert Pt100 und Pt1000 in 3-Leiter-Anschluss sowie Thermoelemente Typ J, K, N und S.
Der Messbereich kann für den angeschlossenen Temperatureingang konfiguriert und dem Analogausgang zugeordnet werden.
Der isolierte Ausgang liefert 0/4..20 mA oder 0/2..10 V DC und passt sich automatisch an die angeschlossene Bürde an.
Lineare und nichtlineare Kennlinien können mit Wertepaaren konfiguriert werden, mit bis zu 32 Stützpunkten für nichtlineare Sensorkennlinien.
Eingangssignale für Anfangs- und Endwert oder für Kennlinienpunkte können während der Programmierung automatisch gespeichert werden.
Die Simulatorfunktion unterstützt die Inbetriebnahme, indem das Ausgangsverhalten geprüft werden kann, ohne sich ausschließlich auf reale Prozessbedingungen zu verlassen.
Relais-Alarmausgänge können als Min.- oder Max.-Funktionen programmiert werden, mit Einschalt- und Ausschaltverzögerung von 1 s bis zu 9 h.

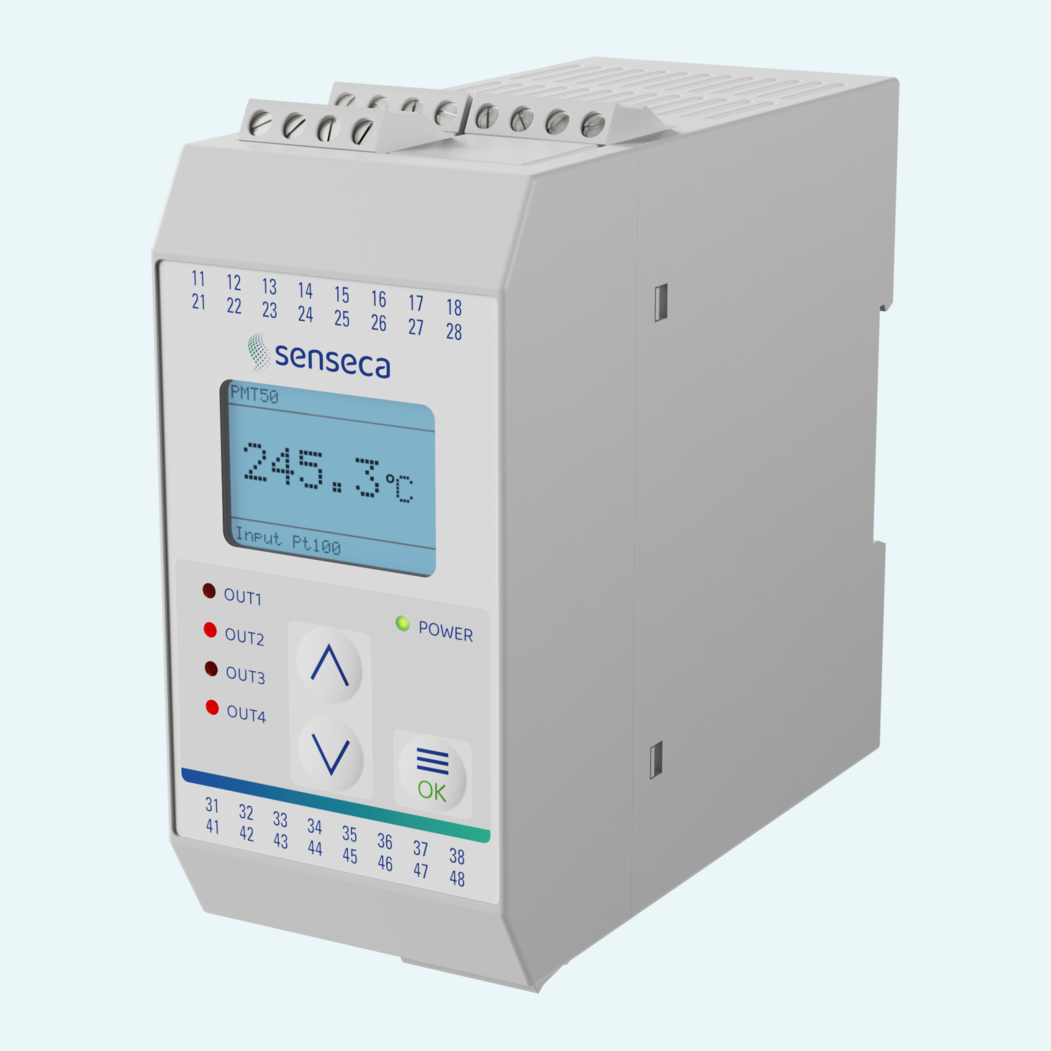

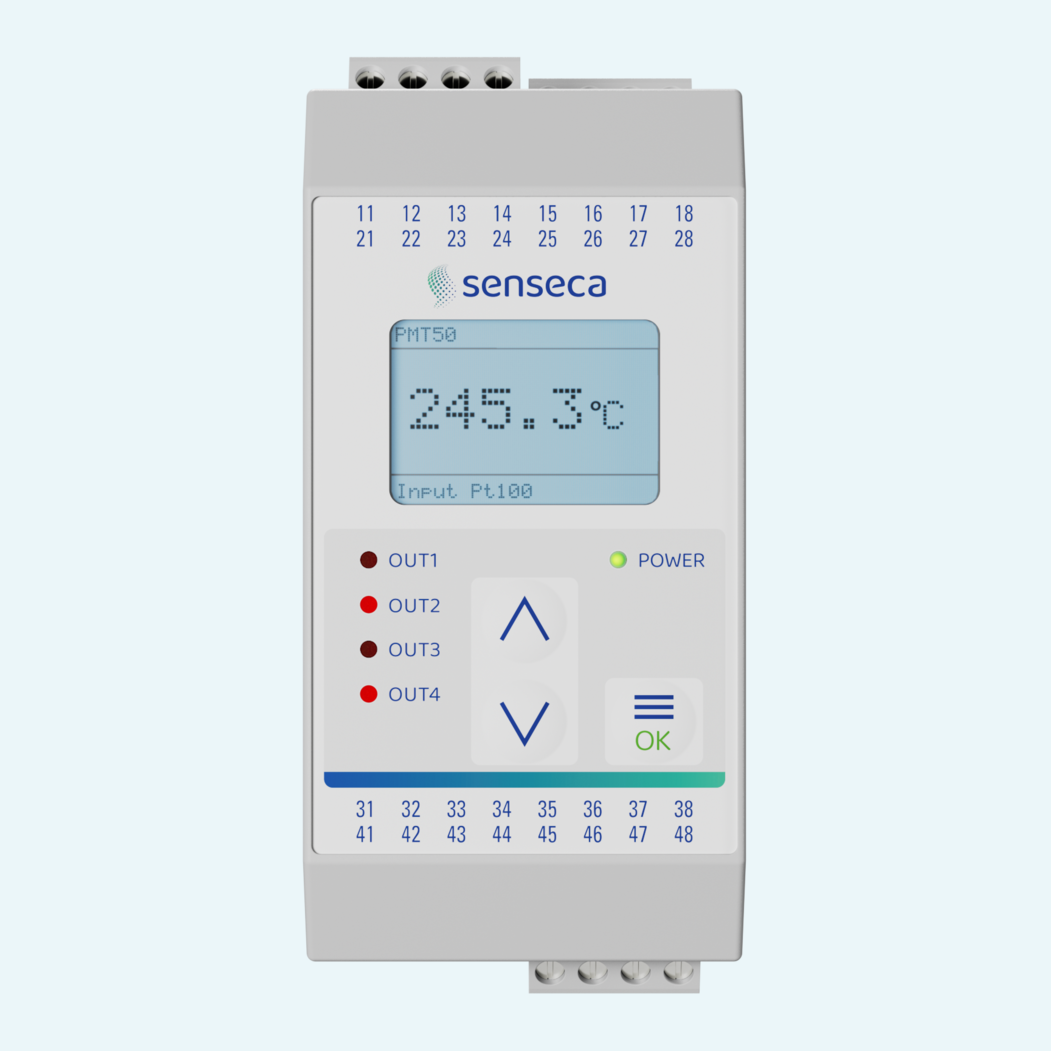

Das Gerät wird über Fronttasten in Verbindung mit einem grafischen LCD-Display mit 128 x 64 Pixeln und weißer Hintergrundbeleuchtung programmiert.
