Widerstands- und Potentiometersignale müssen häufig aufbereitet werden, bevor sie in Automatisierungssystemen zuverlässig genutzt werden können. Der PMT50-2 wandelt Widerstandseingänge von 0...100 kΩ und Potentiometersignale von 1 kΩ...100 kΩ in galvanisch getrennte Standard-Analogausgänge für Steuerungs- und Überwachungsaufgaben um.
Der programmierbare Messbereich erleichtert die Anpassung des Messumformers an den angeschlossenen Sensor, während 32 Stützpunkte eine Linearisierung oder Umformung der Ausgangskennlinie bei nichtlinearem Signalverhalten ermöglichen. Teach-In- und Simulatorfunktionen unterstützen die Inbetriebnahme, wenn das Eingangssignal unbekannt ist oder überprüft werden muss.
Zur Prozessüberwachung bietet der PMT50-2 eine automatische Leitungsbrucherkennung im Messkreis sowie ein programmierbares Fehlerverhalten für den Analogausgang. Ein grafisches LCD mit weißer Hintergrundbeleuchtung, Frontbedientasten und optionale Relais-Alarmausgänge machen Einrichtung und Diagnose im Schaltschrank praxisgerecht.
Der PMT50-2 misst Widerstand im Bereich 0...100 kΩ. Für den Messkreis ist eine Leitungsbrucherkennung verfügbar.
Es können Potentiometer von 1 kΩ bis 100 kΩ angeschlossen werden. Das Signal wird entsprechend dem programmierten Messbereich verarbeitet.
Der galvanisch getrennte Analogausgang liefert 0/4...20 mA bei einer Bürde ≤500 Ω oder 0/2...10 V bei einer Bürde >500 Ω. Die Ausgangsauswahl erfolgt automatisch in Abhängigkeit von der Bürde.
Es können lineare oder nichtlineare Kennlinien mit bis zu 32 Wertepaaren für das Eingangs- und Anzeige-/Ausgangsverhalten programmiert werden.
Zur Überwachung stehen bis zu 4 Relais-Wechselkontakte (SPDT) für Alarmausgänge zur Verfügung. Die Alarmrelais können für Min.- oder Max.-Funktion programmiert werden.

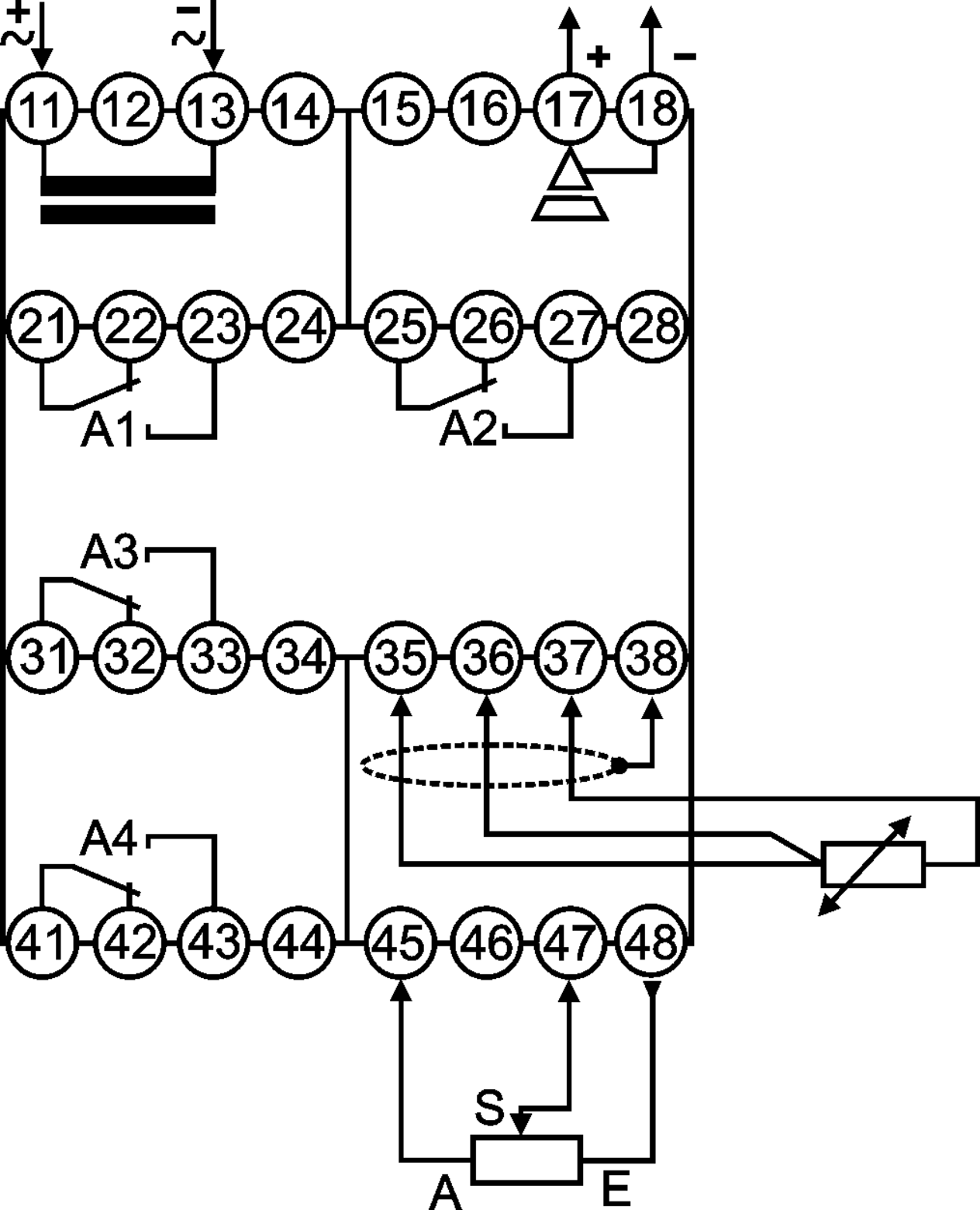

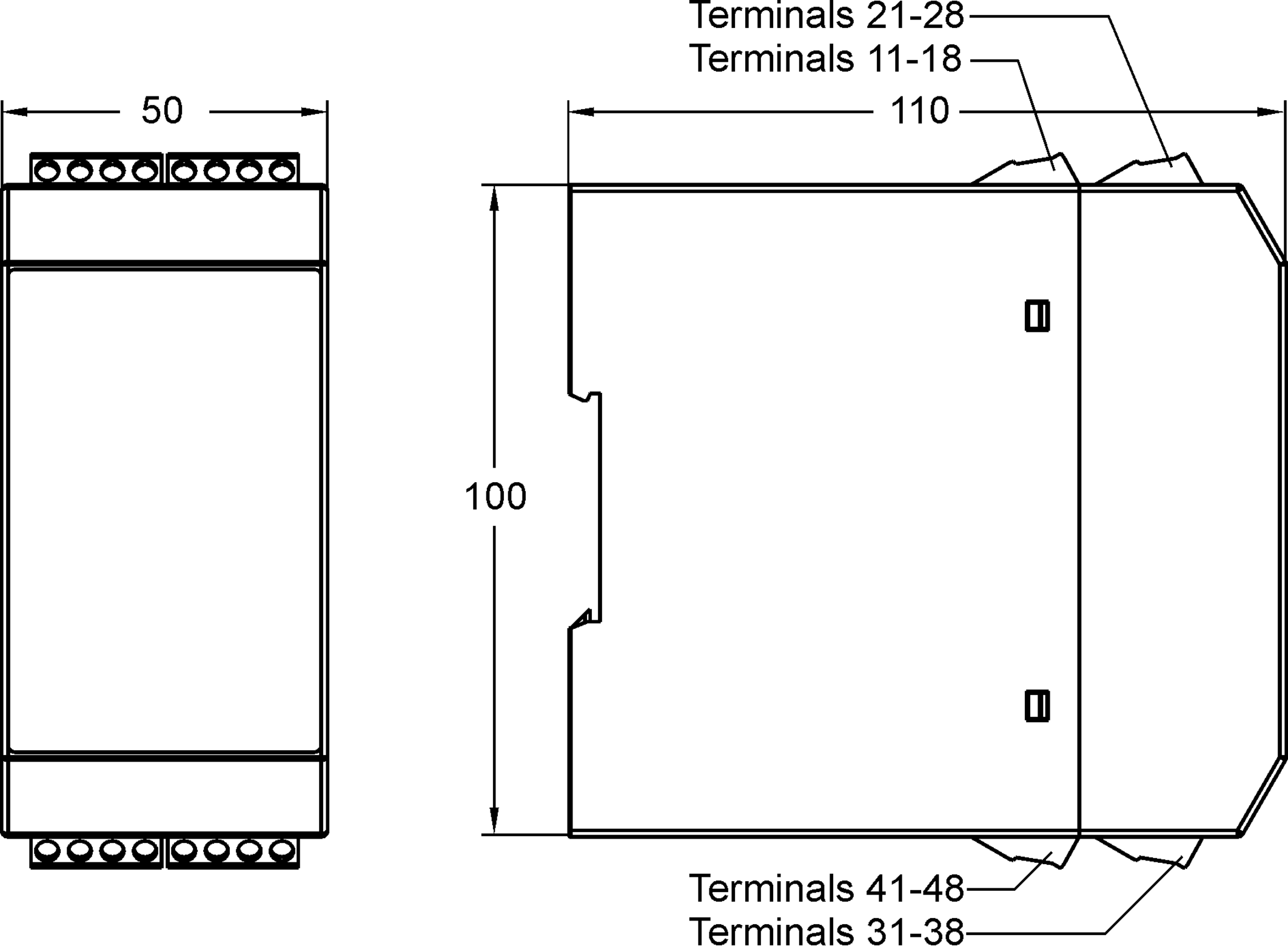

Das Gehäuse aus PA 6.6 UL94V-0 wird auf TS35-Hutschienen montiert, wiegt ca. 450 g und verfügt über Schraubklemmen für Leitungen mit 0,14...2,5 mm².
