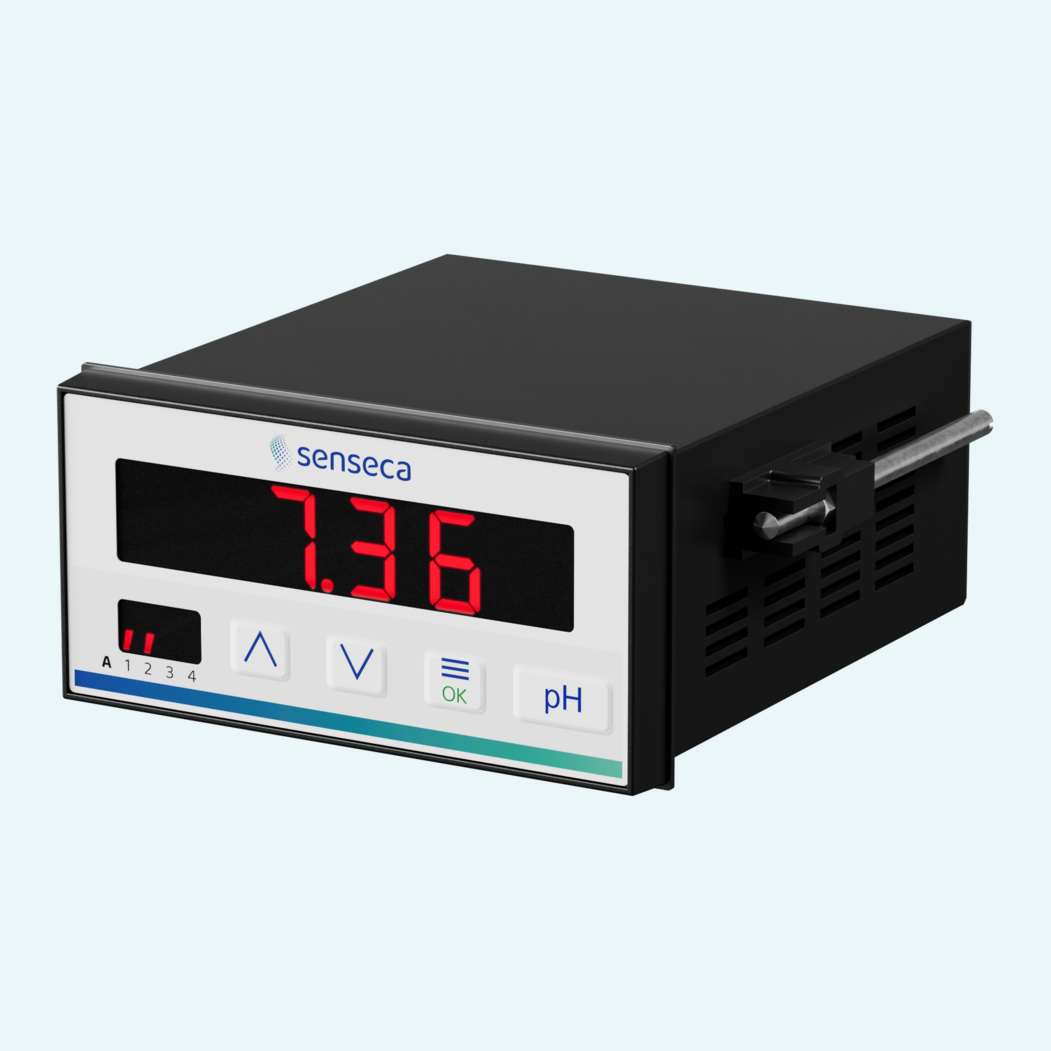

Eine stabile pH- und ORP-Regelung beginnt mit einer Anzeige, die zur Schalttafel und zum Prozess passt. Dieses für die Lebensmitteltechnik, chemische Anwendungen, pharmazeutische Umgebungen und die Abwassertechnik konzipierte DIN-Schalttafeleinbaugerät 96 x 48 mm arbeitet mit gängigen pH- und ORP-Elektroden und zeigt den Prozesswert auf einer roten 14,2-mm-LED-Anzeige an.
Der Messbereich ist von -1,00 ... +15,00 pH oder -1500 ... +1500 mV programmierbar, mit Temperaturkompensation über Pt100- oder Pt1000-Sensor. Die Kalibrierung kann mit 1-Punkt- oder 2-Punkt-Kalibrierung an die Aufgabe angepasst werden, mit wählbaren Puffersätzen einschließlich SCHOTT, WTW, Ingold und DIN 19266 oder manueller Puffereingabe.
Für Automatisierungsaufgaben kann das Gerät bis zu 4 Alarmausgänge als Relais- oder Elektronikausgänge bereitstellen. Je nach Version unterstützen galvanisch getrennte aktive Analogausgänge für pH/ORP oder passive 4 ... 20-mA-Ausgänge für pH/ORP und Temperatur die Einbindung in Leitsysteme. Die Frontschutzart beträgt IP65.
Das Schalttafeleinbaugerät arbeitet mit gängigen pH- und ORP-Elektroden. Bei Kabellängen über 5 m wird der Impedanzwandler pH40 empfohlen.

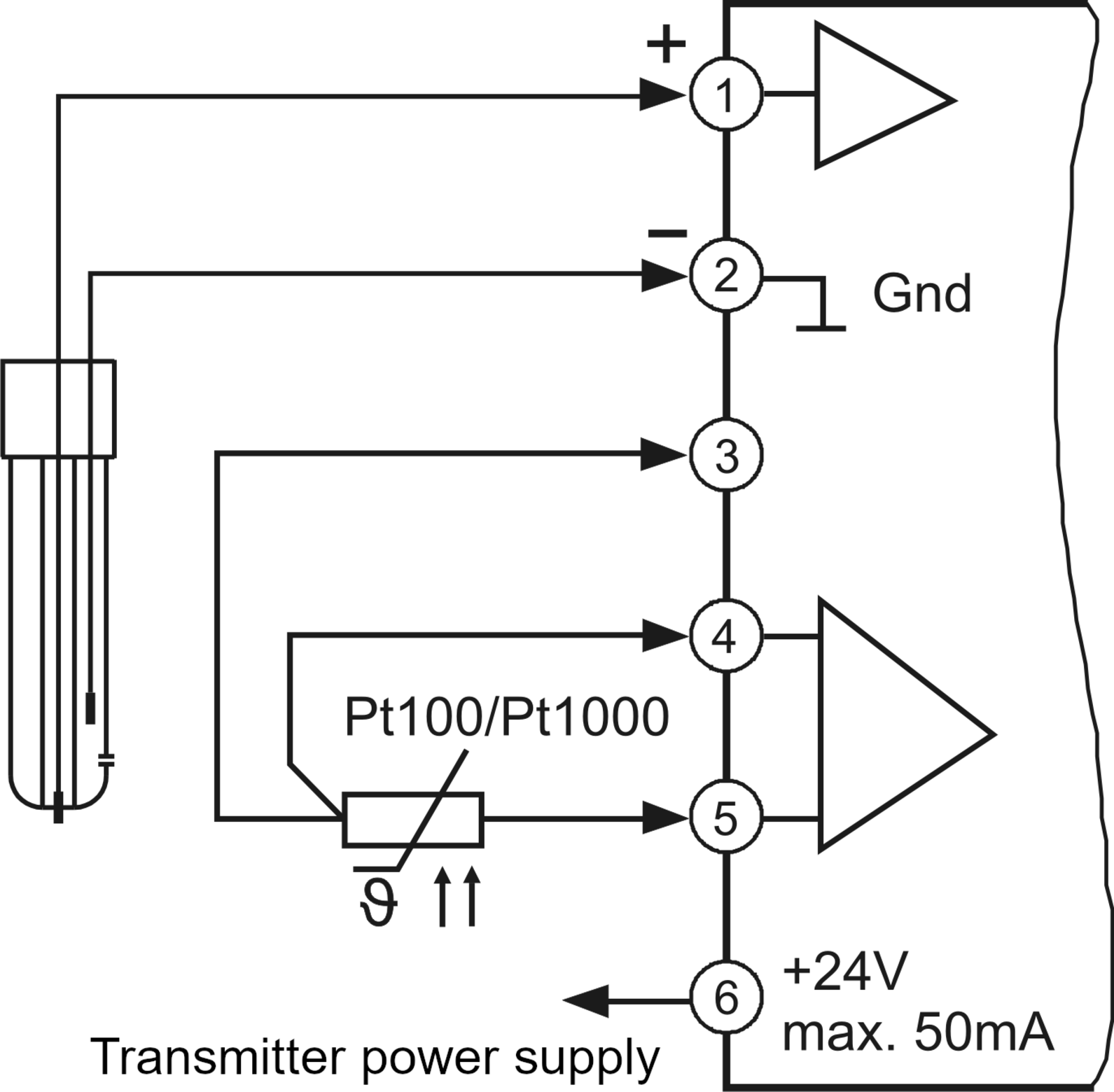

Pt100- oder Pt1000-Sensoren können in 2- oder 3-Leiter-Ausführung angeschlossen werden. Die Temperatureinheit ist in °C oder °F programmierbar.

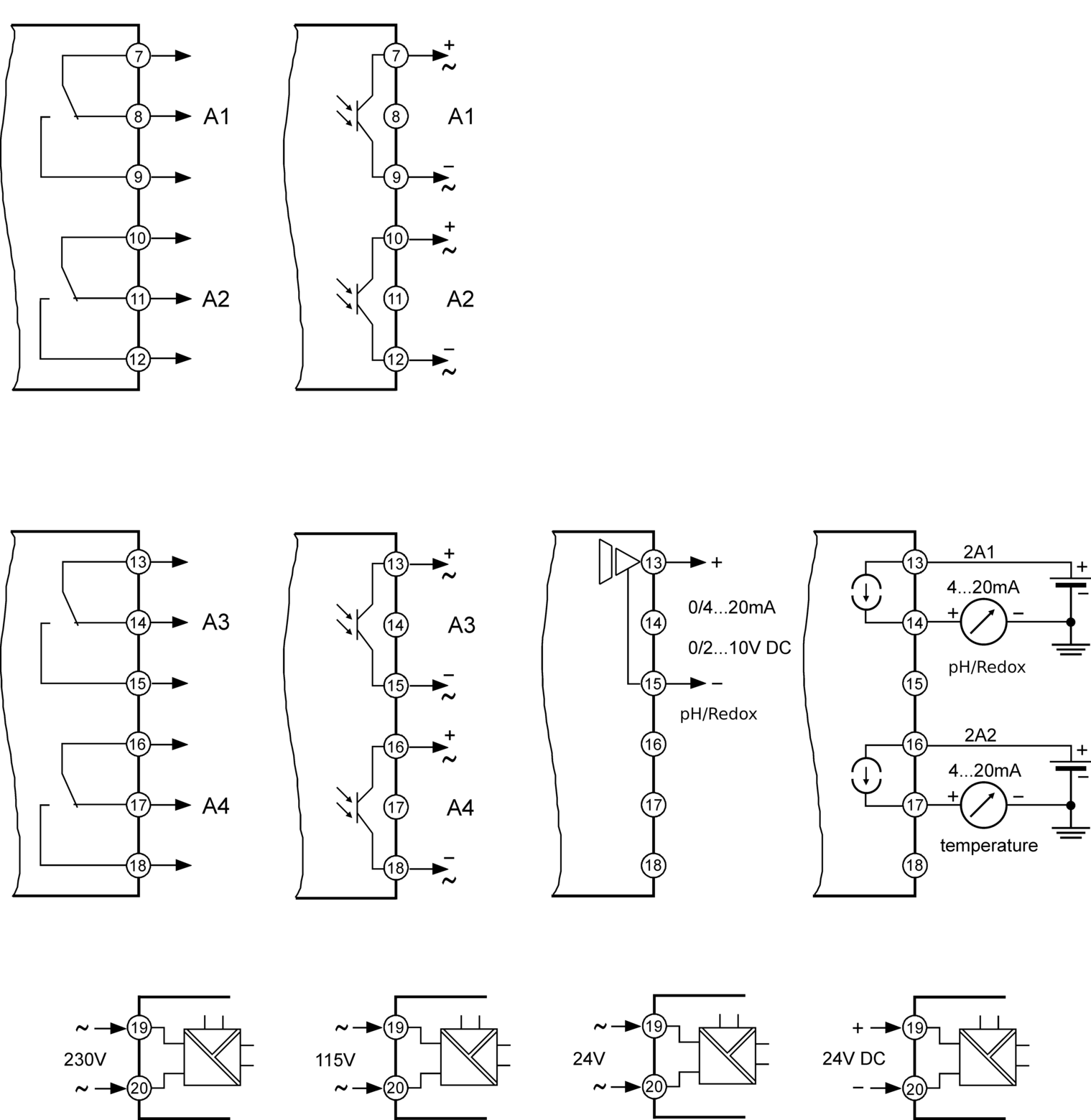

Alarmausgänge können als Minimum- oder Maximumfunktion konfiguriert werden. Die Ausgangsansteuerung wird auf dem Display angezeigt.
Der aktive Ausgang erzeugt ein galvanisch getrenntes 0/4 ... 20-mA- oder 0/2 ... 10-V-DC-Signal für pH oder ORP. Der Ausgang passt sich automatisch an die Bürde an.
Die Version 2A stellt zwei galvanisch getrennte passive 4 ... 20-mA-Ausgänge für pH/ORP und Temperatur bereit.

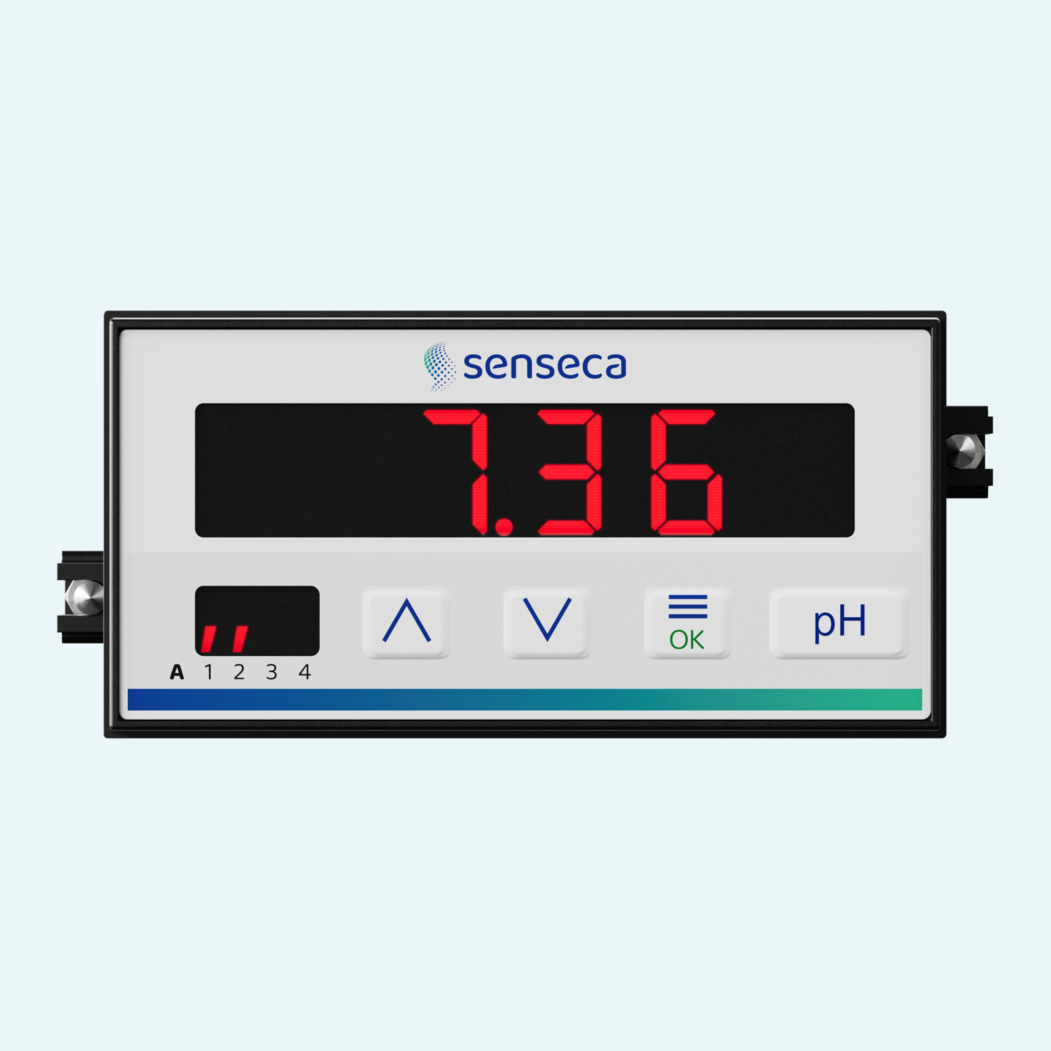

Die Parameter werden über die Frontmembrantastatur eingestellt, einschließlich Messeingang, Alarmverhalten und Analogausgangssignal.

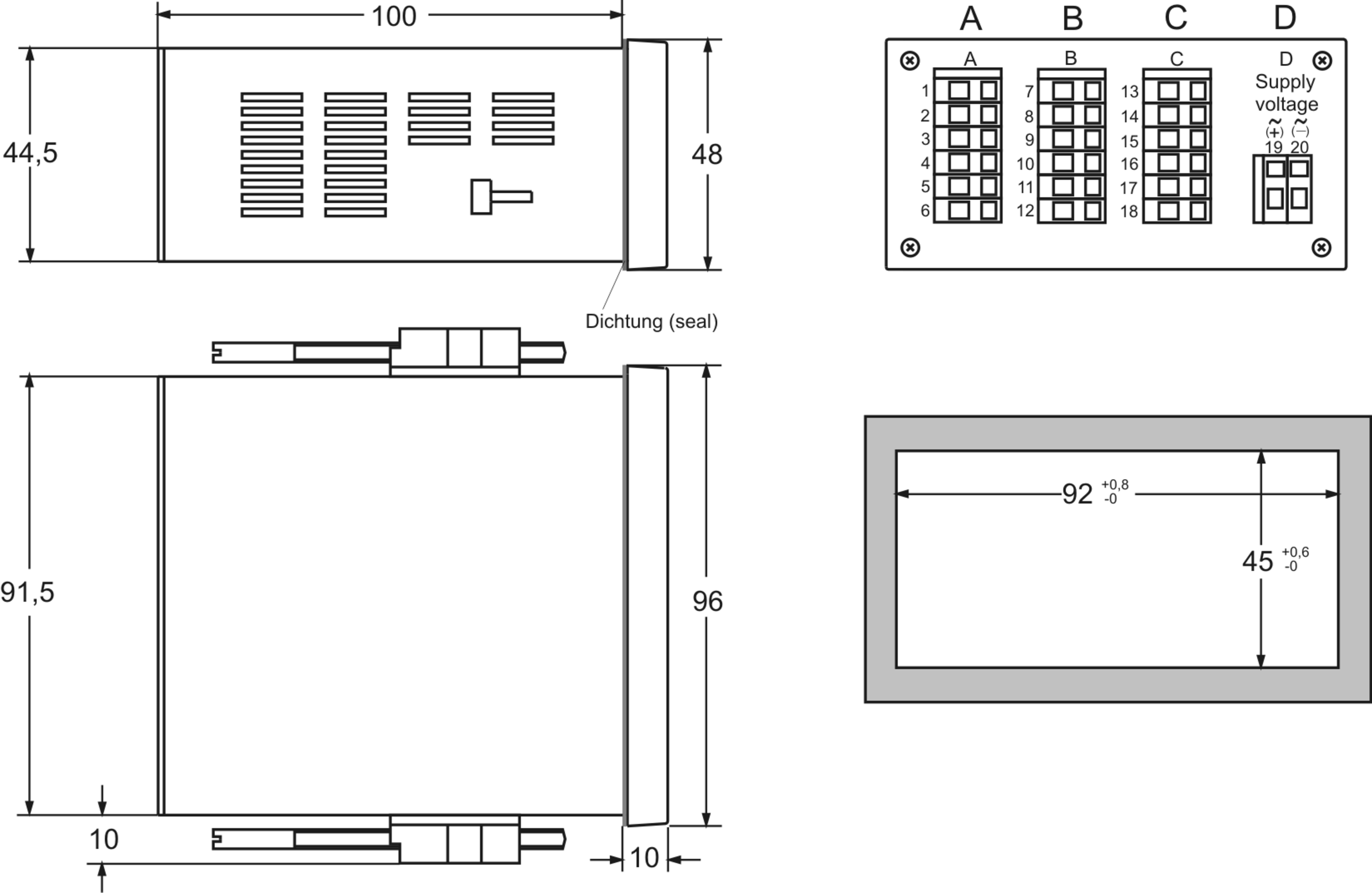

Das Gerät verfügt über ein DIN-Gehäuse 96 x 48 mm aus PA6-GF mit 100 mm Einbautiefe, Klemmanschlüssen und Frontschutzart IP65.
