Die Direktmontage an der Elektrode hält die Messkette kompakt und trägt dazu bei, ein stabiles pH-Signal in das Steuerungssystem einzuspeisen. Dieser Kopfmessumformer wird auf pH-Elektroden montiert und wandelt die Messung in ein 4...20-mA-Standardsignal für den Bereich -1...+15 pH um.
Die Ausführung mit 2-Leiter-Ausgang ist für eine unkomplizierte Prozessintegration mit einer Spannungsversorgung von 10...30 V DC ausgelegt. Die Messung basiert auf 25 °C, Nullpunkt pH 7,0 und Steilheit 59,2 mV/pH, mit 0,2 % Genauigkeit und ohne Kompensation. Der hohe Eingangswiderstand von >1012 Ω unterstützt die zuverlässige Verarbeitung des Elektrodensignals.
Das PVC-U-Gehäuse ist mit ca. 100 g kompakt und besitzt die Schutzart IP65. Der elektrische Anschluss erfolgt über eine 8-polige Rundsteckdose, M12x1, während der Eingangsstecker für S7/S8- oder VarioPin-Elektrodenanschlüsse erhältlich ist.
Der Messumformer ist für die Direktmontage auf pH-Elektroden ausgelegt.
liefert ein 4...20-mA-Standardsignal für -1...+15 pH in Zweileitertechnik.

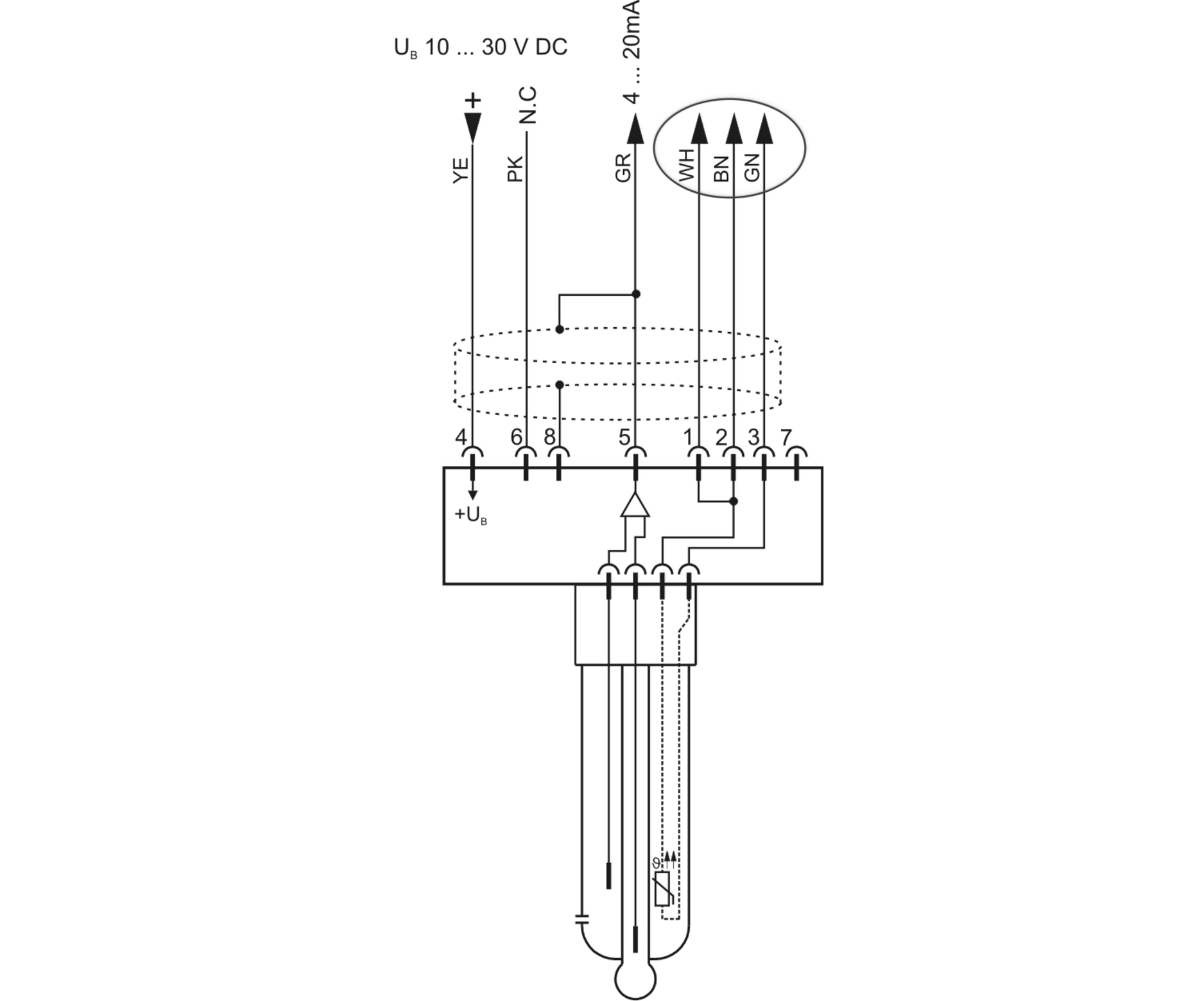

Das Ausgangssignal steht an einer 8-poligen Rundsteckdose mit M12x1-Anschluss zur Verfügung.
Der Messumformer kann für Elektroden mit S7/S8-Anschluss oder VarioPin (VP)-Anschluss konfiguriert werden.
Bei Kombinationselektroden mit VarioPin-Stecker steht das Pt100-/Pt1000-Signal 1:1 am pH40-Rundsteckverbinder zur Verfügung.
Der Messumformer arbeitet bei -10...+60 °C und wird mit einer Spannungsversorgung von 10...30 V DC betrieben.
