Lange Kabelwege können die Handhabung von pH- und ORP-Signalen erschweren. Dieser Kopftransmitter wird direkt auf der Elektrode montiert und sorgt für eine niederohmige 1:1-Signalübertragung, wodurch eine fehlerfreie Messung bis zu 100 m möglich ist.
Die Version Typ 0 überträgt das pH- oder ORP-Signal im Bereich -1...+15 pH bzw. ±1500 mV Redox und ermöglicht dabei eine kompakte Messstelle. Mit einem Eingangswiderstand von >1012 Ω und einer Genauigkeit von 0,01 % unterstützt sie eine zuverlässige Signalverarbeitung direkt am Sensor.

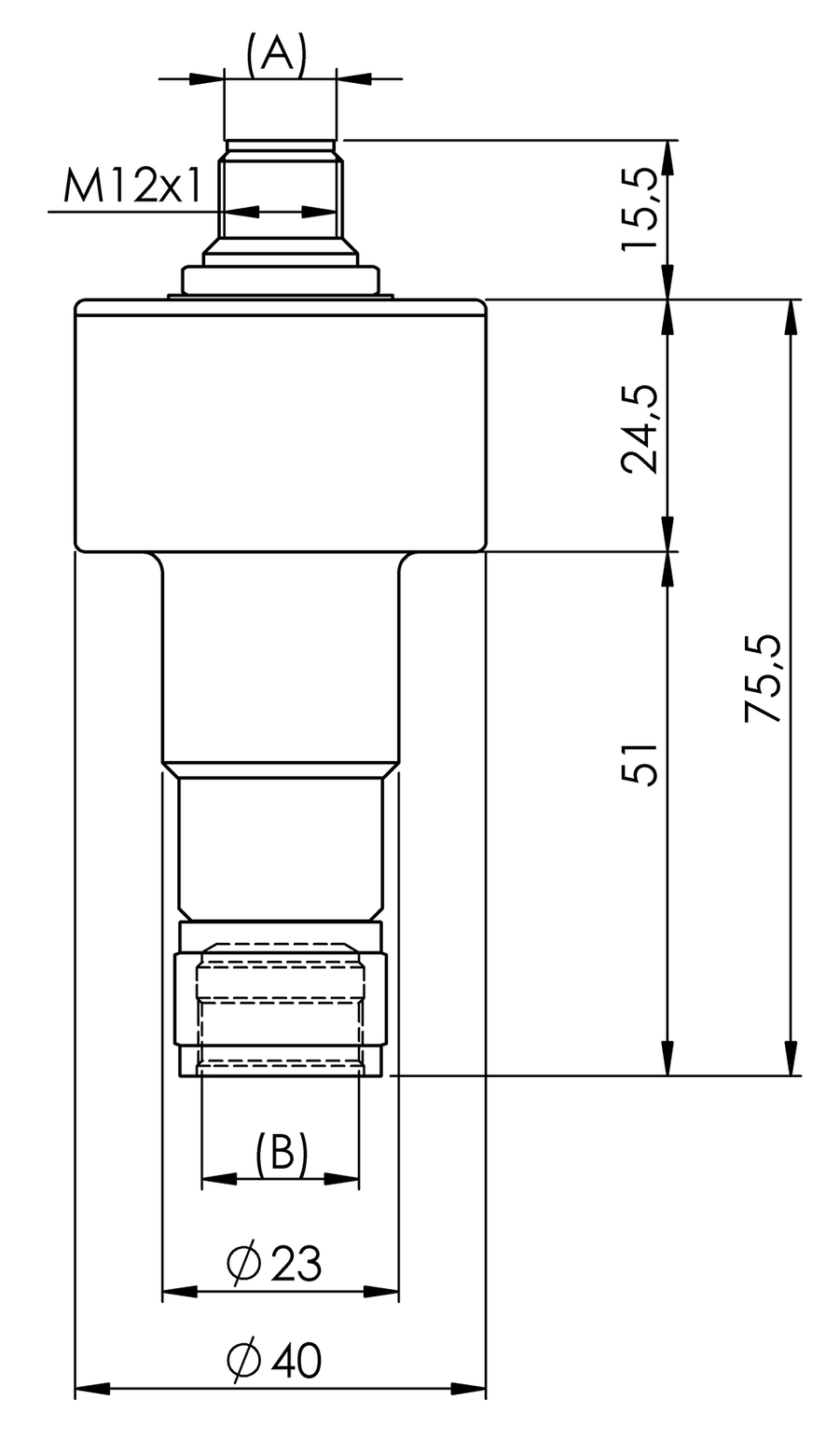

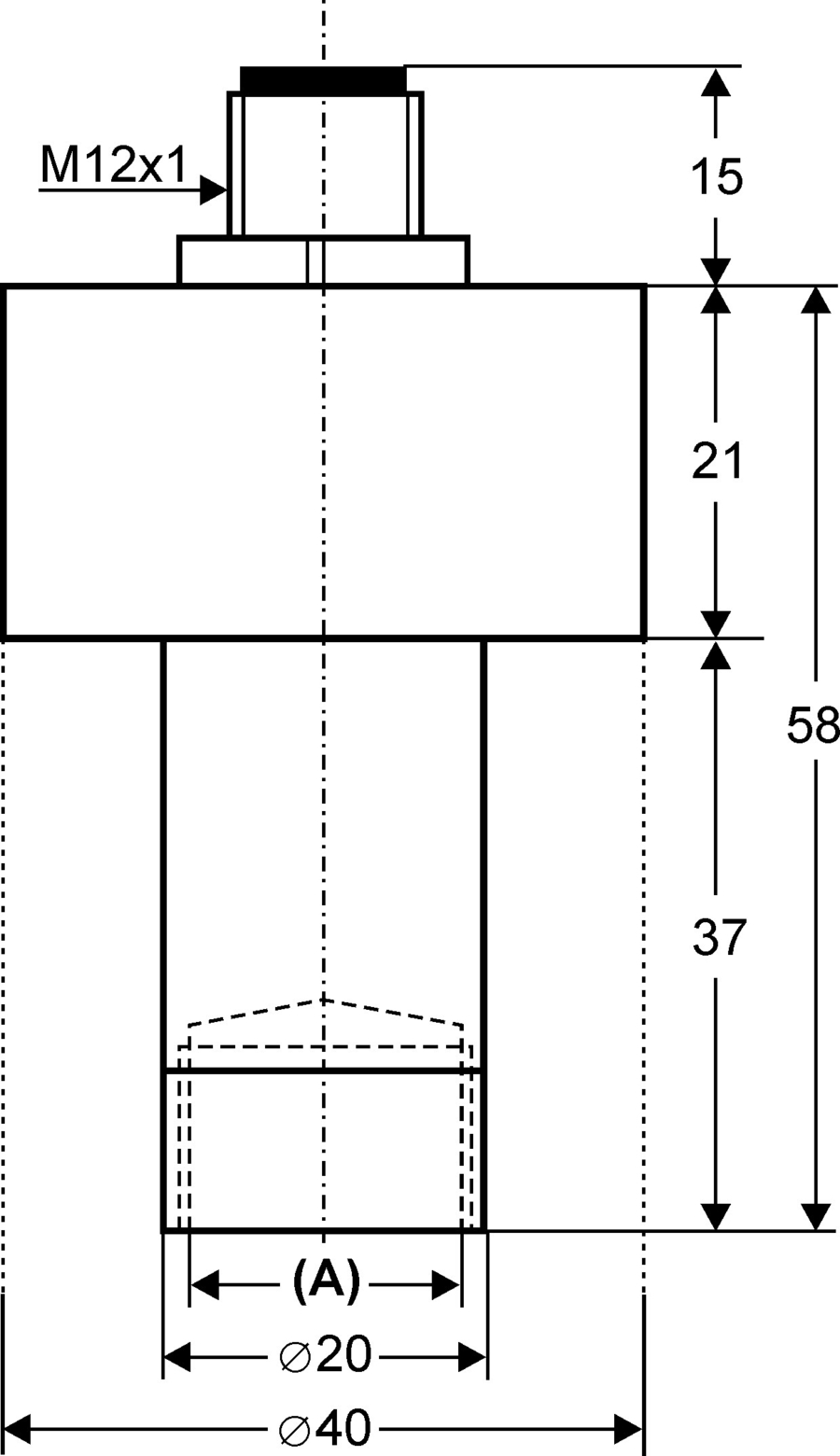

Ein Gehäuse aus PVC-U mit der Schutzart IP65 schützt den Transmitter bei Feldinstallationen, und das Gehäuse mit ca. 100 g Gewicht hält die Elektrodenbaugruppe handlich. Der Anschluss erfolgt über eine 8-polige Rundsteckdose, M12x1, mit Eingangssteckeroptionen für S7/S8- oder VarioPin-Elektroden.
Der Transmitter ist für die direkte Montage auf pH- oder Redox-(ORP-)Elektroden ausgelegt.
ermöglicht eine 1:1-Übertragung des pH-Signals mit niedriger Ausgangsimpedanz.
Das Ausgangssignal steht an einer 8-poligen Rundsteckdose mit M12x1-Anschluss zur Verfügung.
Der Transmitter kann für Elektroden mit S7/S8-Anschluss oder VarioPin-(VP-)Anschluss konfiguriert werden.

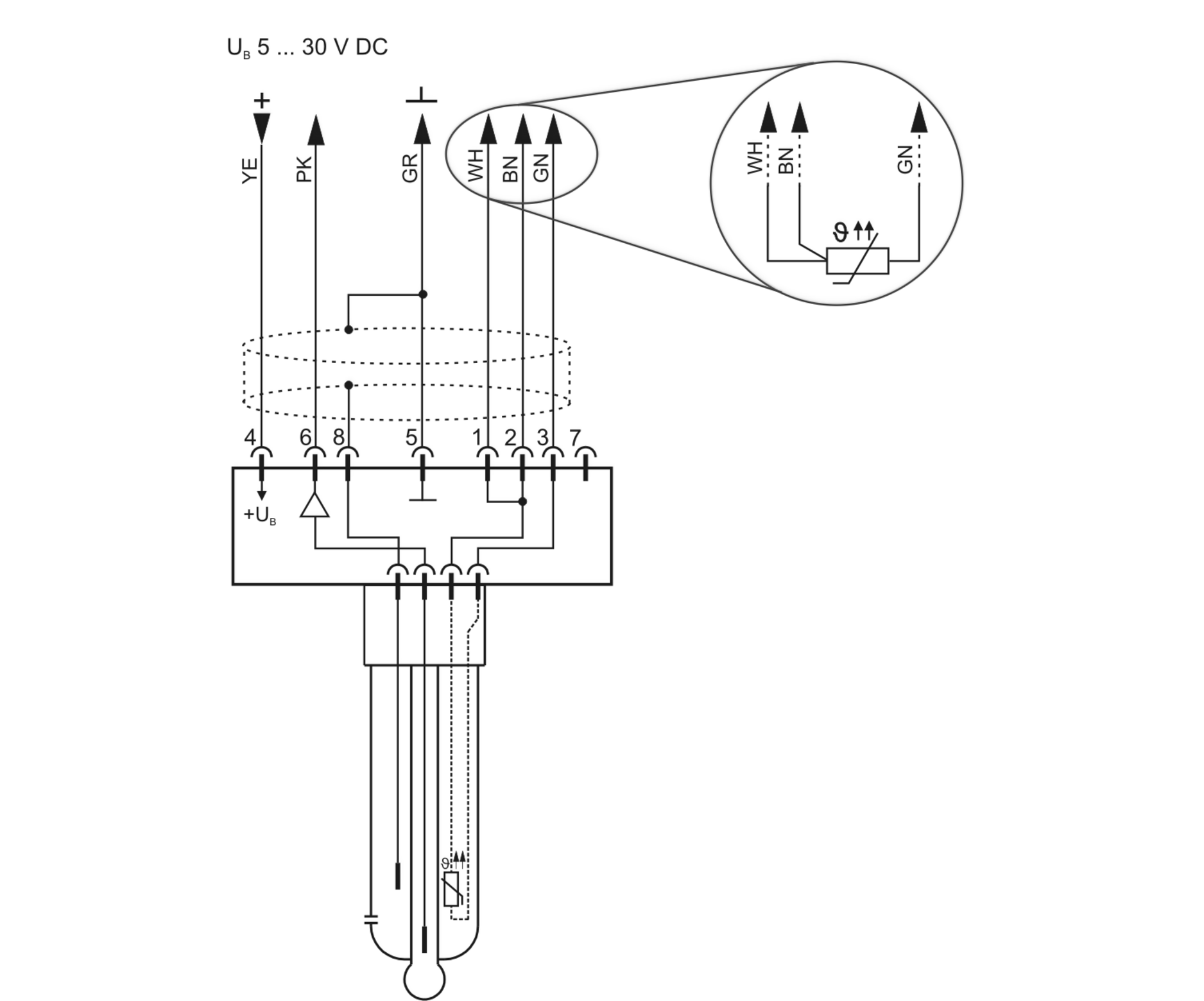

Bei Kombinationselektroden mit VarioPin-Stecker steht das Pt100-/Pt1000-Signal 1:1 am pH40-Rundsteckverbinder zur Verfügung.
Der Transmitter arbeitet im Bereich von -10...+60 °C und wird mit einer Spannungsversorgung von 5...30 V DC betrieben.
