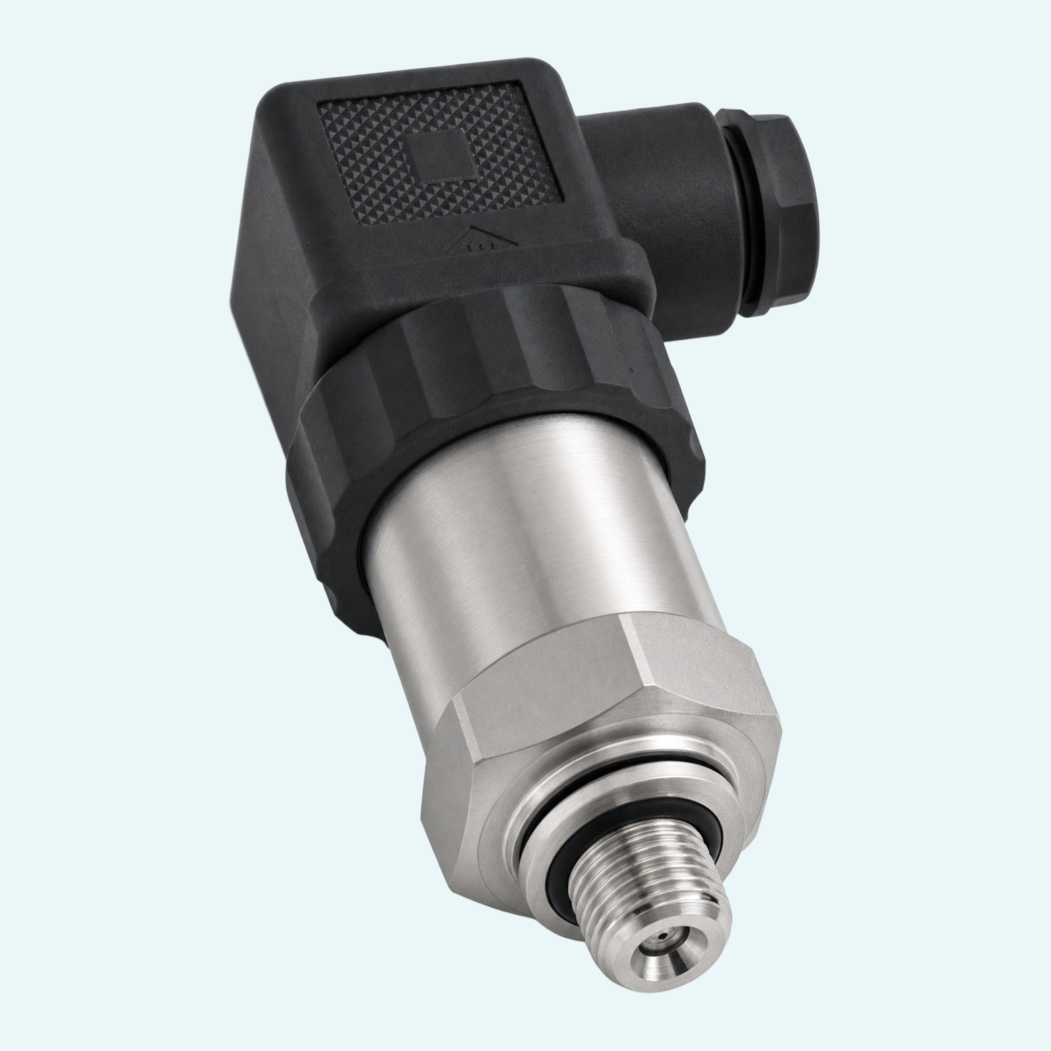

Zuverlässiges Druckschalten erfordert nicht immer Elektronik. Der PH1 nutzt ein mechanisches, federbelastetes Membran- oder Kolbenprinzip zur Überwachung des Drucks in Wasser, Ölen und Gasen, mit Schaltbereichen von Vakuum bis zu 320 bar rel. je nach Ausführung.
Zwei Einstellschrauben ermöglichen es dem Anwender, Schaltpunkt und Hysterese direkt am Gerät einzustellen. Dies unterstützt die praxisgerechte Anpassung bei der Inbetriebnahme, während der Wechselkontakt, der Stecker nach DIN 43650-A / ISO 4400 und der seitliche Kabelabgang die einfache Integration des Schalters in die Maschinen- und Anlagenverkabelung ermöglichen.
Die Produktfamilie umfasst Vakuum-, Membran- und Kolben-Druckschalter-Varianten mit den Druckstufen PS 20 / 60 / 350 und mehreren Prozessanschlüssen einschließlich G-, R-, NPT- und M10x1-Gewinden. Dichtungsoptionen wie NBR, EPDM, FKM und FVMQ helfen dabei, den Schalter an das Medium und den Temperaturbereich anzupassen.
Eine Feder spannt eine Membran oder einen Kolben vor, und das Schaltverhalten wird mechanisch eingestellt.
Das Gerät verfügt über einen Wechselkontakt für die druckabhängige Schaltung.
Die Baureihe umfasst Vakuum-, Membran- und Kolben-Druckschalter-Varianten für unterschiedliche Schaltbereiche.
Erhältliche Anschlüsse sind G1/8B, G1/4B, R1/4, 1/4NPT, 1/8NPT und M10x1, weitere Anschlussformen sind optional erhältlich.
Die elektrische Schnittstelle ist ein Stecker nach DIN 43650-A / ISO 4400 mit Schraubklemmen im Steckverbinder.
Der Druckschalter kann in beliebiger Einbaulage montiert werden.
