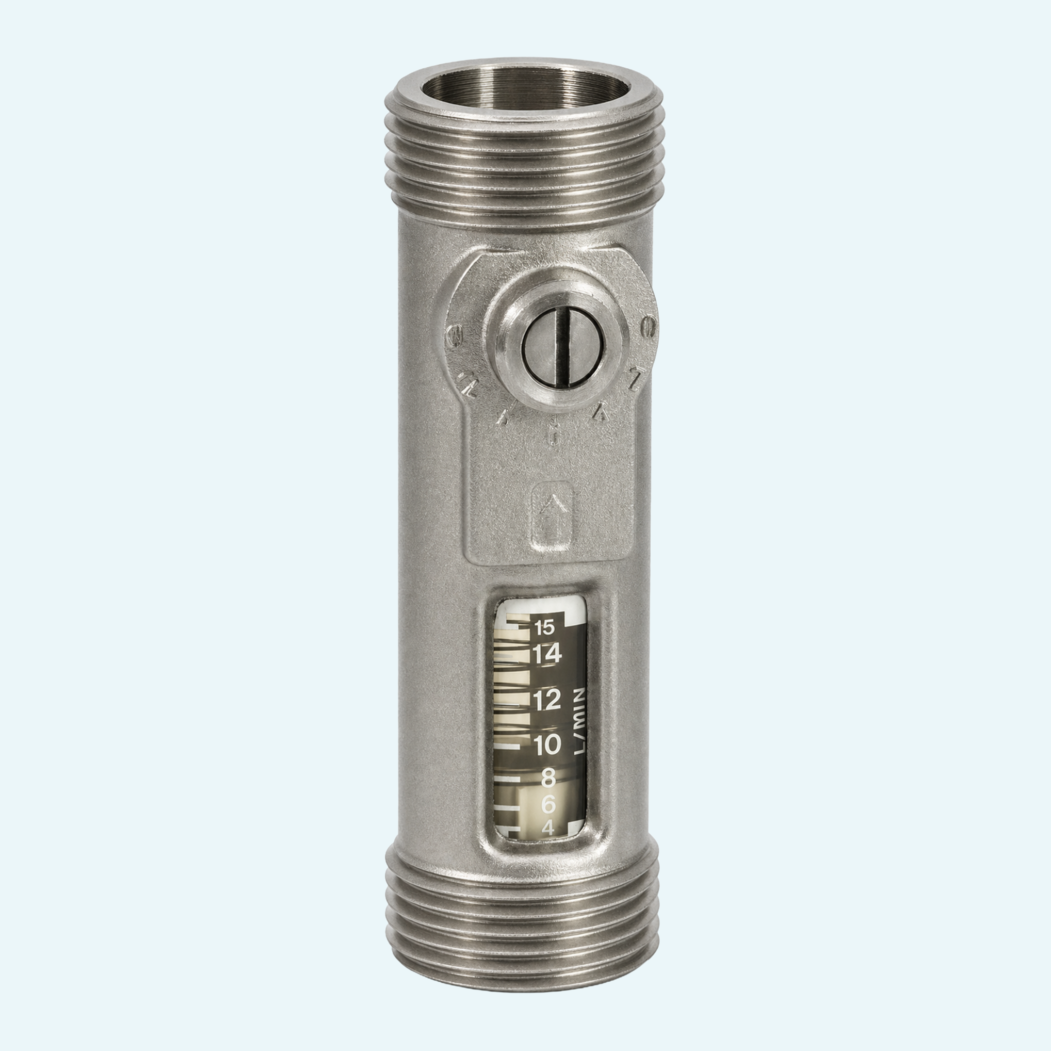

Eine zuverlässige Wasserdurchflusseinstellung beginnt mit einer klaren Anzeige vor Ort. Dieser mechanische Durchflussanzeiger bietet dem Bediener eine quantitative l/min-Anzeige sowie eine integrierte Möglichkeit, die erforderliche Wassermenge direkt am Installationsort genau und bequem einzustellen.
Die Familie deckt fünf H2O-Anzeigebereiche von 0,6–2,4 bis 8,0–30,0 l/min ab, mit Qmax-Werten bis 30 l/min. Eine Druckbeständigkeit von PN 10 bar und ein Medientemperaturbereich von -20...+100 °C unterstützen den Einsatz in Wasseranwendungen, bei denen der Durchfluss ohne elektronische Messung geprüft und eingestellt werden muss.
Zwei Prozessanschlussgrößen unterstützen DN-20- und DN-25-Rohrleitungen über G3/4A- oder G1A-Außengewinde. Die Skala ist für eine Durchflussrichtung von unten nach oben aufgedruckt, und die Einbaulage beeinflusst den Anzeigebereich, was Planern eine klare Orientierung für die korrekte Montage und einen ablesbaren Betrieb gibt.
Das Gerät zeigt den Wasserdurchfluss quantitativ in l/min über eine mechanische Anzeige an.
Ein Einstellventil mit Einstellskala ist enthalten, um Wassermengen an der Messstelle einzustellen.
Die Familie umfasst ein G3/4A-Außengewinde für DN-20-Rohrleitungen und ein G1A-Außengewinde für DN-25-Rohrleitungen.
Der Anzeigebereich hängt von der Einbaulage ab. Die Skala ist für eine Durchflussrichtung von unten nach oben aufgedruckt.
Benetzte Teile bestehen gemäß Familienspezifikation aus CW614N, PSU, PP, 1.4310 und EPDM.
