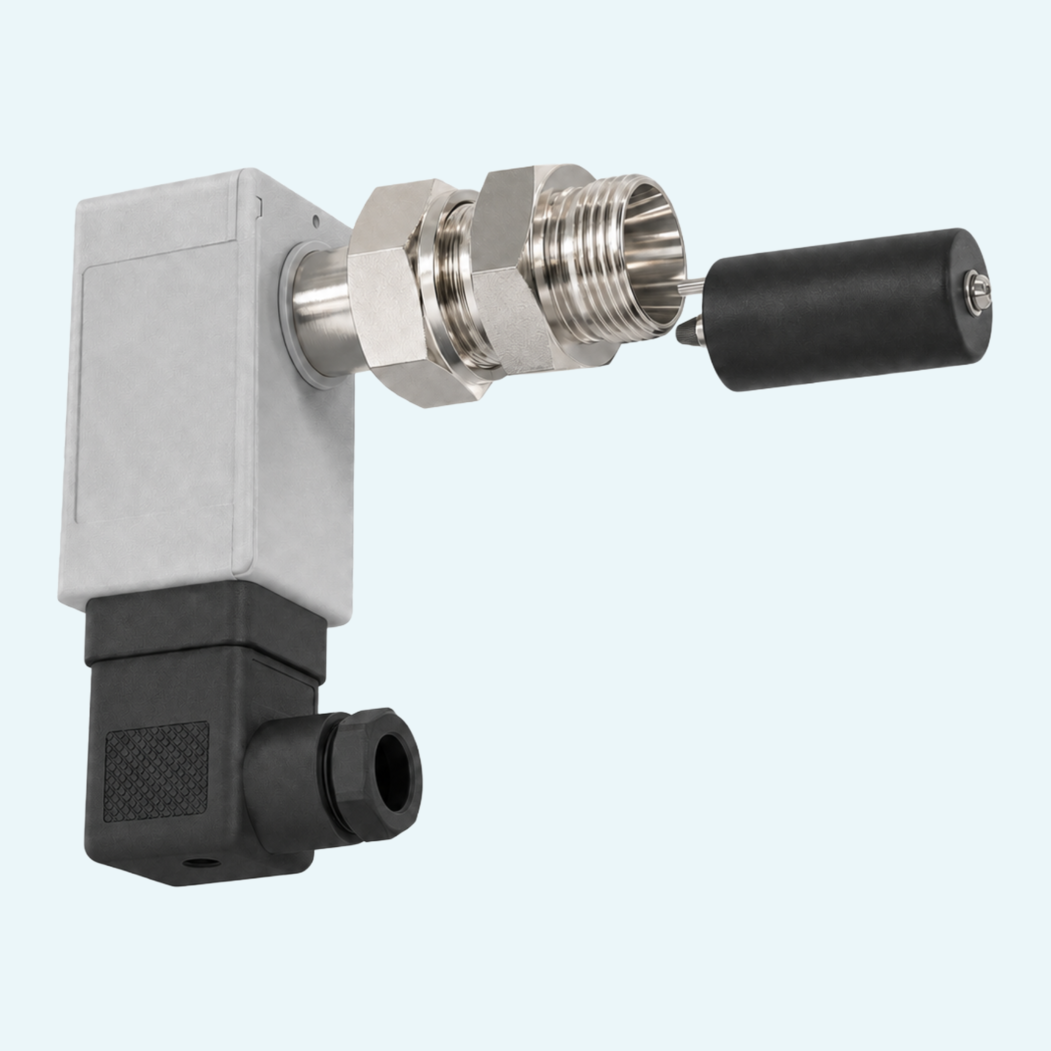

Bei der Füllstandsüberwachung in Maschinen und Anlagen wird oft ein kompakter Schalter benötigt, der direkte elektrische Lasten schalten kann. Dieser mechanische Füllstandswächter betätigt kontaktlos einen Mikroschalter-Kontakt und ermöglicht Schaltströme bis 5 A bei einer maximalen Schaltspannung von 250 V AC.
Das Gerät ist für den waagerechten Einbau in flüssigen Medien wie Wasser und Ölen ausgelegt. Erhältlich sind Ausführungen aus Messing und Edelstahl, mit Schwimmerausführungen aus Spansil oder Edelstahl, aggressive Medien auf Anfrage. Als Prozessanschluss stehen Außengewinde G ¾ A und G 1 A zur Verfügung.
Für eine zuverlässige Installation bietet der Grenzstandschalter die Schutzart IP65 sowie einen Anschluss über Stecker nach DIN 43650-A / ISO 4400. Die elektrischen Daten gelten für ohmsche Lasten; bei kapazitiven und induktiven Lasten ist eine Schutzbeschaltung erforderlich. Die Schaltposition ist werkseitig fest eingestellt.
Das Gerät fungiert als mechanischer Füllstandswächter für flüssige Medien und betätigt kontaktlos einen Mikroschalter.
Als Außengewinde stehen G ¾ A und G 1 A zur Verfügung. Beim Anziehen der Überwurfmutter muss das Anschlussstück mit einem Schraubenschlüssel SW 19 gekontert werden.
Die Quelle führt Schwimmerausführungen aus Spansil und Edelstahl auf. Optional sind ein Schwimmerkörper aus PVDF und ein Schwimmerzylinder aus Edelstahl erhältlich.
Der elektrische Anschluss erfolgt standardmäßig über einen Stecker nach DIN 43650-A / ISO 4400. Optional ist ein M12x1-Rundsteckverbinder mit 4 Polen erhältlich.
Das Gerät ist für Wasser und Öle zugelassen, aggressive Medien sind auf Anfrage erhältlich. Es ist nicht für Medien mit ferritischen Partikeln geeignet.
Zur optionalen Ausstattung zählen eine rote oder rot/grüne Signalleuchte mit Stecker nach DIN 43650-A sowie eine Goldkontaktausführung für 125 V AC / 30 V DC, 100 mA.
