RTD-Signale aus explosionsgefährdeten Bereichen benötigen eine sichere Eingangstrennung und eine zuverlässige Umwandlung, bevor sie das Leitsystem erreichen. Dieser Ex-Universalmessumformer bietet einen eigensicheren Eingang für Pt100- oder Pt1000-Sensoren und wandelt das Signal in branchenübliche Strom- und Spannungsausgänge um.
Der MU500Ex bietet schalterwählbare Messbereiche, mit 13 Bereichen für Pt100 und 16 Bereichen für Pt1000. Messbereich und Ausgangssignal werden über frontseitig angebrachte Dreh- und DIP-Schalter konfiguriert. Anfangswert und Spanne sind einstellbar und ermöglichen die Anpassung an die Anwendung sowie die Kompensation bei 2-Leiter-Anschluss oder Fehlern.
Eine vollständige 3-Wege-Trennung trennt Eingang, Ausgang und Versorgungsspannung. Der eigensichere Eingang ist mit II (1) G [Ex ia Ga] IIC oder II (1) D [Ex ia Da] IIIC gekennzeichnet, mit Zulassung nach TÜV 03 ATEX 2283. Zu den Ausgangsoptionen gehören 0/4..20 mA und 0/2..10 V DC, wobei ein Sensorfehler den Ausgang auf den maximalen Wert treibt.
Geräteversionen sind für Pt100 mit 13 Messbereichen oder Pt1000 mit 16 Messbereichen erhältlich.
Der Eingang ist für RTD-Sensoren aus explosionsgefährdeten Bereichen ausgelegt und galvanisch von nicht eigensicheren Stromkreisen getrennt.

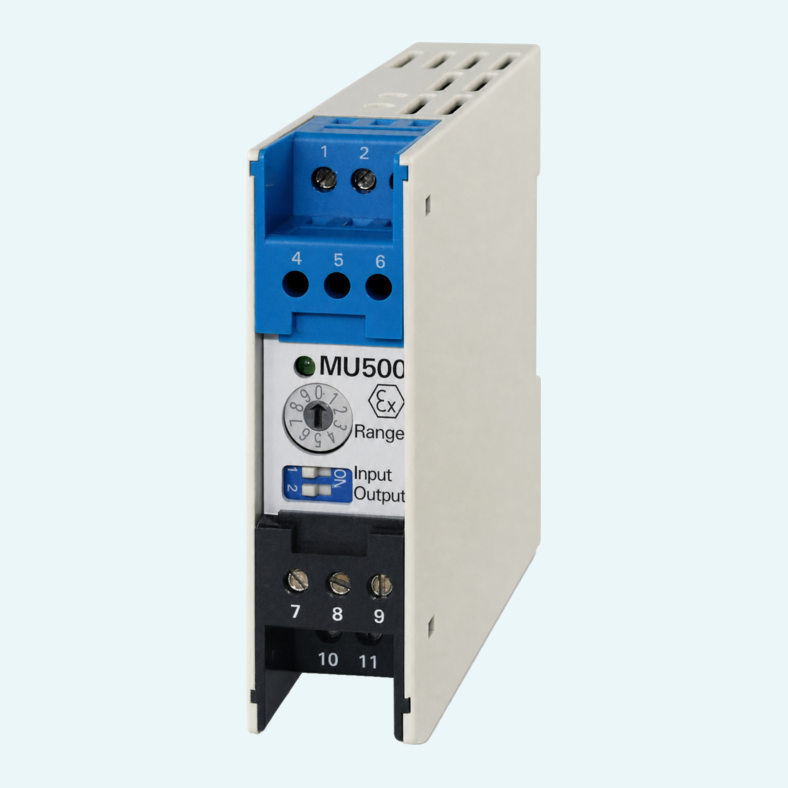

Messbereich und Ausgangssignal werden über frontseitig angebrachte Dreh- und DIP-Schalter ausgewählt.
Der Stromausgang kann auf 0..20 mA oder 4..20 mA eingestellt werden. Der Spannungsausgang kann auf 0..10 V DC oder 2..10 V DC eingestellt werden.

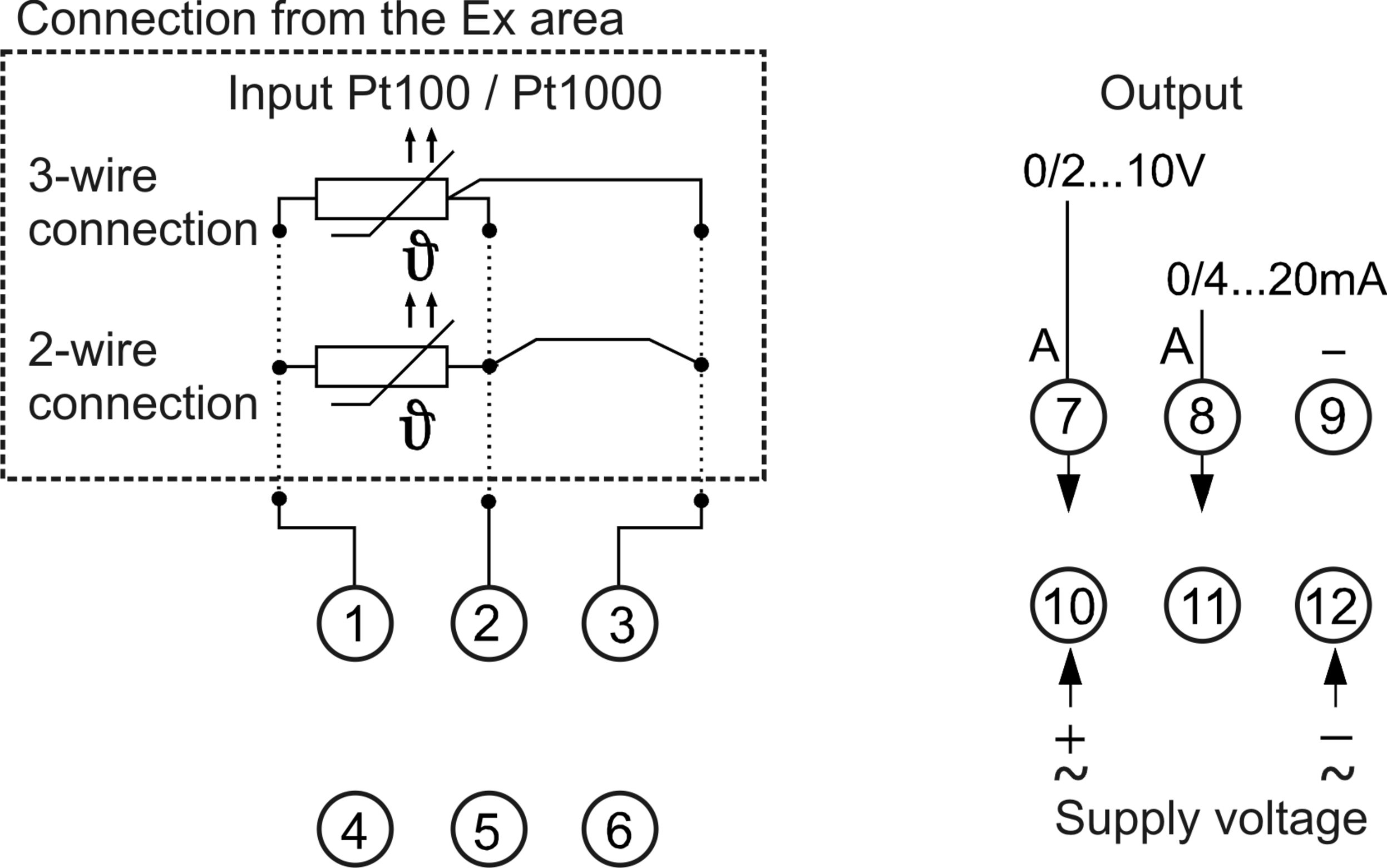

Der Eingang unterstützt den 2-Leiter- und 3-Leiter-RTD-Anschluss. Bei 3-Leiter-Anschluss wird der Leitungswiderstand automatisch kompensiert.
Anfangswert und Spanne können am Gerät für die Anpassung an die Anwendung oder für Kompensationsaufgaben eingestellt werden.
Bei Unterbrechung oder Kurzschluss der Sensorleitung steigt der Ausgang auf den maximalen Ausgangswert an.

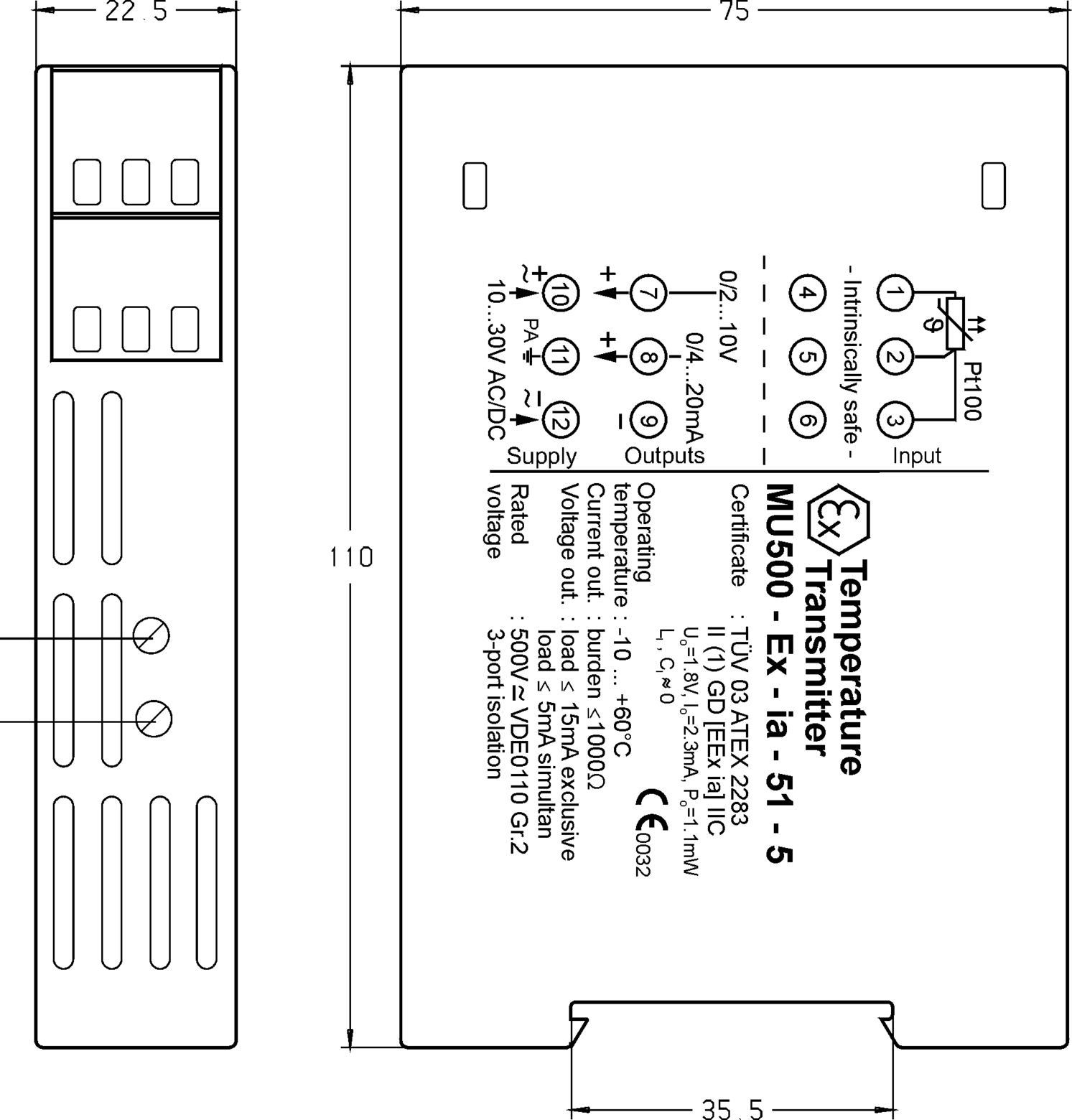

Das 22,5 mm breite Polycarbonatgehäuse wird auf einer TS35/TH35-Hutschiene montiert und verwendet Schraubklemmen mit Anlegeplatten.
