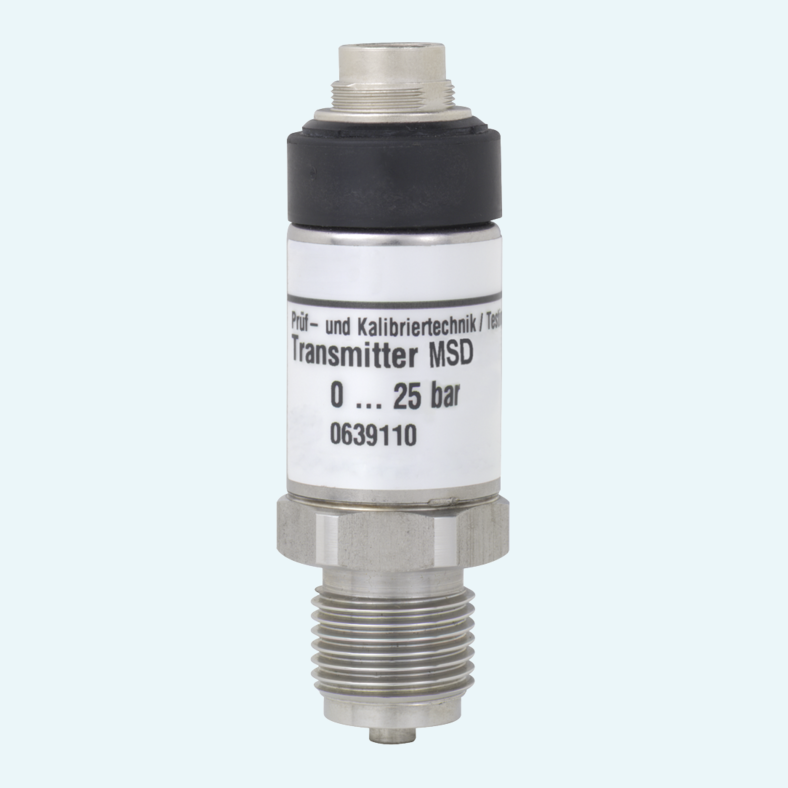

Zuverlässige Druckmessung beginnt an der Messstelle, insbesondere wenn das Medium anspruchsvoll ist oder der Bereich Ex-taugliche Ausrüstung erfordert. Die MSD-Familie wird an kompatible GMH-Handmessgeräte angeschlossen und misst Absolut- oder Relativdruck in Luft, aggressiven Gasen, aggressiven Medien und Wasser.
Eine breite Palette an Varianten deckt Aufgaben im Bereich Niederdruck, Absolutdruck und Überdruck ab, mit Messbereichen von 0 ... 1000 mbar abs. bis 0 ... 1000 bar rel., je nach Modell. Medienberührte Teile aus Edelstahl unterstützen den Einsatz mit aggressiven Medien und Wasser, während die integrierte Leiterplatte Sensordaten wie Messbereich und Kalibrierdaten direkt im Gehäuse speichert.
Das Sensorgehäuse mit Schutzart IP 67, eine typische Genauigkeit von ±0,2 %FS für Hysterese und Linearität sowie verfügbare Ex-geschützte Ausführungen machen die Familie zu einer praktischen Wahl für Druckprüfungen im Feld, bei denen zuverlässige Messwerte, Medienverträglichkeit und Handbedienung wichtig sind.
BAE-Modelle messen Absolutdruck in Bereichen wie 0 ... 1000 mbar abs., 0 ... 2500 mbar abs., 0 ... 4000 mbar abs. und 0 ... 6000 mbar abs.; für Sonderbereiche siehe Typenschild.
RE-Modelle messen Überdruck in mehreren Bereichen, von Niederdruckausführungen wie 0,0 ... 400,0 mbar rel. bis hin zu Hochdruckausführungen mit bis zu 0 ... 1000 bar rel.
Die Sensoren werden über den angegebenen Kabelanschluss mit kompatiblen GMH-Handmessgeräten verbunden. Ex-Ausführungen verwenden einen M12-Stecker mit dem Anschlusskabel MSD-K31-ex.
Im Sensorgehäuse ist eine Leiterplatte mit Verstärker und Datenspeicher für Messdaten und Kalibrierdaten integriert.
Ex-Ausführungen verwenden einen G1/4-Druckanschluss mit einer Schlüsselweite von 27 mm. Nicht-Ex-Ausführungen aus Edelstahl verwenden ein G1/2B-Anschlussgewinde.
Das Gehäuse besteht aus Edelstahl, spezifiziert als CrNi-Stahl oder Elgiloy, mit einem Sensorgewicht von 220 g.
Bei Nicht-Ex-Ausführungen ist durch Mehrpunktkalibrierung eine höhere Sondengenauigkeit erreichbar, wobei zusätzliche Linearisierungspunkte im Sensorspeicher hinterlegt werden.
