Die Grenzwertüberwachung in Signalketten im explosionsgefährdeten Bereich erfordert klare Informationen und eine zertifizierte Eingangstrennung. Der MR50Ex überwacht eigensichere Signale von 0/4...20 mA und 0/2...10 V DC von Sensoren in explosionsgefährdeten Bereichen und zeigt den Messwert mit der programmierten Einheit auf einem grafischen LCD an.
Der Messbereich ist programmierbar, mit installierten Einheiten wie mV, V, mA, °C, bar, %, l/min, m³/h und ppm sowie benutzerdefinierten Einheiten. Zwei Wechselkontakt-Alarmausgänge (SPDT) können als Min.- oder Max.-Funktion konfiguriert werden, mit Einschalt- und Ausschaltverzögerungszeiten von 1 s bis 9 h. Minimal- und Maximalspitzenwerte werden im Hintergrund gespeichert und können über die Anzeige abgerufen werden.

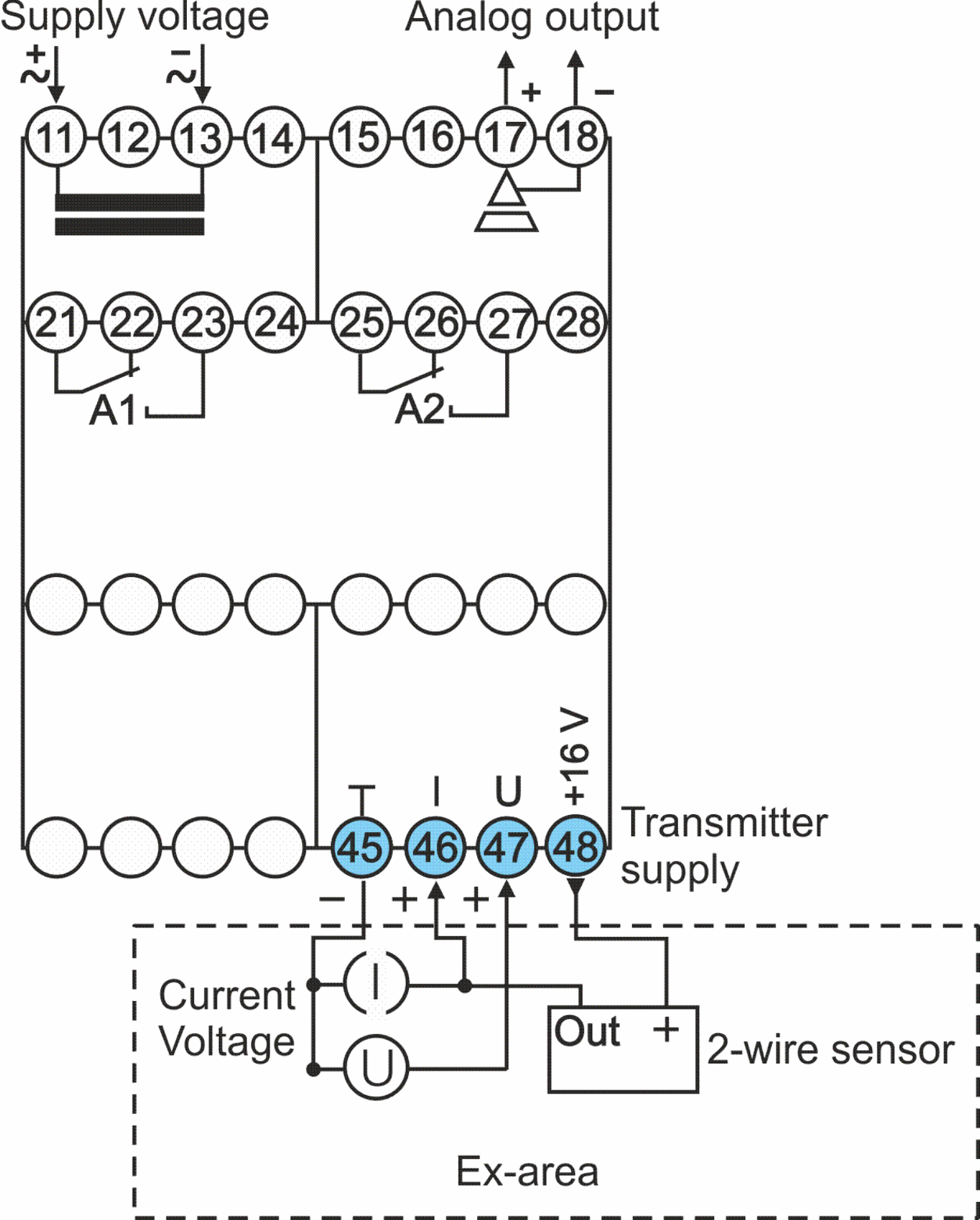

Für den direkten Anschluss schleifengespeister Sensoren stellt das Gerät eine integrierte eigensichere Messumformerspeisung von ca. 16 V DC bis 20 mA bereit. Ein optionaler, vollständig galvanisch getrennter Analogausgang liefert 0/4...20 mA oder 0/2...10 V DC, während die Leitungsbruchüberwachung ein programmierbares Fehlerverhalten für Analog- und Alarmausgänge unterstützt.
Der Eingang akzeptiert Signale von 0/4...20 mA und 0/2...10 V DC und ist gemäß TÜV 08 ATEX 554329 zugelassen.
Der Anzeigebereich und die Maßeinheit werden über die Fronttasten und das LCD-Menü eingestellt.
Die Alarmausgänge A1 und A2 können als Minimum- oder Maximumfunktion mit einstellbaren Schaltverzögerungen programmiert werden.
Ein Leitungsbruch im Messkreis kann überwacht werden, mit programmierbarem Verhalten des Analogausgangs und des Alarmkontakts.
Der galvanisch getrennte Analogausgang liefert 0/4...20 mA oder 0/2...10 V DC und passt sich automatisch an die Bürdenimpedanz an.

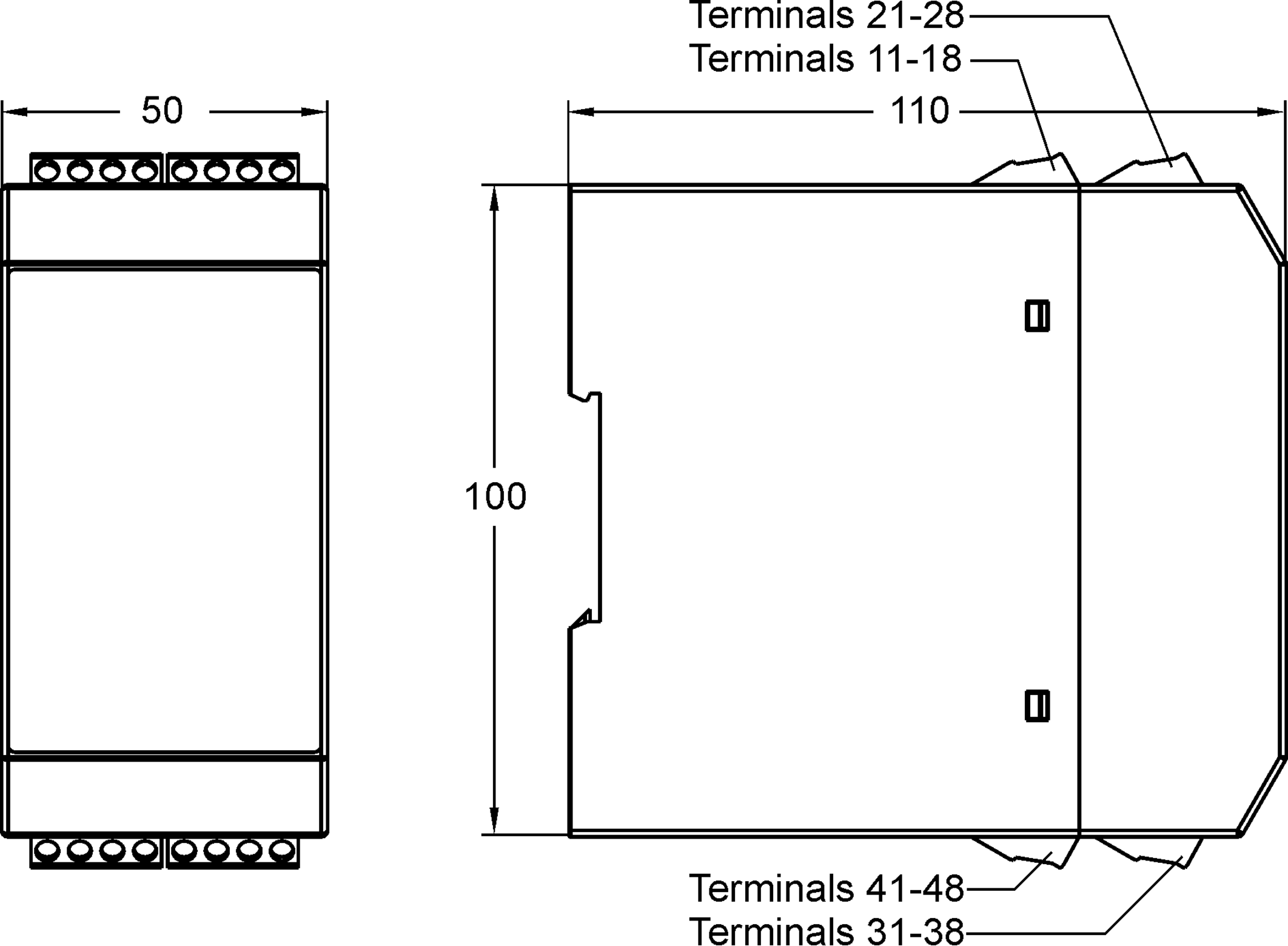

Das Gehäuse aus PA6.6 wird auf einer TS-35-Hutschiene montiert und verfügt über Schraubklemmen für Leiter von 0,14 ... 2,5 mm².
