Eine lokale Durchflussanzeige wird häufig dort benötigt, wo Verkabelung zusätzlichen Aufwand bedeutet, der Platz begrenzt ist oder eine einfache Sichtprüfung dem Bedienpersonal die benötigte Sicherheit gibt. Dieser kompakte mechanische Durchflussanzeiger arbeitet ohne elektrische Versorgung und zeigt die Durchflussrate direkt auf einer frontseitigen Anzeige an.
Der mit einem Magneten ausgestattete Kolben wird vom Medium gegen eine Feder bewegt und betätigt den Zeiger über eine Magnetkupplung. Da die Anzeigeeinheit hermetisch vom Medium getrennt ist, bleibt sie vor Verunreinigungen durch das Medium geschützt. Individuell kalibrierte H2O-Bereiche von 0,4...60 l/min helfen dabei, die Anzeige an die Anwendung anzupassen, anstatt eine generische Skala vorzugeben.
Mit Baugrößen DN 8...25, Innengewinden G 1/4...G 1 und einer Druckbeständigkeit von PN 200 eignet sich das Gerät für anspruchsvolle Prozess- und Maschinenanwendungen. Ausführungen aus Messing und Edelstahl decken unterschiedliche Materialanforderungen ab, während Öle, Gase, aggressive Medien, Sonderbereiche und Sonderskalen auf Anfrage verfügbar sind.
Ein mit einem Magneten ausgestatteter Kolben bewegt sich mit steigendem Durchfluss gegen die Federkraft und überträgt diese Bewegung über eine Magnetkupplung auf den Zeiger.

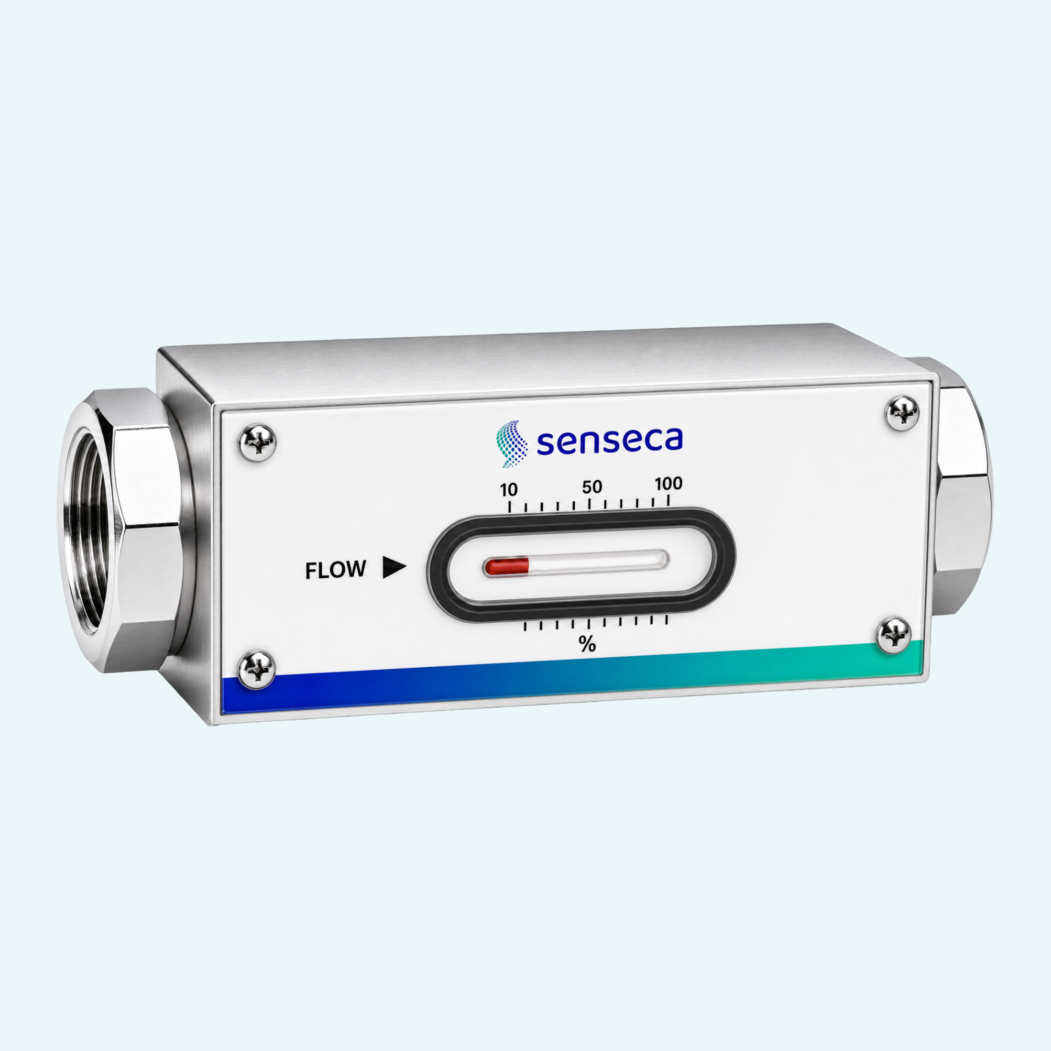

Die Ausführung J verfügt über eine frontseitige Messanzeige mit einer Anzeigeskala von 10...100 % für den gewählten kalibrierten Bereich.
Die Baureihe umfasst die Nennweiten DN 8, DN 10, DN 15, DN 20 und DN 25 mit Innengewindeanschlüssen von G 1/4 bis G 1.
Messingausführungen verwenden vernickeltes CW614N und NBR im Medienkontakt. Edelstahlausführungen verwenden 1.4571, 1.4404 und FKM.
Die Standardkalibrierung erfolgt für horizontalen Durchfluss von links. Andere Einbaulagen sind möglich, die Einbaulage wirkt sich jedoch auf den Anzeigebereich aus.
Die Anzeige ist für Medientemperaturen von -20...+120 °C und Umgebungstemperaturen von -20...+70 °C spezifiziert.
Verfügbare Optionen umfassen Sonderbereiche, Sonderskalierungen, eine Temperaturanzeige von 0...120 °C und einen verstärkten Kolben.
