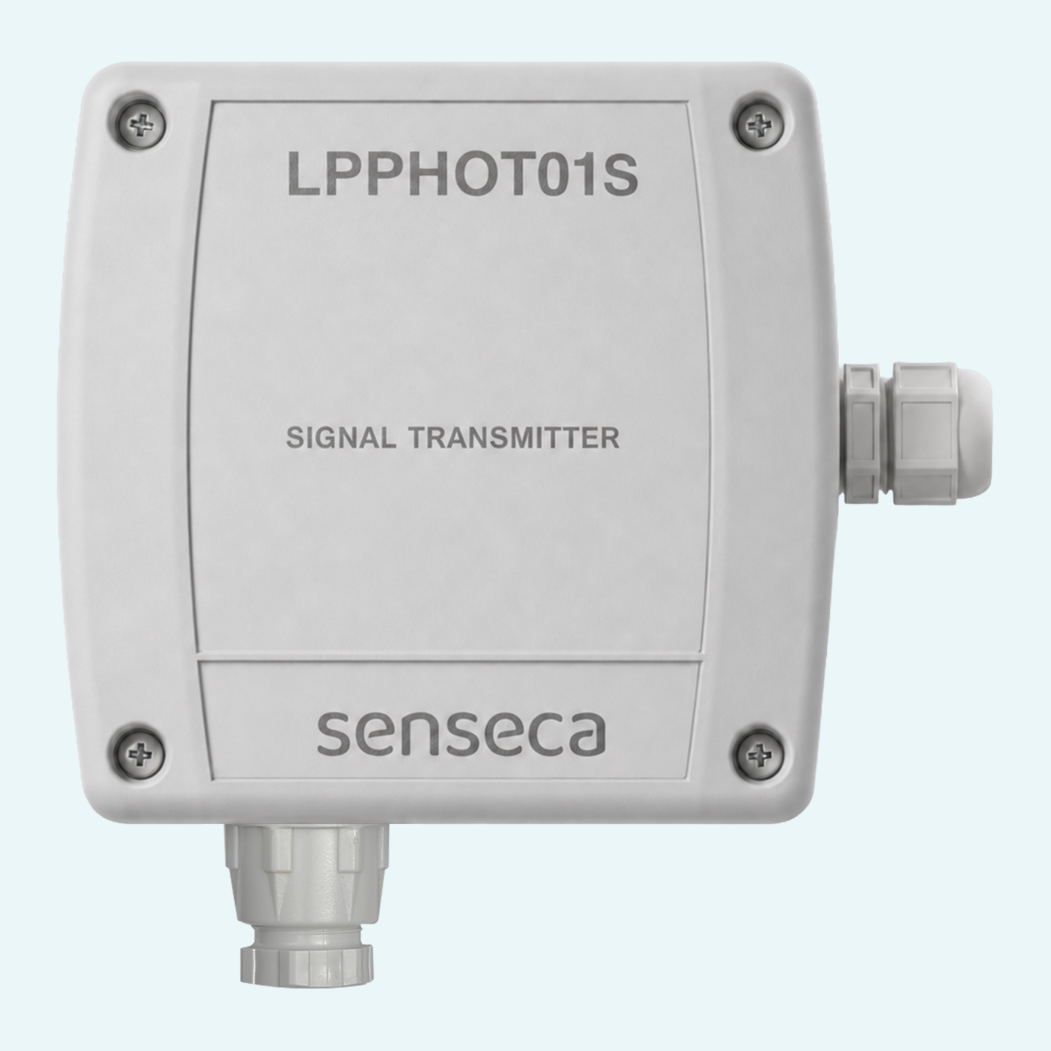

Die Vernetzung der Lichtüberwachung wird einfacher, wenn das Sondensignal in der Nähe des Messpunkts umgewandelt wird. Der LPPHOT01S wandelt das analoge mV-Signal der Beleuchtungssonde LPPHOT01 in ein digitales RS485-Signal mit MODBUS-RTU-Protokoll um, das zum Anschluss an SPS, Datenlogger oder PC-Schnittstellen bereit ist.
Zwei wählbare Messbereiche unterstützen unterschiedliche Installationsanforderungen: 0...10.000 lux mit 1-lux-Auflösung für Standardmessungen im Innenbereich oder 0...150.000 lux mit 10-lux-Auflösung, wenn ein größerer Messbereich erforderlich ist. Der Transmitter ermöglicht außerdem die Einstellung der Empfindlichkeit, wenn die angeschlossene Sonde LPPHOT01 ersetzt wird.
Der für die Wandmontage ausgelegte Transmitter verwendet Schraubklemmen, die unter dem oberen Deckel zugänglich sind, und wird mit einer Spannungsversorgung von 5...30 Vdc betrieben. Das Gehäuse mit Schutzart IP66, den Abmessungen 80 x 84 x 44 mm und dem Betriebstemperaturbereich von -30...+70 °C unterstützt Dauerinstallationen in kontrollierten Überwachungsnetzwerken.
Der Transmitter wandelt das von der Beleuchtungssonde LPPHOT01 erzeugte analoge mV-Signal in ein RS485-MODBUS-RTU-Ausgangssignal um.
Gemessene Beleuchtungsstärke, Status, mittlere Beleuchtungsstärke und Eingangssignalwert können mit dem Funktionscode 04h ausgelesen werden.
Der niedrige Messbereich ist standardmäßig voreingestellt. Der hohe Messbereich kann ausgewählt werden, wenn ein größerer Beleuchtungsstärkebereich erforderlich ist.
Der Wert der Sondenempfindlichkeit kann in µV/klux eingestellt werden, wenn die angeschlossene Sonde LPPHOT01 ersetzt wird.

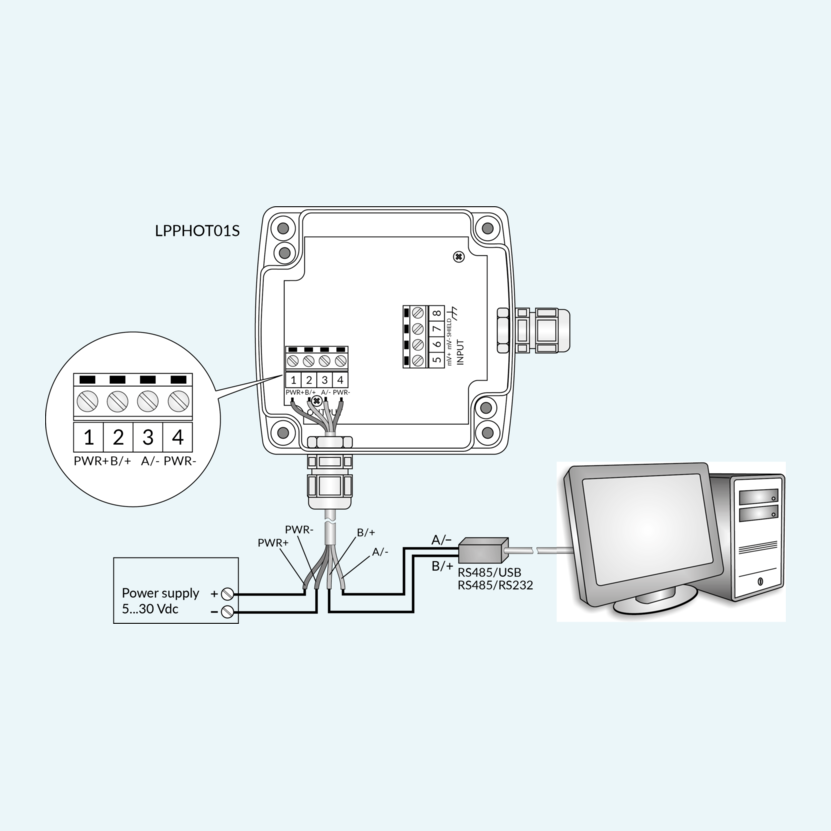

Die Schraubklemmen bieten Anschlüsse für die Spannungsversorgung, RS485 B/+, RS485 A/-, mV-Eingang und Sondenkabelschirm.
Der Transmitter verfügt über eine Buslast von 1 Unit Load, einen nicht galvanisch getrennten RS485-Ausgang und unterstützt Busnetzwerke mit beidseitigem Leitungsabschluss.
